热风循环冲击试验台结构设计

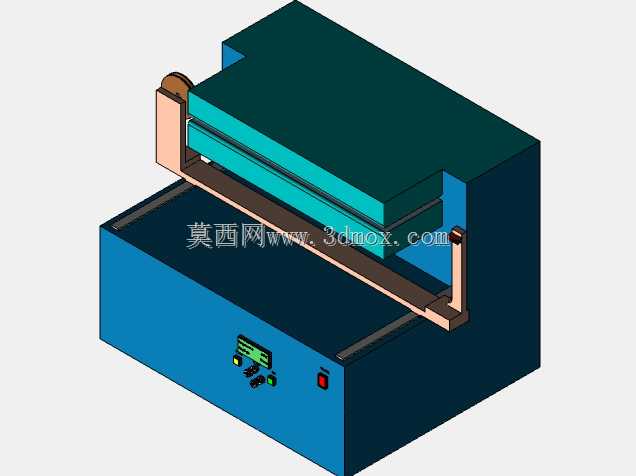

　　这套三维结构对应的是一种面向电子元器件、PCB组件、小型变压器、塑胶件及焊接总成可靠性验证的热风冲击试验设备。设备整体采用上下分层布置，下部为控制与承载基座，上部为热风工作腔体，前侧设置可抽拉或开合的样品承载平台，便于操作人员将待测件放入高温气流作用区域。与普通烘箱不同，该类设备强调短时间内的高温气流冲击和循环加热，常用于电子电工产品在热应力条件下的开裂、虚焊、材料软化、绝缘失效等问题验证。

　　从结构组成看，下部箱体承担机架支撑、电气控制、安全操作和外部接口布置等功能。前方面板集成显示与按键区域，可用于温度设定、运行状态显示、启停控制和故障提示；旁边设置红色急停或电源开关，符合试验设备在异常工况下快速切断操作的需求。基座内部通常预留加热器、风机、风道、控制元件和接线空间，外壳采用钣金折弯与框架组合形式，既保证外观规整，也为内部保温层和电气安装提供固定边界。

　　上部腔体为热风冲击的核心区域，外形呈封闭箱式结构，外侧深色部分可理解为保温壳体或防护外罩，内部需要布置加热元件、导流板、循环风道和温度检测位置。腔体前侧的青绿色区域对应工作口或热风导流面，样品平台从前方伸入，使工件在闭合后处于受控热场中。两侧立板与端部支撑件用于承载抽拉机构、门体或导向件，端部圆形结构可作为铰接、滚轮或限位组件的安装位置，保证样品托架在进出过程中运动平稳。

　　样品承载部分采用平板式托架设计，托架沿基座上表面前后运动，适合放置多件小型样品或简易夹具。托架两侧设置竖向挡边和连接臂，既可以防止样品滑移，也能与上部腔体形成配合，减少关门后热量外泄。实际设计时，托架材料需要兼顾高温强度和热变形控制，靠近腔体一侧应考虑热膨胀间隙；若用于频繁冲击工况，导轨、滑块和支撑臂不能直接选用普通低温件，应根据工作温度选择耐热钢、陶瓷隔热件或增加隔热垫，避免热量传导至下部操作区。

　　热风系统的设计重点不在单纯提高加热功率，而在气流组织和温度均匀性。腔体内应通过风机驱动空气经过加热区，再由导流结构均匀吹向样品表面，回流空气经过风道再次加热，形成闭环循环。导流板角度、风口间距、回风位置和样品摆放高度都会影响试验结果。若气流直接集中冲击局部区域，容易造成样品表面温差过大；若风速过低，则热冲击响应变慢，无法满足快速温变验证要求。三维建模时需要把风道空间、风机安装面、加热器固定位和传感器探入位置一并表达，否则外观完整但工程可实施性不足。

　　安装边界方面，该设备属于台式或小型落地式试验装置，占地面积主要由下部箱体长度、深度和上部腔体高度决定。前方必须保留足够的抽拉和取放空间，操作人员需要在不触碰高温门体的情况下完成样品装夹；后侧应预留风机维护、电源接线和排风散热距离；左右两侧需考虑电控元件散热、门体开启及维修工具操作空间。设备放置面应平整并具有一定承载能力，基座底部若增加可调脚杯，可补偿地面不平，同时降低整机振动对试验过程的影响。

　　从安全设计角度，高温腔体与外部钣金之间应设置保温层，门把手、托架前缘和操作面板区域需避免热桥直连。电气控制区与加热区宜分隔布置，线路穿过高温区域时应采用耐高温线缆并设置保护套。设备还应在结构上预留超温保护传感器、限位开关和接地安装点。对于电子电工行业用户而言，这类设备不仅要外观成型，更要在热场、运动、维护和安全边界之间取得平衡，三维结构设计阶段将箱体、风道、托架、控制面板和维护空间统一协调，才能为后续加工装配与现场使用提供可靠依据。
