空心滚珠花键轴副精密传动构件

　　空心滚珠花键轴副在自动化直线进给、高速往复搬运、多工位装配机构以及需要同时传递扭矩和承受径向载荷的场合使用较多。与普通光轴加直线轴承的组合相比，花键轴外圆上的滚道能够约束螺母周向转动，使滑动单元在沿轴向移动的同时稳定传递旋转力矩；空心轴结构则在保证抗弯和抗扭截面能力的前提下降低了运动件质量，对长行程、高节拍机构的惯量控制比较有利。

　　从实际设备布置看，这类构件常见于取放机械手的升降导向轴、包装设备的推送轴、检测设备的探针升降单元、半导体及电子装配工位的精密滑台，也可用于需要穿设气管、电缆或冷却管路的中空传动部位。轴端的中空通道不仅减轻重量，还能为线缆、真空通路或辅助杆件提供走线空间，减少外部拖链对运动轨迹的干扰。

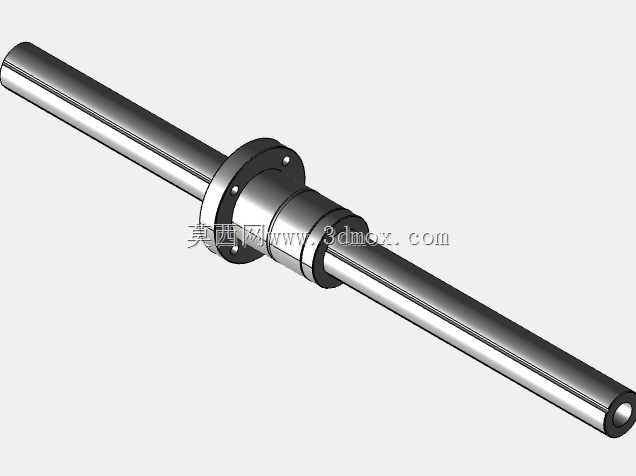

　　模型中长轴贯穿花键螺母，轴体表面为多组承载滚道，螺母外部带有法兰安装面和环形壳体。法兰端面上的孔位用于将螺母固定到移动板、滑块或设备机架上；轴体两端可根据机构需要设计为支撑端、连接端或驱动端。选型和结构校核时，需要先明确螺母是固定件还是运动件：若螺母固定、轴体伸缩，应重点核算轴端悬臂长度、临界转速和压杆稳定性；若轴体固定、螺母沿轴移动，则要关注移动板受力偏心、螺母支撑刚度以及两端轴承座的同轴度。

　　滚道区域是该构件的核心。滚珠在轴与螺母之间循环滚动，将滑动摩擦转化为滚动摩擦，因而启动阻力小、定位重复性较好。花键螺母承受扭矩时，载荷由多列滚珠分担，接触应力分布与预紧等级、滚道曲率、滚珠直径和有效承载长度直接相关。设计时不能只按轴径估算承载能力，还要结合冲击载荷、往复频率、润滑条件和安装偏角进行寿命校核。侧向力较大的工况下，应尽量缩短螺母受力点到法兰安装面的距离，避免倾覆力矩使局部滚珠过载。

　　外形尺寸方面，细长轴的长径比决定了支撑跨距和允许转速。轴径过小而跨距过大时，直线运动中容易出现挠曲和振动；轴径过大虽然提高刚度，但会增加质量和驱动负载。空心内径的选取需要在减重比例与扭转刚度之间平衡，内壁不应开设突兀的横向孔槽，若必须在轴端加工连接孔，应避开高应力滚道区并控制孔口圆角。法兰外径、螺母总长和安装孔节距要与移动板厚度、螺钉规格及周边干涉边界统一考虑，尤其在密集排布的多轴机构中，螺母外圆与相邻导轨、传感器、线束之间应保留装配和维护间隙。

　　安装边界上，两端支撑通常采用轴承座或衬套约束径向位移，周向是否固定取决于传动方式。若轴需要旋转并轴向进给，支撑端应兼顾回转与伸缩；若轴只做直线运动，则需防止轴体随负载扭转。花键螺母与安装板结合面应保持平整，紧固螺钉按对角顺序施加预紧力，避免法兰变形压迫内部回流通道。装配过程中要保持滚道清洁，滚珠保持器不得强行敲击错位，润滑脂填充量应覆盖滚道而不造成过度发热。

　　三维建模时，轴体滚道、螺母壳体、法兰孔位和中空内孔需要按真实装配关系表达，尤其要体现滚珠循环区域与外部安装面的层级关系。运动干涉检查应覆盖轴全行程，包括螺母退到端部时法兰与支撑座的距离、轴伸出极限时机架开口的余量，以及驱动连接件在旋转状态下的扫掠空间。对于需要采购替换或细化加工的场景，还应在工程图中补充轴端倒角、滚道表面硬度、热处理要求、预紧方式和润滑规格，使模型能够直接服务于结构评审、装配仿真和设备选型。
