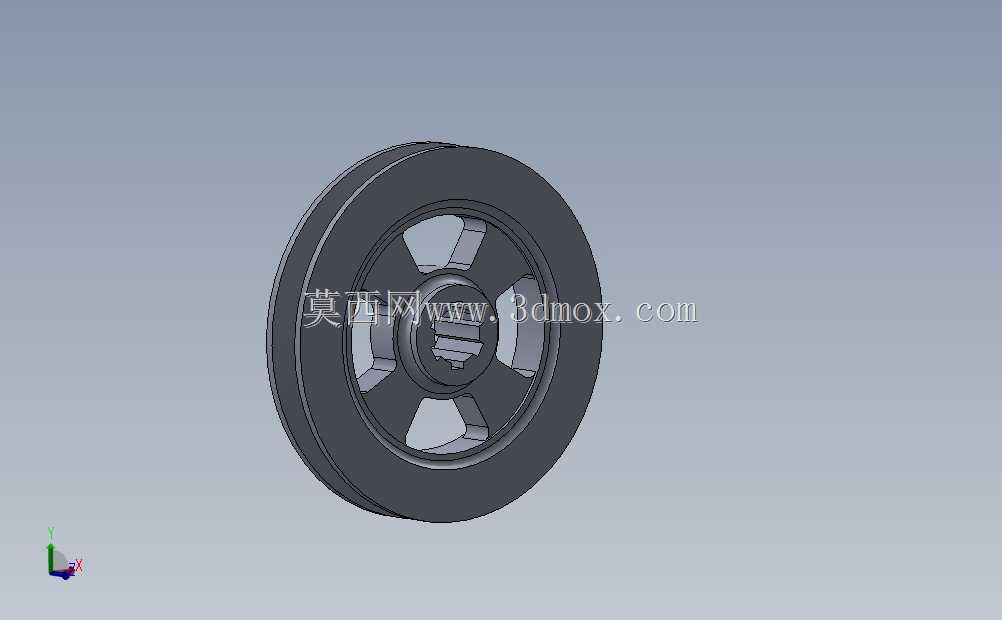

辐条式带轮传动零件三维结构

　　该轮体零件属于机械传动系统中的盘类回转构件，整体采用外缘轮缘、中部辐条、中心轮毂三段式承载布局，适合在中小载荷、空间受限且需要控制转动惯量的设备中使用。轮缘外侧形成连续环形工作表面，可与传动带或类似柔性传动元件配合，将旋转运动从一个轴系传递至另一个轴系；轮缘截面具有一定轴向宽度，能够保证配合件在运行过程中有足够接触面积，降低局部接触应力，并减少偏载引起的带体磨损。

　　从结构受力角度看，轮缘承担圆周方向的摩擦传动载荷，轮毂承担与轴连接后的扭矩输入与输出，辐条则负责在两者之间传递弯矩和切向力。模型中部没有采用实心圆盘，而是设置多道均匀分布的辐条，相邻辐条之间形成镂空窗口。这样的处理并非单纯为了外观，而是在保证轮体刚度的前提下削减材料体积，降低零件质量和旋转惯量。对于频繁启停或需要较快响应的传动场合，较小的转动惯量可以减小轴系加速时的惯性负荷，也能降低支承部位的附加载荷。

　　中心轮毂区域设置有与轴配合的孔位及键连接结构，孔壁周围材料厚度明显大于辐条截面，使扭矩传递路径集中在轮毂附近。键槽结构能够限制轮体与轴之间的周向相对转动，适合依靠键连接传递确定扭矩的装配方式。轮毂外圆与辐条交接处采用连续过渡，避免截面突变造成应力集中；辐条与轮缘内侧相接的位置也保留了较平缓的过渡区域，有利于铸造、注塑或切削加工时保持结构完整性。

　　在实际设备布置中，这类带轮常安装在电机输出轴、减速器输入轴或中间传动轴上，通过带传动实现减速、增速或远距离动力传递。其轴向厚度决定了轴向上所需的安装空间，轮缘外径决定传动包络范围和中心距布置，中心孔尺寸则直接约束相配轴径。设计时需要将轮体外侧圆柱面与机架、护罩、相邻零件之间保留径向间隙，尤其在带传动张紧后，轮缘可能存在轻微跳动，周边不应布置干涉元件。轮毂端面与轴肩、挡圈或锁紧件之间也需要预留轴向定位空间，以保证装配后轮体不会沿轴窜动。

　　建模过程中，回转主体可通过草图旋转得到基本轮廓，再在轮盘区域绘制辐条窗口并进行周向阵列。辐条数量和窗口形状需要兼顾刚度、减重与工艺可行性：窗口过大虽然质量更轻，但辐条抗弯截面减弱，轮缘在传动载荷下容易产生局部变形；窗口过小则减重效果有限，零件转动惯量偏高。模型中辐条沿圆周均匀布置，使轮体在高速旋转时质量分布对称，有利于降低不平衡量。外缘、轮毂和辐条之间的壁厚应尽量保持协调，避免成形过程中因材料堆积不均而产生收缩缺陷。

　　该结构还体现了盘类传动件常见的设计思路：外圆重视配合与耐磨，中心重视连接与传扭，中间区域重视刚度与质量平衡。轮缘两侧的凸边可对柔性传动件形成一定轴向约束，减少运转时带体偏移脱出的风险；中部镂空区域则便于观察、清理和减重。若用于高速工况，还应在详细设计阶段结合平衡等级、带型、张紧力和轴系载荷进行校核；若用于低速轻载场合，该结构则能以较简洁的形式满足动力传递和安装维护需求。
