自行车用椭圆齿盘传动零件设计

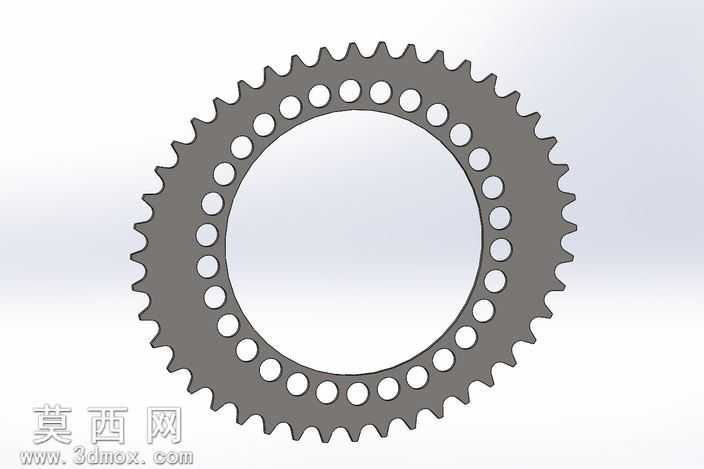

本作品为自行车传动系统使用的椭圆齿盘三维模型，建模阶段采用SolidWorks完成全参数化设计，首先基于椭圆齿盘的传动特性确定节曲线参数，区别于传统圆形齿盘的定传动比特性，椭圆轮廓可在骑行踩踏的发力区间提供更优的力矩传递效率，适配自行车骑行过程中腿部发力的周期性变化规律。建模过程中首先绘制椭圆基准节线，沿节线均匀排布标准齿形轮廓，通过阵列命令完成全部轮齿的生成，严格控制齿距、齿高、齿厚参数符合自行车链条的啮合标准，保证与标准自行车链条配合时无卡滞、跳齿问题。齿盘主体结构设计上，中心区域预留与自行车曲柄配合的安装定位结构，沿齿盘内环均匀排布一圈圆形减重孔，在保证齿盘整体结构强度、抗形变能力的前提下，尽可能降低零件自身重量，适配自行车轻量化的设计需求，减重孔的排布经过受力仿真校验，避开齿盘传动过程中的应力集中区域，避免长期受力出现开裂变形问题。材质渲染阶段模拟高强度铝合金的金属质感，还原金属表面细腻的哑光磨砂处理效果，清晰呈现轮齿的切削加工轮廓、减重孔的边缘倒角细节，整体渲染效果直观还原零件加工完成后的真实质感。结构设计上充分考虑实际使用场景的需求，轮齿边缘做微小倒角处理，减少链条啮合过程中的磨损，延长齿盘与链条的使用寿命，齿盘整体厚度参数匹配主流自行车传动系统的安装尺寸，可直接适配多数山地车、公路车的曲柄组件。设计思路围绕自行车骑行的实际使用体验展开，通过椭圆齿形的非圆传动特性优化踩踏发力周期的力矩输出，降低骑行过程中的体力消耗，同时兼顾零件的结构强度与轻量化需求，减重孔的均匀排布也让齿盘整体外观更具协调的机械美感，整体模型参数完整，结构细节还原度高，可用于自行车传动系统的结构验证、装配模拟以及相关零部件的设计参考。
