户外斜拉式光伏遮阳停车棚钢架结构

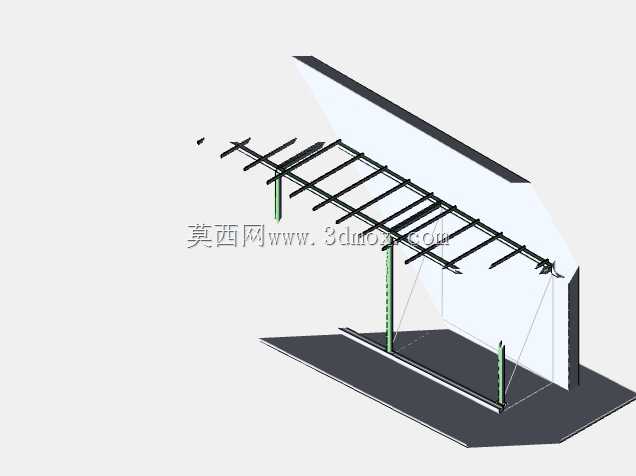

　　这套三维结构呈现的是一座户外斜拉式光伏遮阳停车棚，整体由底部承载平台、两侧竖向支撑立柱、顶部倾斜桁架梁系以及斜拉稳定构件组成，建模时将各杆件的空间位置、连接节点和安装边界完整还原，可直接用于结构方案评审、场地布置校核与后续施工详图深化。从实际使用场景看，这类棚架多用于厂区停车场、商业综合体露天车位、园区通勤车位以及新能源充电场站，上方倾斜面可铺设光伏板，下方同时承担车辆遮阳、挡雨和充电区域遮蔽功能，属于光伏利用与停车设施结合的钢结构形式。

　　结构布置上，底部采用平板式承载基面，模拟现场硬化地坪或基础承台范围，能够清晰表达棚架落地后的占地轮廓。两根竖向立柱位于棚体一侧，承担主要竖向荷载，并通过柱脚与基础连接；顶部承托面由多道平行横梁和纵向连系杆组成，横梁按光伏组件排布间距设置，既作为面板支承骨架，也保证上部斜面的整体刚度。立柱与顶架之间增设斜向拉杆，形成类似斜拉支撑的受力体系，可减小悬臂段弯矩，使顶架在风吸、风压和积雪荷载下变形更可控。

　　建模过程中需要重点控制顶部斜面的倾角与朝向。光伏棚并非简单水平遮阳架，其梁系高度、横梁间距和面板边界都要围绕组件尺寸展开，倾角既要兼顾发电效率，也要考虑雨天排水、清洁维护和车辆净空。图中顶架向车位上方延伸，形成单侧立柱、大跨度悬挑的布局，这种布置能减少车位中间立柱，车辆进出和开门不受遮挡，对停车场划线、充电桩安装以及消防通道预留都比较友好。

　　外形尺寸与安装边界方面，结构长度方向由连续横梁跨距决定，宽度方向覆盖车位进深，柱脚位置应落在车位后侧或侧边基础上，避免侵入车轮行驶轨迹。设计时需核对棚下最低净高，保证小型乘用车正常通行，若用于微面、SUV或巡检车辆，还应提高梁底控制高度。基础边界不仅包括柱脚预埋件，还应考虑斜拉杆锚固点、电缆走线通道、光伏组件边缘挑出长度以及排水滴落线，防止后期与车位线、照明杆、充电桩基础发生干涉。

　　从功能特性看，该棚架把光伏组件支承、车辆遮蔽和场地景观整合在同一套钢结构中。顶部杆件按规则网格布置，便于组件压块或螺栓固定；纵向连系杆可增强多跨横梁之间的协同受力，避免单根构件独立工作；斜拉构件则提高了悬挑端的稳定性，使结构在开阔场地承受阵风时不易产生明显晃动。对于三维设计人员而言，模型中杆件中心线、立柱垂直度、横梁平行度和拉索连接点都应保持准确，因为这些要素会直接影响材料统计、节点焊接方式和现场装配顺序。

　　在工程深化时，还需结合现场条件判断柱脚形式。硬化场地可采用化学锚栓与钢板底座连接，新建场地则更适合预埋地脚螺栓并浇筑独立基础。顶架横梁与立柱连接处通常需要设置加劲板，斜拉构件与主梁交点应避免偏心受力，构件截面规格需根据当地风压、雪压、光伏板自重和维护荷载复核。整体模型以简洁的空间桁架语言表达了光伏停车棚的核心构造，既能作为方案展示，也为后续结构计算、构件加工和现场安装提供了清晰的三维依据。
