螺旋节能荧光灯三维结构造型设计

　　这款螺旋型节能荧光灯的三维结构，围绕紧凑型替换光源的实际装配与使用场景展开。日常照明改造中，这类灯具多用于室内顶灯、台灯、壁灯及普通E27螺口灯座的直接替换，设计时需要兼顾灯管发光行程、镇流器容纳空间、灯头旋接尺寸以及外罩防护边界。

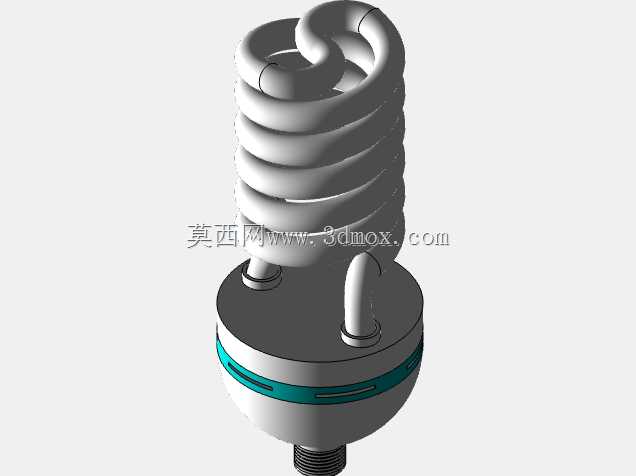

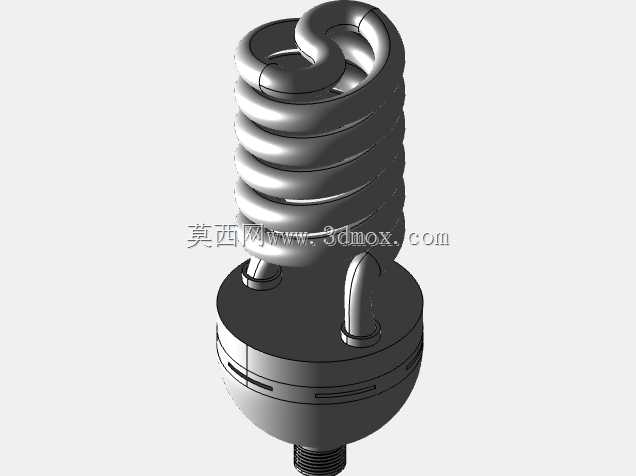

　　灯管部分采用连续螺旋盘绕形态，其核心目的是在有限的竖向空间内拉长荧光管有效放电长度。相比直管紧凑型灯，螺旋结构能够把较长的玻璃管行程压缩在较小直径范围内，使整灯外形更接近传统白炽灯泡的占用区域，降低灯具内腔干涉风险。建模时需要重点控制螺旋中径、圈数、升角以及首尾过渡段曲率。螺旋中径过小会造成弯管工艺困难，过大则会触碰小型灯罩内壁；圈数增加有利于提升功率与光通量，但也会带来整体高度增加、重心上移和灯管脆性风险。

　　灯管下端与塑料底座衔接，过渡位置保留了两根支撑脚，用于固定螺旋管起始段并隐藏内部导线走向。支撑脚不能只按外观拉伸处理，需考虑灯管根部受力：灯具在包装运输、旋入灯座或意外磕碰时，玻璃管根部属于薄弱区域，因此支撑柱的位置、壁厚和包络角度要形成稳定托持，同时避免与灯管表面产生硬接触应力集中。底座上部采用近似圆润壳体造型，外缘设置环形装饰带，既区分塑件分模区域，也可作为视觉识别特征。

　　底座内部是电子镇流器的主要布置空间。虽然外观模型重点展示外部形态，但结构设计时必须预留电路板、电容、电感、引线及绝缘隔离区域。底座内腔直径与高度决定了元器件排布密度，外壁拔模斜度、端部圆角和装配止口都要兼顾注塑成型。底座下方收窄至螺纹灯头，灯头作为整灯安装基准，需与标准螺口灯座匹配；建模时应保证灯头轴线与螺旋灯管中心基本重合，避免装灯后出现明显偏摆。灯头与塑料壳体之间的压接边界也要清晰，便于后续表达绝缘护套和导线穿入路径。

　　从安装边界看，整灯最大轮廓集中在螺旋灯管外径，底部安装尺寸由螺口灯头决定。选型时，灯具设计者通常会先核对灯罩内部净空：若灯罩为窄筒形，应重点校核螺旋最大直径与灯罩内壁的径向间隙；若灯具为封闭结构，还需关注热量积聚对塑件和电子件的影响。螺旋灯管顶部形成回弯端头，端头圆弧不宜过度贴近灯罩顶面，尤其在垂直安装状态下，顶部间隙会影响热空气流动与装拆操作。

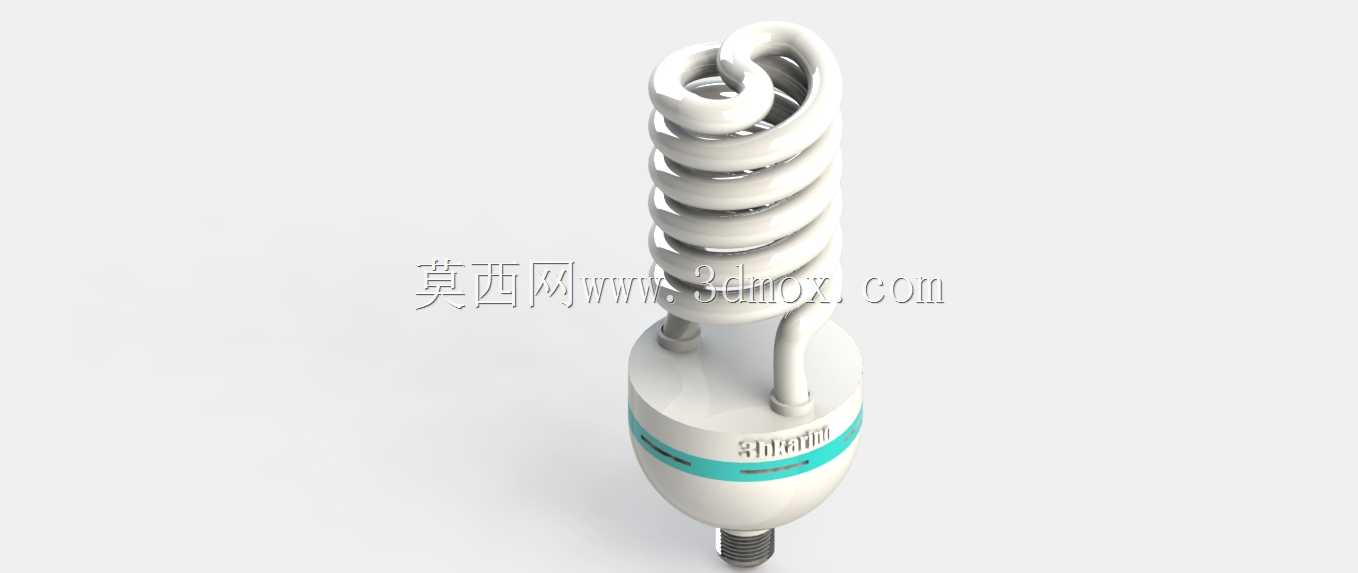

　　外观曲面处理上，灯管表面为连续光滑玻璃质感，螺旋路径需要保持曲率连续，不能在圈与圈之间出现突兀折角，否则渲染时会破坏高光走向，也不符合实际弯管工艺。底座塑件采用哑光表面，环形色带区域可通过分件、贴膜或喷涂实现，三维造型中应保留台阶或浅槽，给后续工艺表达留出依据。灯头金属部分采用螺纹与接触端结构，虽然细节较小，但对装配判断很关键，不能简化成单纯圆柱。

　　在工程应用中，这类模型既可用于照明产品外观方案评审，也可作为灯具内腔干涉检查、包装衬垫设计和展示渲染的基础数据。结构工程师拿到造型后，通常会进一步拆分玻璃管、塑料上壳、下壳、灯头、内部电路和引线模块，再依据安规距离、热分布和装配顺序完善细节。当前模型把螺旋灯管的空间姿态、底座包覆关系和灯头连接轴线表达得较明确，能够直观呈现紧凑型节能光源从发光体到安装接口的完整外形逻辑。

　　设计思路上，整体没有采用复杂装饰，而是以功能包络为主：螺旋管负责在小体积内获得足够发光长度，中部塑料壳体负责容纳电器件并承托灯管，底部金属灯头负责标准化安装。各段比例经过视觉协调，底座既不能过大而显得笨重，也不能过小而无法容纳镇流器。灯管螺旋高度与底座高度之间的比例，会直接影响产品在常见灯具中的适配性，因此在建模阶段就应把最大外径、总高、灯头长度、根部过渡圆角和支撑脚位置作为关键尺寸持续校核，使外观造型与实际装配需求保持一致。
