碟形六旋翼无人飞行器结构设计

　　这套碟形六旋翼无人飞行器的结构方案，最初是针对室内场馆巡检、狭小空间低空侦查这类对机身外廓碰撞容忍度要求较高的场景展开设计的。常规多旋翼无人机的机臂大多向外裸露伸出，在穿过管道入口、楼宇夹缝、仓储货架巷道时，突出的桨叶和机臂很容易剐蹭周边障碍物，一旦桨叶碰撞异物，轻则射桨坠机，重则划伤周边设备与人员，这套结构把六个旋翼安装位全部整合在一体式圆盘机身的环形开孔内，整机外轮廓没有向外探出的尖锐突出部件，哪怕飞行过程中圆盘边缘轻微触碰墙面、护栏，也不会直接波及高速旋转的桨叶，大幅降低了近壁面飞行、狭窄空间穿行的故障概率。

　　从实际功能落地的角度看，六个旋翼沿圆盘周向均匀排布，相邻旋翼的转轴夹角为60度，相比四旋翼布局，六轴动力冗余度更高，单台动力单元出现动力衰减甚至意外停转时，剩余五个旋翼可以通过飞控的动力分配算法快速调整各轴拉力，仍然能够维持姿态稳定并控制飞行器安全迫降，不会像四旋翼那样单轴失效后直接失去姿态平衡。圆盘中央的凸起球冠舱段，内部预留了飞控板、电池、导航模块的安装空间，球冠的曲面造型没有直角棱边，既可以在飞行器意外坠落时分散冲击载荷，也能降低正面飞行时的空气压差阻力，减少平飞过程中的紊流干扰。

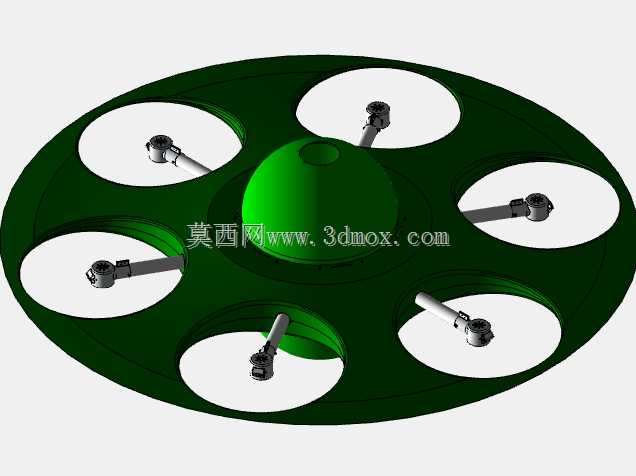

　　设计过程中首先敲定的是整机的安装边界：圆盘主体采用一体化薄壳构型，六个圆形旋翼安装孔沿同一圆周分布，每个开孔的直径略大于旋翼桨叶的旋转直径，保证桨叶旋转时和孔壁之间留有足够的安全间隙，不会出现桨尖蹭到机身壳体的问题。连接中央舱段和外侧环形盘体的六根机臂采用等长径向布局，每根机臂末端的动力座安装面保持水平，保证六个旋翼的旋转平面全部共面，避免不同轴的拉力出现竖直方向的分量偏差，降低飞控的姿态校准难度。机臂和环形盘体、中央球冠舱的衔接位置做了圆滑过渡，没有出现截面突变的应力集中区域，在整机重量控制上，薄壳盘体本身就可以作为主承力结构，不需要额外叠加大量内部加强筋，既能够抵消旋翼高速转动带来的振动传导，也能把整机的无效结构重量压到更低水平，提升有效载荷占比。

　　在场景适配层面，这种全包裹式的碟形布局特别适配人员密集区域的低空作业：外露桨叶全部处于盘体开孔的内侧，周边人员即使不小心靠近飞行中的飞行器，肢体也很难直接触碰到高速旋转的桨叶，安全防护性能远高于外露机臂的传统多旋翼。圆盘的下表面为平整环形面，可以直接挂载小型检测摄像头、气体采样模块、温湿度采集传感器等任务载荷，挂载接口沿盘体底部周向预留，不会遮挡下方任务传感器的探测视野。整机的竖直高度方向，最高点为中央球冠的顶部，最低点为机臂末端动力电机的下端面，整体竖向厚度远小于同桨盘尺寸的传统六旋翼，在穿行低矮管道、吊顶下方空间时，竖向的通行边界更小，能够适配更多层高受限的作业场景。

　　结构细节上，六个旋翼开孔之间的盘体实体区域形成了连续的环形承力环，飞行过程中各个机臂传递过来的拉力会通过环形盘体均匀分散到整个机身，不会出现局部机臂连接位置受力过载的问题。机身外壳的连续曲面也方便后续做防水密封处理，在小雨天气、高湿度的厂区管廊内作业时，水汽不容易顺着结构缝隙渗入内部电子舱。和常见的折叠机臂多旋翼不同，这套一体式盘体结构没有活动铰接部件，长期使用过程中不存在铰接位松动、机臂定位偏移的问题，日常维护只需要检查动力电机的固定螺丝和桨叶损耗情况，不需要反复校准机臂的水平度，对于需要高频次出勤的巡检作业场景来说，运维复杂度更低。气流组织方面，环形盘体的开孔相当于给每个旋翼都设置了独立的涵道围挡，旋翼旋转时产生的下洗气流会被孔壁约束，减少桨尖涡流的能量损耗，同等桨叶规格下能够获得更高的动力效率，同时各个旋翼的下洗气流被盘体分隔，相邻旋翼之间的气流干扰也比开放式机臂布局更小，姿态飞行的稳定性更优。
