小型四旋翼航拍测绘无人机结构设计

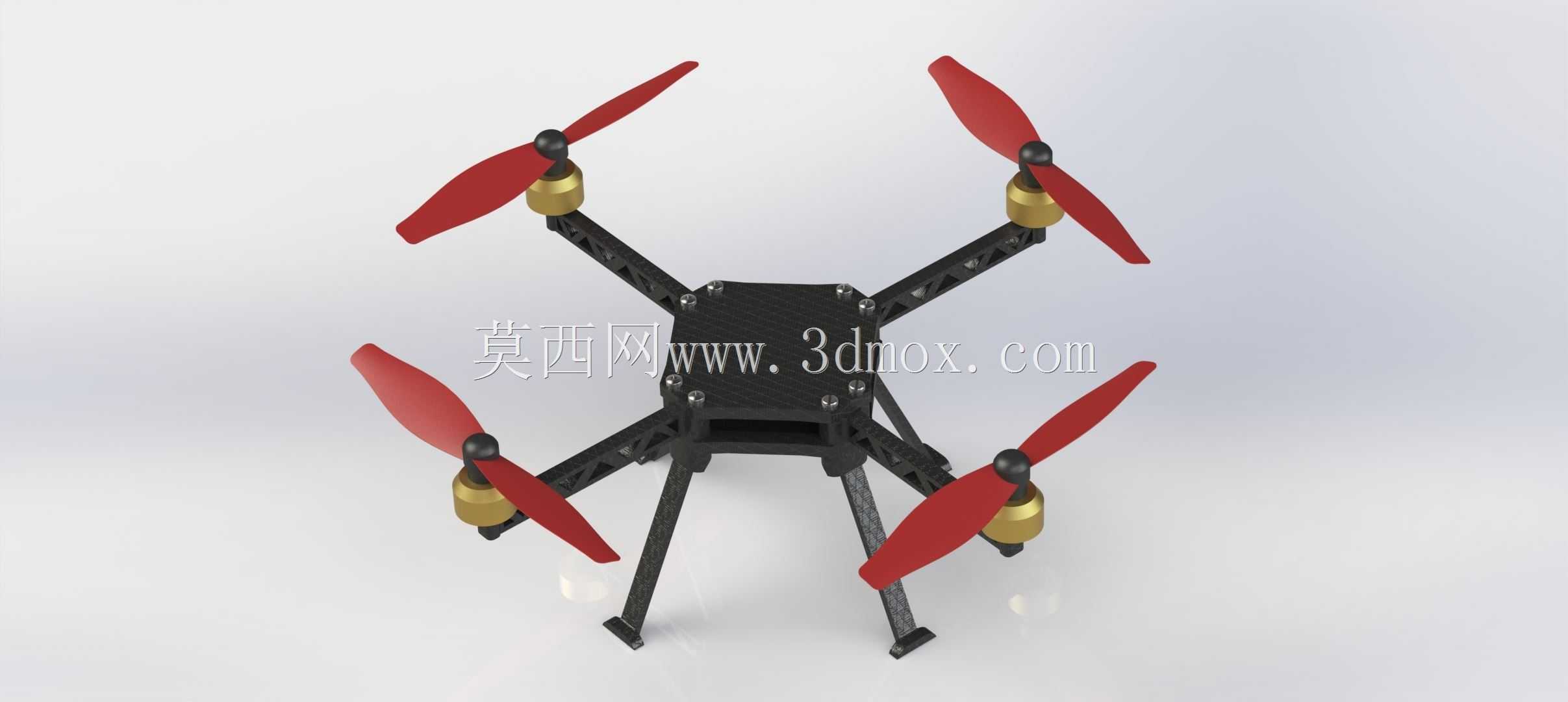

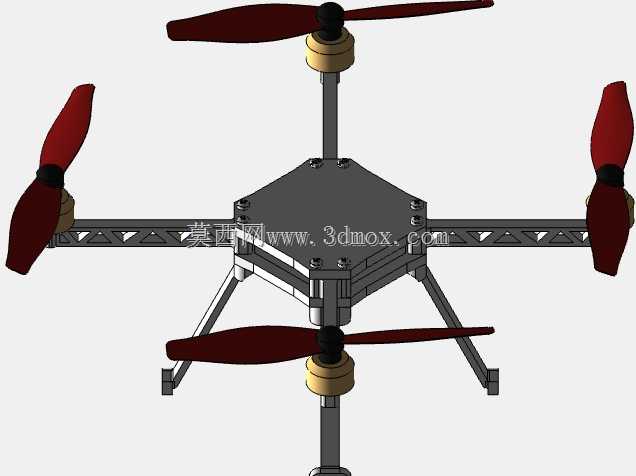

　　这款四旋翼飞行器的机架采用X型对称布局，核心承载板选用碳纤维复合板材加工，中心区域预留了飞控板、电调、电池舱的安装位，四个机臂与中心板采用快拆式卡扣连接，日常收纳时可将机臂向内折叠，减少整体占用空间，外出作业携带时无需反复拆解接线。机臂末端的电机座采用一体化铝合金铣削成型，既保证了电机安装的同轴度，也能在飞行过程中快速导出电机工作产生的热量，避免长时间悬停时电机过热降效。起落架采用两根倾斜布置的碳纤维管搭配底部防滑脚垫，安装位置避开了下方航测相机的取景视野，降落时可缓冲地面冲击，同时保证机身离地高度足够挂载可见光相机或多光谱传感器，不会出现镜头剐蹭地面的情况。

　　从实际作业场景来看，这类小型四轴飞行器可适配小范围国土测绘、农田长势监测、电力线路巡检等多种低空作业需求，相较于固定翼航测设备，它对起降场地的要求极低，平整的硬质地面甚至车顶平台都能完成起降，作业灵活性更强。机臂长度经过反复校核，在搭配10寸螺旋桨时，相邻桨叶的转动间隙预留了15mm的安全距离，即使飞行中出现小幅机身振动，也不会发生桨叶打碰的故障。中心板上的安装孔位按照通用飞控的标准孔距设计，可兼容市面上主流的开源及商用飞控模块，电调走线沿机臂内部的线槽布置，避免线材外露干扰飞控的磁罗盘传感器，也减少了飞行过程中的风阻。

　　螺旋桨采用正反桨配对设计，对角位置的桨叶旋转方向相反，可抵消旋翼转动产生的反扭矩，保证飞行姿态的稳定，桨叶根部与电机输出轴采用快拆式桨座连接，更换受损桨叶时无需额外工具，几秒内即可完成更换。整机的重心设计严格落在四个旋翼形成的升力平面几何中心，电池安装位设置在中心板下方的滑轨上，可根据挂载设备的重量前后调整电池位置，快速配平整机重心，避免飞行中出现持续的姿态修正增加功耗。机架的所有连接部位都做了圆角过渡处理，既减少了应力集中导致的机臂断裂风险，也避免了尖锐棱角在组装或作业时划伤操作人员。

　　在结构强度校核阶段，针对机臂的悬臂受力情况做了有限元仿真，在搭载1.2kg任务载荷时，机臂末端的最大形变量控制在2mm以内，不会因为飞行中的升力变化导致桨叶平面倾斜影响飞行稳定性。中心板的上层预留了数传天线、GPS模块的安装立柱，可将GPS模块架高至机身顶部，远离电池和电调的电磁干扰区域，提升卫星定位的精度。起落架的安装角度经过优化，在以5m/s的垂直速度降落时，碳纤维管的弯曲形变处于弹性变形区间，不会出现永久性弯折，底部的橡胶脚垫可吸收大部分落地冲击，保护机身上的精密传感器不受震动损坏。

　　日常作业中，这类飞行器可根据任务需求快速更换挂载，执行航测任务时挂载正射相机，执行巡检任务时可更换变焦云台相机，机架上预留的通用安装孔位无需二次打孔即可适配不同的挂载设备，减少了改装工作量。整机的布线全部采用隐藏式设计，除了必要的天线外露，其余电源线、信号线都收纳在机臂和中心板的线槽内，既降低了飞行风阻，也避免了低空飞行时线材被树枝等障碍物勾挂导致的飞行事故。
