多旋翼AG无人机三档缩放结构设计

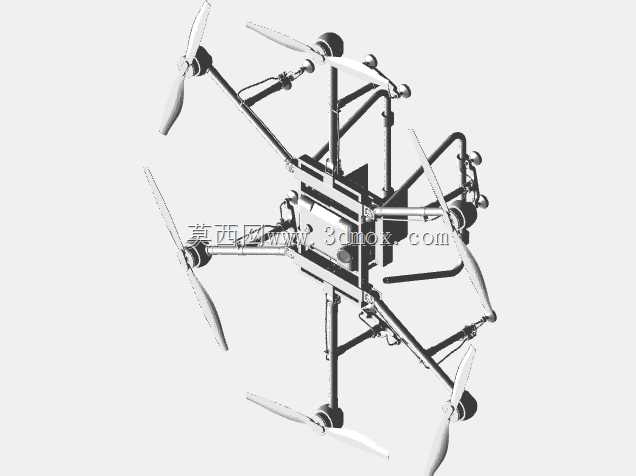

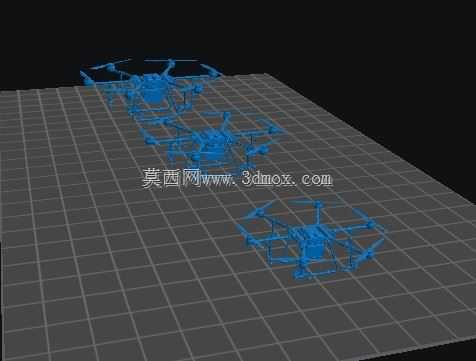

　　这套多旋翼无人机结构方案采用三档不同尺度的机体并行排布，覆盖从近景精细巡检、中等空域作业到大载重航测的三类典型任务边界，建模过程中没有直接套用单一机架拉伸缩放的偷懒做法，而是每一档尺寸都重新匹配了机臂长度、旋翼间距、中心舱体容积与起落架支撑跨距，避免小尺寸机架放大后出现旋翼气动干涉、大机架缩小后结构冗余过重的问题。做这类跨尺度无人机结构设计时，首先要锚定的是任务场景对应的安装边界：最小档位机型面向室内仓储盘点、狭窄管廊巡检场景，整机对角轴距控制在三百毫米级，机臂采用外扩后小幅上反的构型，中心飞控舱预留了通用飞控板、微型电调与迷你电池的安装位，机架底部的快拆卡口可以直接挂载微型可见光摄像头或者温湿度采样模块，机臂末端的电机座孔位适配主流微型无刷电机的安装孔距，旋翼旋转平面之间预留足够安全间隙，即便做小幅姿态机动也不会出现桨叶打碰的风险。中间档位机型面向户外农林巡查、园区安防、短距离小件投送场景，对角轴距提升到六百毫米级，机臂做了局部加厚的筋位设计，中心舱体扩容后可以容纳大容量航电电池、数传电台与冗余飞控模块，起落架横向跨距加宽，保证挂载下置任务吊舱时整机重心仍落在旋翼升力构成的安全包线之内，机臂与中心舱的连接位置设计了快拆锁紧结构，外场作业时不需要额外专用工具就能完成机臂拆卸，收纳后可以直接放入标准防护运输箱。最大档位机型面向大载重航测、应急物资抛投、中继通讯搭建场景，对角轴距做到九百毫米以上，机臂采用双层支撑的桁架式构型，抵消大拉力旋翼工作时产生的机臂弯矩，中心舱分层布置航电区、电池区与任务载荷区，起落架高度抬升后给下置的专业测绘相机、抛投机构留出充足的安装与动作空间，三个档位的机架都统一了机臂折叠逻辑、航电安装孔位标准与载荷接口规格，同系列的任务挂载模块可以在不同尺寸机型上快速适配，不需要重新设计转接支架。从结构设计思路来看，三档机型并行建模的核心价值是在方案阶段就完成全尺寸谱系的干涉校验：小尺寸机型验证紧凑布局下的走线空间、散热通道是否合理，中尺寸机型平衡结构重量与挂载能力的匹配关系，大尺寸机型重点校核大载荷下机臂、起落架的形变余量，所有旋翼的旋转包络都在三维环境中做了动态运动仿真，确认极限倾转姿态下桨叶不会和机臂、起落架、任务吊舱发生碰撞。外形尺寸的梯度设置也对应了不同作业场景的空域限制：小机型满足室内近人作业的安全尺寸要求，中机型符合常规低空巡检的便携转运需求，大机型预留的大载荷安装边界可以适配多类行业任务设备，整套结构既保留了多旋翼无人机通用的模块化设计优势，又通过分尺度优化避免了单一机架泛用化带来的性能妥协，结构工程师在后续迭代时可以直接基于对应档位的基体结构调整局部细节，不需要从零开始搭建机架框架，航电选型人员也可以参照各档位的舱体边界快速匹配合适的飞控、电池与动力组件，外场运维人员依托统一的接口标准，可以大幅减少不同机型的备件种类与维护复杂度。
