RC遥控模型发动机锥形空气滤清器

　　这套锥形空气滤清器结构，主要面向小排量遥控模型内燃机的进气防护场景，常见于1/8、1/10比例越野遥控车、油动固定翼、小型船模的二冲程甲醇发动机配套使用，核心作用是在进气气流进入化油器之前完成杂质拦截，避免赛道扬尘、草地碎屑、沙粒随气流进入气缸，造成活塞环、缸壁异常磨损。

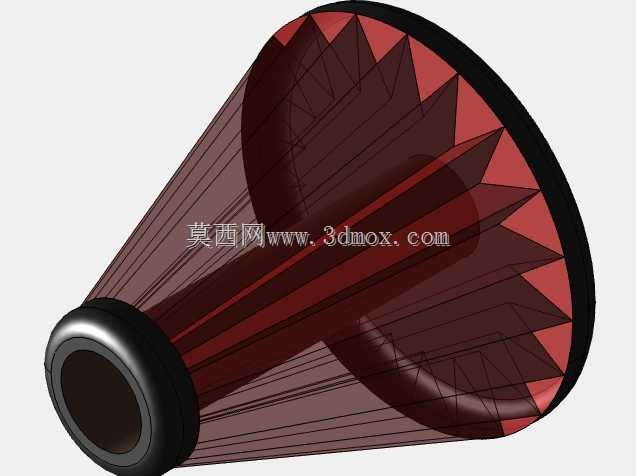

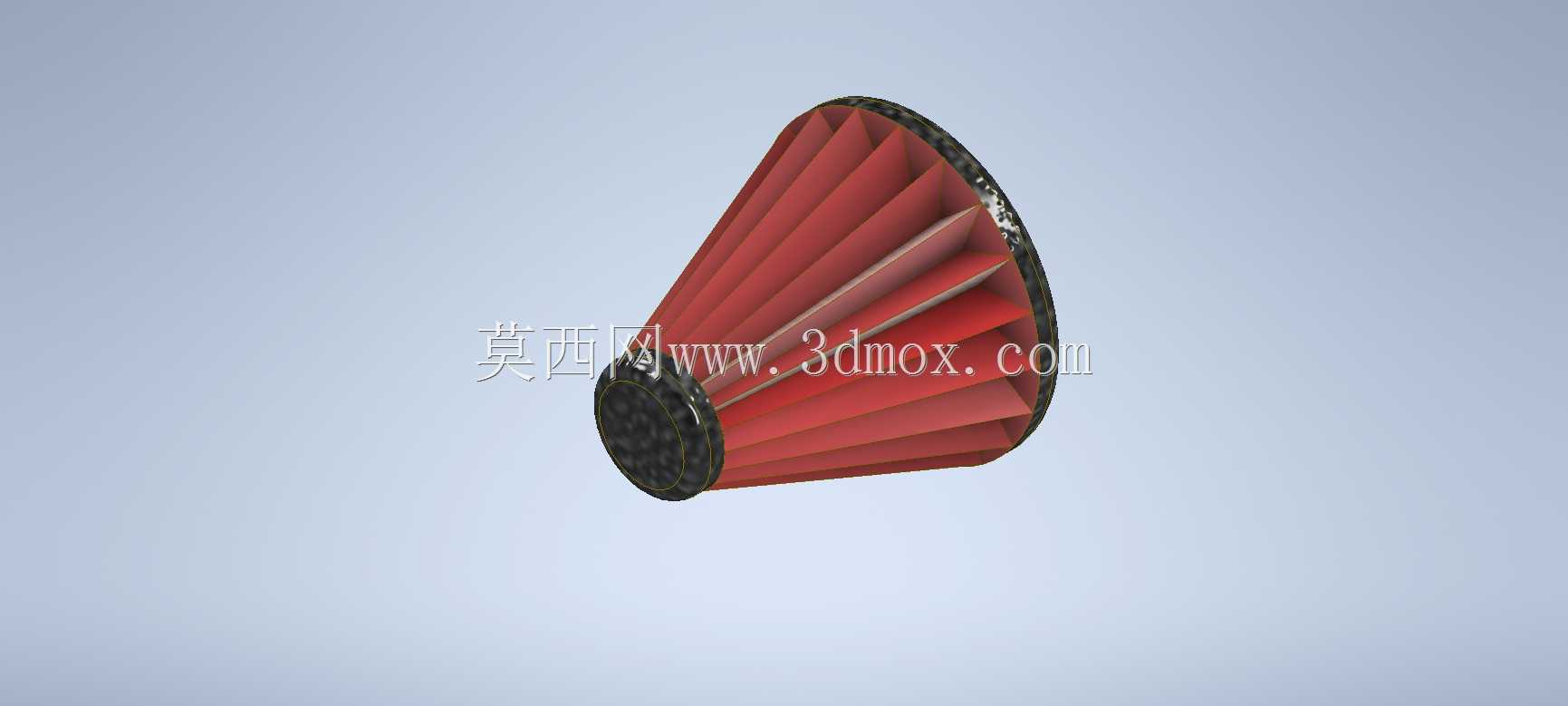

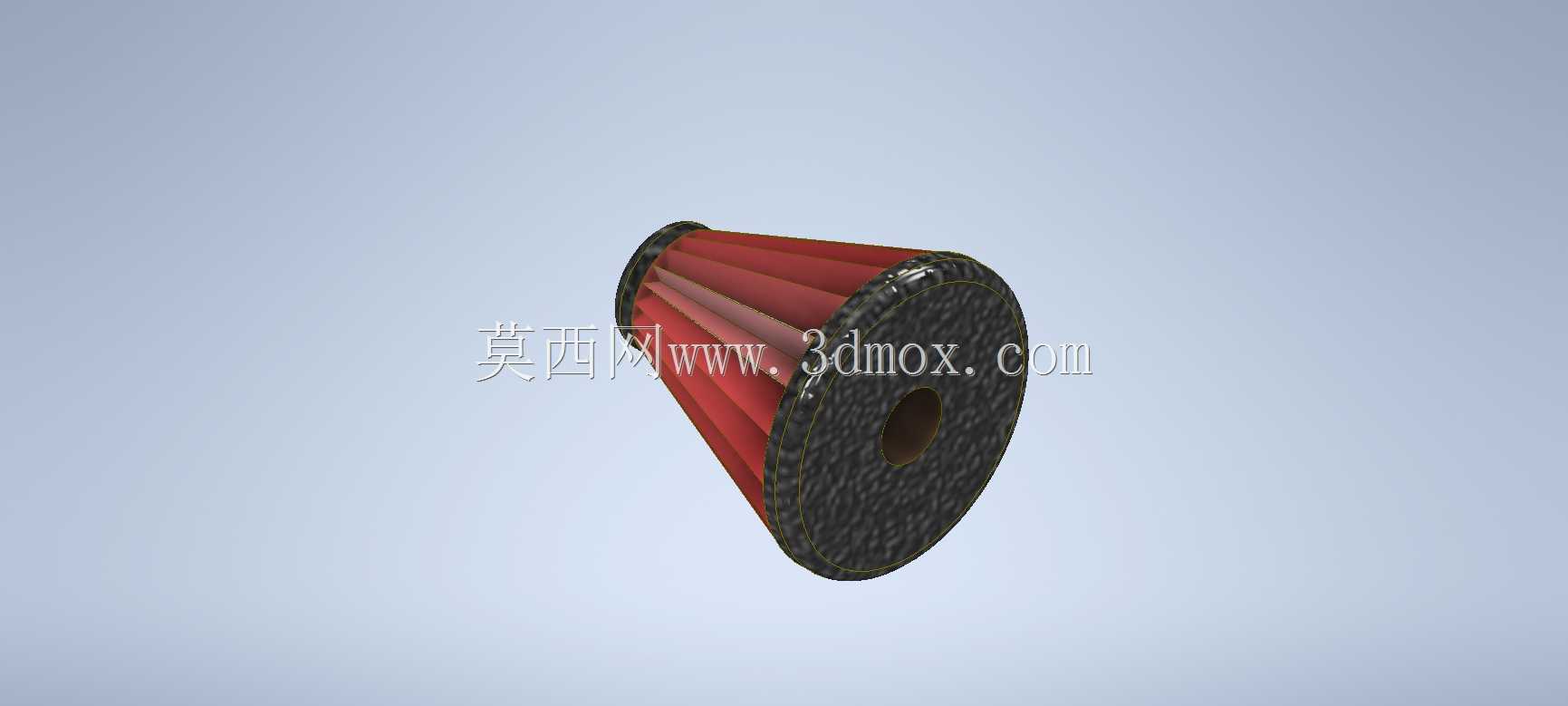

　　从实际装机边界来看，该滤清器接口适配直径11mm的化油器进气喉管，滤芯主体最大外径12mm，整体采用锥台收拢形态，靠近安装端直径收窄，朝外的进气端直径更大，这种形态并非单纯做外观造型：小端直接套在化油器进气口上，安装卡位贴合喉管外壁，不会出现额外的进气泄漏；大端朝向迎风侧，车辆行进过程中迎面气流可以直接覆盖整个褶纸端面，进气动压能够顺着锥面自然导流，不会在滤芯根部形成气流死区。

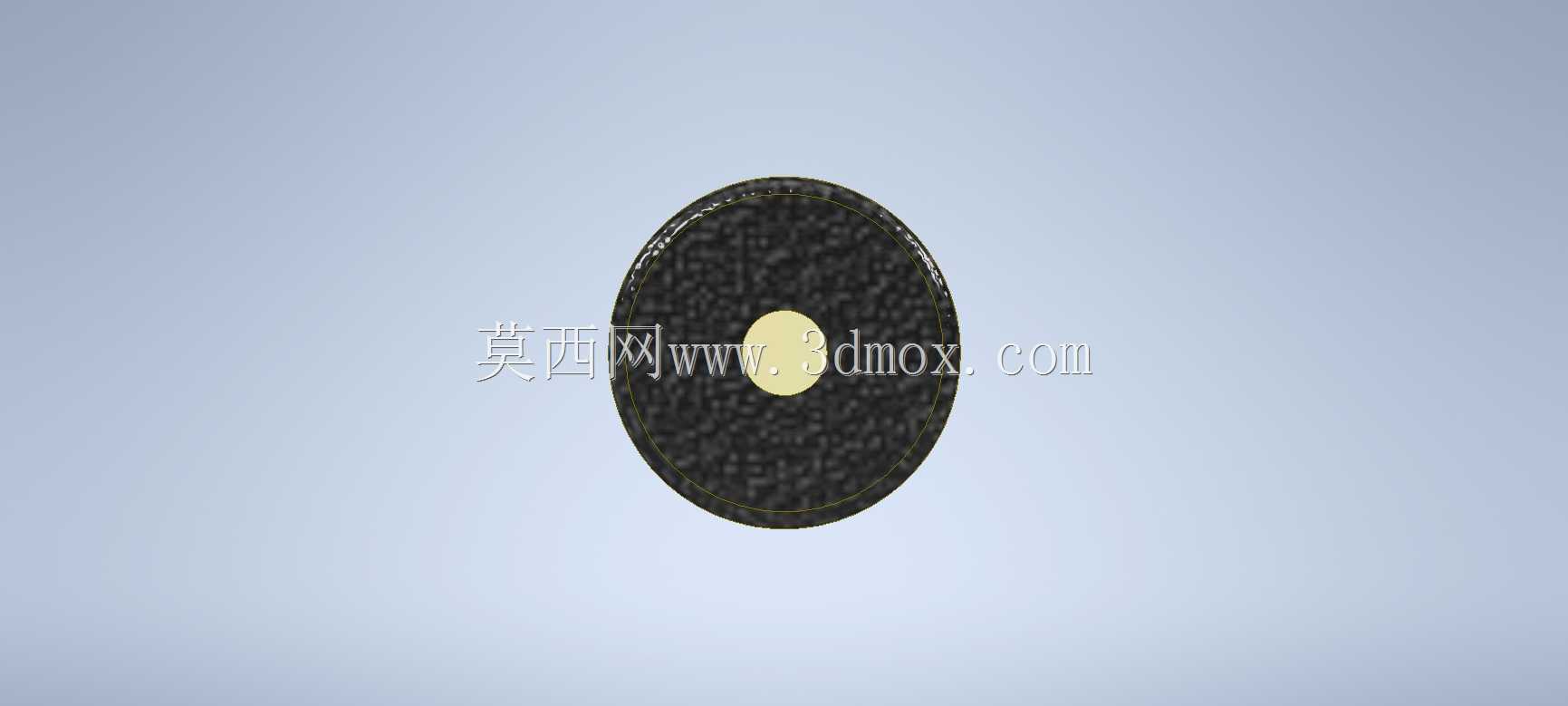

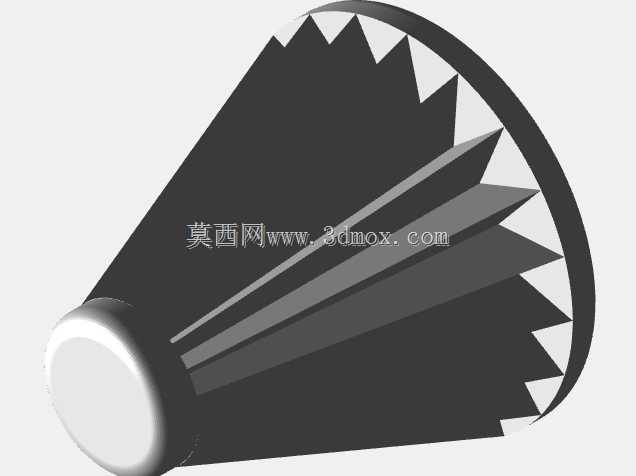

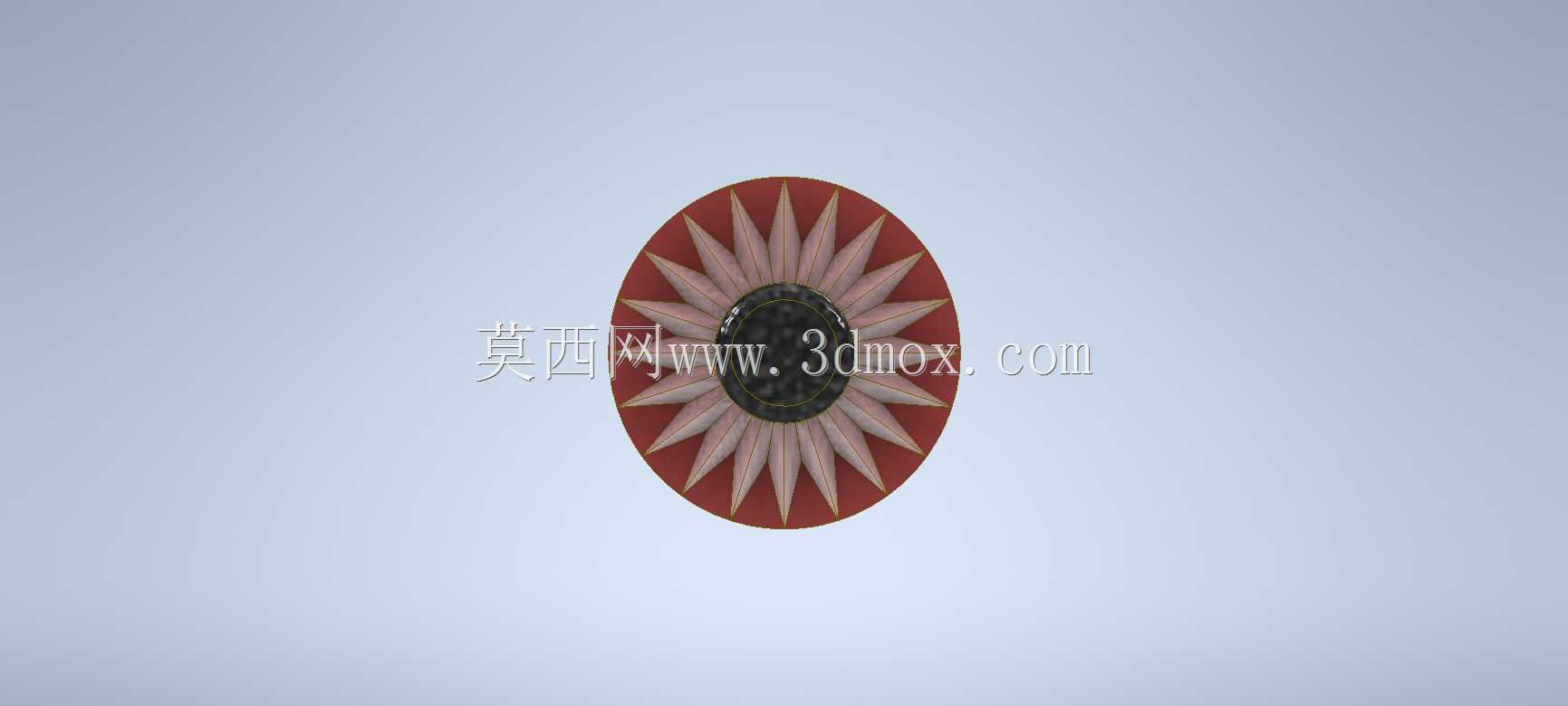

　　结构设计上，滤芯部分采用连续折叠的放射状褶纸构型，褶皱沿锥面母线均匀排布，和同体积平面滤材相比，有效过滤面积可以提升数倍。模型发动机的转速普遍能达到两万转以上，每循环的进气脉冲频率极高，褶纸之间预留的均匀间隙，既可以让气流快速穿过滤材，又能在滤纸表面留存足够的容尘空间，短时间越野跑动积累的灰尘不会立刻堵死通气路径。滤芯两端分别设置硬质密封端盖，靠近化油器的一端为橡胶材质连接座，套入喉管后依靠自身弹性抱紧管壁，不需要额外卡箍就能完成密封，拆装维护时直接拔插即可；朝外的一端为带密封边的硬质端盖，把褶纸边缘完全封死，避免未经过滤的空气从侧边缝隙短路进入发动机。

　　实际工况里，油动模型的使用环境远比工业内燃机恶劣：越野场地的细沙、跑道的橡胶颗粒、草地的草屑都会随高速气流扑向进气口，这套锥形滤的褶纸选型偏向低流阻高透气类型，不会因为加装滤件导致进气阻力大幅上升，进而出现化油器油针匹配偏移、高速工况混合气过浓、动力输出下降的问题。和常见的圆柱型小空滤相比，锥型布局的气流扩散角度更顺，从大端面进入的空气向小端化油器收拢时，流速变化梯度更平缓，进气歧管内的气流紊流度更低，化油器喷油嘴处的负压稳定性更好，怠速工况下不容易出现因气流波动导致的转速飘忽。

　　建模过程中需要重点把控几个配合边界：首先是安装端内孔和化油器喉管的配合公差，橡胶连接座的内孔要比喉管外径小0.5到1mm，依靠橡胶过盈量实现密封和固定，过盈量太大则拆装困难，甚至会把化油器喉管顶变形；过盈量太小则高速跑动中容易脱落，一旦空滤脱落，发动机短时间内吸入沙尘就会直接拉缸报废。其次是褶纸的折叠角度，沿锥面分布的每一道褶皱，从大端到小端的高度要同步线性收窄，保证所有褶片之间的间隙均匀，不能出现局部褶片贴死、局部间隙过大的情况，否则有效过滤面积会大幅缩水。两端端盖和滤材的结合面要完全封胶，三维结构里端盖的压边要完全覆盖滤纸端面，不能留出缝隙，否则高压进气脉冲下，未过滤空气会直接从侧边绕过滤芯。

　　日常维护层面，这种纸质锥形滤芯属于易耗件，跑动后表面积攒的灰尘可以通过低压压缩空气从内侧向外反吹清理，反复使用几次后滤纸孔隙被细尘堵塞，就需要直接更换，锥型形态的外壳没有多余遮挡，拆卸检查时可以直观看到整个滤纸表面的脏污程度，不需要拆解额外外壳就能判断是否需要维护。针对不同使用场景，该结构也可以拓展替换滤材类型：在多尘沙地场景可以换用密度更高的滤纸，牺牲少量进气流量换取更高过滤效率；在竞速平路场景，可以换用薄型高透气滤材，最大化进气流量满足高转速动力输出需求，泡沫滤材变体还可以清洗后重复使用，适配长期训练的使用需求。整个滤清器没有复杂活动部件，依靠纯结构形态同时兼顾过滤效率、进气流量、安装可靠性三个核心要求，是小排量模型内燃机进气系统里非常典型的实用化结构。
