卧式筒形管路杂质分离过滤罐体

　　该结构以卧式承压筒体作为主体，介质从侧部带法兰的接口进入筒腔后，流道截面突然扩大，流速降低，裹挟的固体颗粒在重力沉降与内部拦截元件的共同作用下脱离主流，洁净介质再从对应接口送出，适合在水系统、循环冷却管路、液压润滑站、化工轻污料输送线等需要连续截留杂质的场合承担前置净化任务。现场布置时，筒体多沿水平方向架设在管廊或设备旁，两端法兰分别与工艺管线对接，端盖侧预留检修操作空间，便于开盖清理积存污物、更换过滤元件；侧部接口的法兰中心线与筒体轴线保持确定的高度差，建模时已把螺栓分布圆、法兰厚度、管口伸出长度等安装边界完整表达，管路设计人员可直接据此校核相邻弯头、阀门、支吊架的位置，避免现场配管时出现干涉。

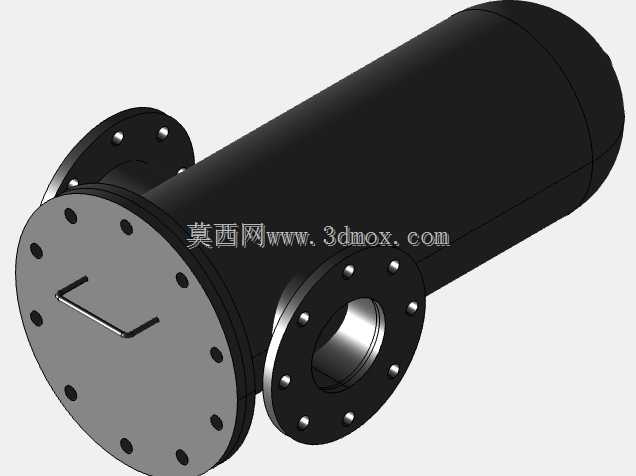

　　从功能实现角度看，罐体并不只是简单的空心筒：左端快开式端盖上布置了周向均布的紧固螺栓与手提式把手，检修时松开紧固件即可平移开盖，内部容纳滤篮或滤芯的腔室深度、端盖密封面宽度都围绕“快速排渣、重复密封”展开；侧部法兰接口采用凸面密封结构，螺栓孔沿圆周均匀排布，能够与标准管法兰配对，承受管路内压与短时水锤冲击。筒体右端采用冲压封头收口，相比平盖结构受力更均匀，壁厚可在满足承压要求的前提下控制得更合理，外表面无多余凸起，保温层包覆或防腐涂装时施工便利。

　　设计思路上，这类过滤罐体优先保证流道顺畅与维护可达性：进出口采用大口径法兰对接，压损控制在管路系统允许范围内；筒体内径相对进出口管径明显放大，使杂质有足够沉降距离，减少滤元表面的局部堵塞速率；端盖与筒体法兰之间设置密封垫安装槽位，紧固后依靠端面比压实现静密封，长期运行中只需在检修周期内更换垫片即可维持密封性能。筒体下方或侧部可根据需要增设排污口、压差取压口，本模型保留了主体轮廓与接口关系，后续详细设计时可在筒壁对应位置开孔补强，接入压差开关来提示滤元堵塞状态。

　　外形与安装边界方面，整体呈长筒卧式布局，最大外轮廓由筒体直径、两端封头及侧部法兰外缘共同决定；左端法兰盘外径大于筒身，端盖把手沿径向凸出，布置支腿或鞍座时需让出端盖旋转与螺栓操作空间；侧部法兰沿筒体径向伸出，其端面到筒体中心线的距离、螺栓孔方位角都是管路对接的关键尺寸，建模时法兰端面与管口端面保持齐平，配对阀门或管道时可直接以法兰面作为装配基准。运输与吊装环节，筒体外壁光滑无复杂附件，可采用吊带兜吊筒体中段，避免吊索直接作用在薄壁管口上；就位后通过鞍式支座或支架托住筒身，使罐体轴线水平，保证内部沉降区与滤元安装姿态符合设计预期。

　　对于三维结构设计人员，该模型完整呈现了承压筒体、封头、配对法兰、快开端盖、紧固螺栓组与操作把手的装配关系，可作为同类筒式过滤设备选型布置、管路干涉检查与检修空间校核的参考；在设备选型阶段，工程师可依据现场流量、管径与杂质特性调整筒径、长度及法兰规格，而法兰连接、卧式沉降、端盖快开这些核心结构形式保持不变，能够快速衍生出不同压力等级与通径的系列化过滤罐体方案。
