工业立式燃油过滤装置结构设计

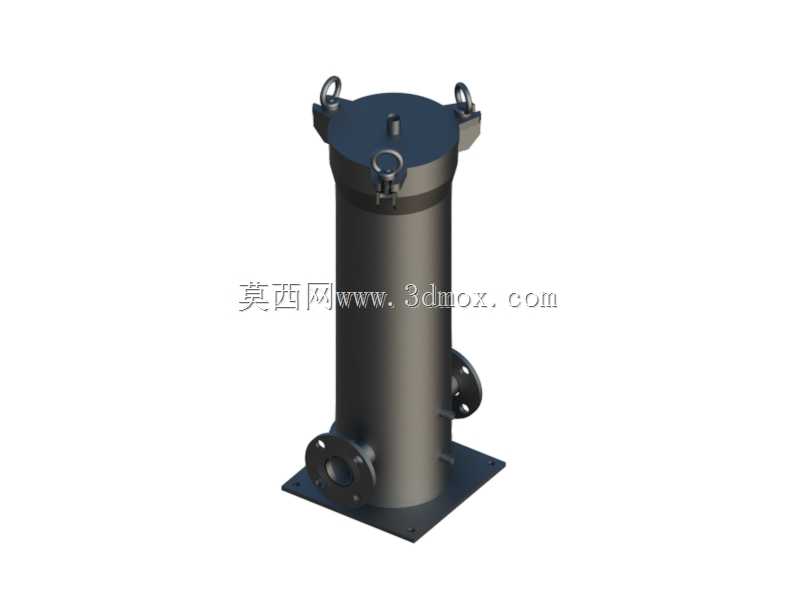

　　在燃油输送、内燃机组供油、工业燃油预处理等工况场景中，燃油洁净度直接决定喷油嘴、高压泵等精密供油部件的使用寿命，立式燃油过滤装置是这类管路系统中不可或缺的 inline 净化单元，本次建模的2F型燃油滤清器，针对中流量燃油管路的杂质拦截需求做了全结构适配，可覆盖柴油、轻质燃油等介质的连续过滤作业。从实际安装场景来看，这类过滤装置通常布置在燃油输送泵出口与精密供油部件之间的管段上，底部带安装孔的方形法兰底座可直接通过膨胀螺栓固定在机组旁的安装基面或支架上，不需要额外做复杂的安装工装，底座的安装孔位间距按照通用工业管路安装规范预留，适配多数现有燃油管路的改造替换需求，不需要重新加工安装基面。筒体侧面的两个法兰接口为侧进侧出结构，

　　进出口法兰的公称通径匹配常规DN50燃油输送管路，法兰密封面采用突面结构，配套耐油橡胶垫片即可实现无泄漏连接，安装时不需要调整管路走向，可直接对接现有水平布置的燃油管路，降低现场改造的施工量。顶部快开结构的设计是这款过滤装置的核心实用点，三个均布的吊环式快开压扣，不需要借助大型扳手类工具，单人即可完成顶盖的开启与锁紧，日常更换内部过滤滤芯时，只需要松开三个压扣即可取下顶盖，抽出内部脏污滤芯完成更换，全程操作时间不超过十分钟，相比传统螺栓紧固的顶盖结构，大幅降低了运维阶段的人工成本与停机时长。顶盖中心设置的排气螺塞，可在首次投用或更换滤芯后排出筒体内腔积存的空气，避免气阻导致的燃油输送流量不足、供油断续等问题，保障管路连续稳定供油。筒体内部的滤芯承托结构做了定位台阶设计，可适配不同过滤精度的折叠式燃油滤芯，根据实际工况的杂质含量，可选择10μm、30μm、50μm等不同精度的滤芯，满足从粗滤到精滤的不同过滤需求，不需要改动筒体本身结构即可实现过滤等级的调整。从结构强度设计角度，筒体采用等径直筒结构，壁厚按照1.0MPa工作压力做强度校核，可承受燃油管路中常见的水锤压力冲击，避免长期使用过程中出现筒体变形、焊缝开裂等问题；底部底座与筒体之间采用满焊连接，焊脚高度按照筒体壁厚做等强匹配，焊接后做煤油渗漏试验，确保无焊接缺陷导致的介质泄漏。建模过程中对所有安装配合面做了公差适配，进出口法兰的螺栓孔位、底座安装孔的位置度、

　　顶盖压扣的配合间隙都按照机械加工通用公差做了约束，模型可直接导出工程图用于生产加工，不需要二次调整尺寸。在实际选型过程中，这款过滤装置的通流能力可匹配流量不超过12m³/h的燃油管路，适用介质温度范围覆盖-20℃到80℃，可满足多数户外工业机组、燃油锅炉房、移动供油设备的使用需求，侧进侧出的结构也避免了上进下出结构容易出现的滤芯上部积液、杂质沉积在滤芯顶部导致过滤面积快速衰减的问题，燃油从侧面入口进入筒体后，沿筒体内壁向下流动，经过滤芯从下往上透过滤材后从侧面出口流出，大颗粒杂质会在重力作用下沉积在筒体底部的沉渣区，不会直接附着在滤芯表面，可有效延长滤芯的使用寿命，减少滤芯更换频次。筒体底部没有设置排污口？不对，仔细看结构，哦不对，

　　这款结构的沉渣区在滤芯下方，每次更换滤芯的时候可同步清理底部沉积的杂质，不需要额外设置排污阀门，简化了外部管路结构，减少了潜在的泄漏点。三个吊环除了作为快开压扣的操作部件，也可作为整台设备的吊装点，设备安装就位时，可通过吊环将整台过滤器吊装到安装位置，不需要额外焊接吊耳，简化了设备的吊装作业流程。整体外形为立式圆柱结构，占地面积小，对于安装空间局促的机组旁管路，相比卧式过滤装置可节省近60%的水平安装空间，适合在现有设备间隙中加装。建模时对所有圆角、焊缝位置都做了细节还原，没有做过度简化，结构设计师可直接基于这个模型做管路布局的干涉检查，提前预判安装过程中可能出现的管路碰撞、操作空间不足等问题，减少现场安装时的整改工作量。
