大电流CAN总线电源管理模块结构设计

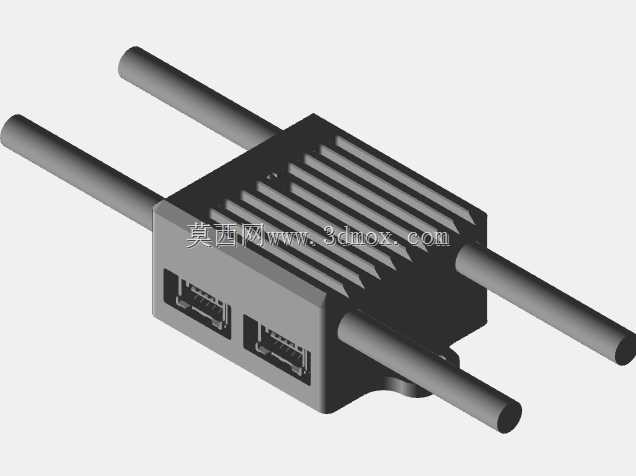

　　这款集成式电源管理单元主要面向多旋翼无人机、小型电动无人载具以及高功率移动机器人的配电链路，在整机电气架构里承担主回路电流采集、多路稳压输出与总线状态上报的作用。整机采用紧凑的块状壳体布局，主体为带平行散热鳍片的挤压铝外壳，鳍片沿模块长度方向连续排布，在不额外占用安装宽度的前提下扩大与气流的接触面积；载具飞行或行进过程中形成的迎面气流可直接掠过鳍片间隙，将功率回路产生的热量持续带走，适配长时间大电流持续工作的热负荷需求。

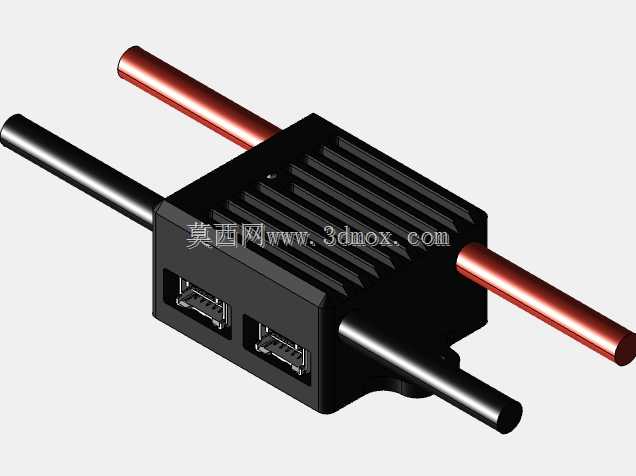

　　主功率通路采用两根贯穿壳体的大截面导电柱作为进出线端，红、黑两色分别对应正负极，柱体向外伸出足够长度，既支持大平方动力线直接压接或锁付，也能在整机布线时作为明确的防呆标识，避免装配阶段正负极反接。导电柱穿过壳体的位置做了密封与绝缘隔离，主功率大电流路径与内部弱电信号回路在物理空间上完全分开，从布局根源上降低动力线开关瞬态对采样信号的耦合干扰。

　　模块对外提供两路独立的5V稳压输出，输出接口布置在壳体同一侧端面上，接口采用带锁止结构的插接件，飞控、GPS模块、数传电台等外设可直接取电，无需在外围额外布置独立BEC稳压单元。两路稳压输出的供电回路在PCB上做了分区走线，各自配备独立的滤波与稳压芯片，当其中一路外接负载出现短路或浪涌时，不会直接拉低另一路输出电压，保证飞控核心供电的连续性。

　　电流检测环节采用电隔离式电流传感器，满足车规级AEC-Q100 1级可靠性要求，传感器本体套在主功率导电柱外侧，主回路大电流无需流入弱电控制板即可完成磁场耦合采样，采样信号经过内部调理电路后通过CAN总线对外输出，支持RoneCAN通信协议，可实时上报母线电流、总线电压以及模块内部温度数据，飞控能够依据这些信息完成剩余电量估算、功耗异常告警与动力系统保护。壳体内部还集成了高精度温度监测元件，测温点贴近功率器件与散热壳接触面，能够快速反映模块实际温升，当温度接近阈值时飞控可主动降低动力输出，避免器件过热失效。

　　结构设计上充分考虑了载具的安装边界，模块整体外形方正，壳体鳍片顶面与底部安装面平行，底部预留平整贴合区域，可通过扎带、金属卡箍或减震胶垫固定在机身上板或设备仓内；两侧伸出的功率导电柱轴线与壳体长度方向重合，安装时只需保证导电柱朝向动力电调布线方向，即可让动力线走线最短，减少长线缆带来的电压降与电磁辐射。侧面的信号接口朝向机身外侧，方便CAN总线与低压外设线束插接，装配后线束弯折半径可控，不会出现接口处线缆硬折的情况。

　　壳体采用铝合金材质，在保证结构强度的同时控制整体重量，鳍片之间的槽道均匀一致，既提升了散热面积，也在壳体受到侧向冲击时起到加强筋作用，避免外壳变形挤压内部PCB。整机的绝缘隔离设计让主功率回路与弱电通信端口之间保持足够的爬电距离，即使在高湿、多粉尘的户外作业环境下，也能维持采样精度与通信稳定性，适配工业级无人设备长期重复使用的工况要求。
