直线旋转转换滑块曲柄连杆传动机构

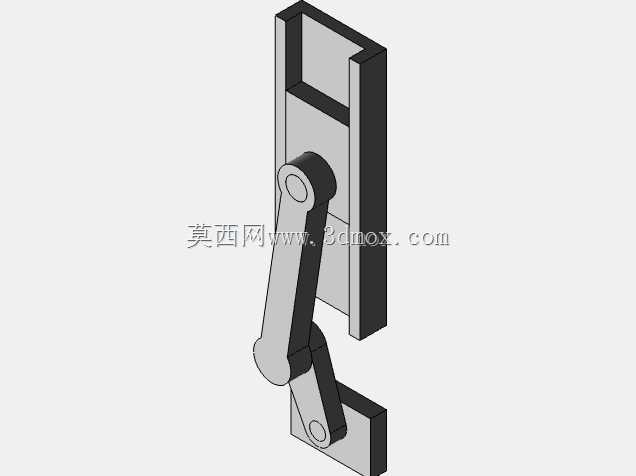

　　这套滑块曲柄连杆机构的三维结构，围绕直线往复运动与旋转运动之间的可逆转换搭建，整体采用立式导向滑槽搭配多段铰接连杆的布局，没有冗余装饰结构，所有构件都服务于运动传递与受力约束。在实际工程场景里，这类机构大量出现在小型冲压工装、往复推送装置、活塞式动力部件、手动开合传动结构以及教学演示台架中：当输入端沿滑槽做直线推拉动作时，铰接在连杆末端的回转件会被带动完成整周或限定角度的旋转；反过来给回转端输入扭矩，直线端也会输出规律的往复位移，两种传动方向都可以通过调整连杆铰接点的相对位置实现。

　　从结构组成来看，机构最外侧是两根平行布置的立式导向轨，轨体截面带有加厚边框，中间留出通长的滑动空间，滑块被约束在两根导轨之间，只能沿竖直方向移动，侧向自由度完全被导轨侧壁限制，避免传动过程中出现偏摆卡滞。滑块本体和中段连杆通过圆柱铰接轴连接，铰接位置预留了同轴轴孔，轴端做凸缘限位，保证连杆绕销轴转动时不会沿轴向窜动。中段连杆另一端和驱动曲柄铰接，曲柄的回转中心固定在下方基座位置，基座同样带安装孔位，可以直接锁附在设备台面或者工装底板上。整套构件的铰接点都采用同轴圆柱配合，转动副的接触面做了等宽处理，受力时接触压强分布均匀，长期往复运行也不容易出现局部磨损凹陷。

　　设计这套结构时，首先要确定的是曲柄回转中心到滑块滑动中心线的偏距，偏距大小直接决定滑块的行程极限和传动角变化范围：偏距越小，机构越接近对心曲柄滑块，滑块行程近似等于两倍曲柄长度，运动过程中传动角波动小，传力效率更高；偏距增大后，滑块的急回特性会更明显，适合需要快速回程、慢速工作进给的工装场景，但要注意校验最小传动角，避免铰接点接近死点位置时出现驱动力锁死。其次要匹配各段连杆的长度比例，连杆长度和曲柄长度的比值不能过小，否则滑块运动到行程端点时，连杆和曲柄会接近共线，此时需要的输入驱动力会大幅上升，还容易出现冲击振动；实际布置时通常会把连杆长度设置为曲柄长度的三到五倍，兼顾结构紧凑性和运动平顺性。

　　安装边界方面，整套机构的立式导轨高度需要覆盖滑块的全行程，上下两端都要预留出限位余量，防止滑块运动到极限位置时脱出导轨；下方曲柄基座的安装面要和导轨导向方向保证垂直，两个铰接固定点的中心距需要在装配时严格校准，若中心距偏差过大，运行过程中会出现连杆别劲、铰接轴异常磨损的问题。导轨的内侧滑动面和滑块两侧的配合间隙要控制在合理范围，间隙过大会导致滑块运动时晃动，直接影响输出运动的直线度，间隙过小则会在热胀或者加工误差累积时出现卡滞。

　　在功能特性上，这套机构的运动规律完全由各铰接点的位置参数决定，调整任意一根连杆的长度、改变曲柄回转中心的安装位置，都可以直接改变滑块的位移曲线、速度变化规律以及输出力的放大比例，非常适合在非标工装开发阶段用来验证不同传动方案的运动效果。结构中所有转动副都采用外露式铰接设计，后期维护时可以直接在销轴位置加注润滑脂，拆解更换磨损轴套也不需要拆分整个导向滑槽，维护难度很低。和齿轮齿条、丝杠螺母这类直线旋转转换结构相比，曲柄滑块机构的零件加工难度更低，不需要高精度的齿形加工或者螺纹磨削，普通铣削、车削工艺就可以完成所有构件的加工，在低速、往复频次不极端的传动场景下成本优势非常明显。

　　实际选型套用的时候，还要根据负载大小校核连杆和铰接轴的强度：如果直线端需要输出较大的推拉力，连杆截面要做加厚处理，铰接轴的直径也要对应放大，避免传动受力时连杆出现弯曲变形；如果是用于高速往复场景，还要对运动构件做轻量化处理，在保证强度的前提下削减非受力位置的材料厚度，降低往复运动产生的惯性冲击。导轨的固定方式可以根据安装空间选择侧面锁附或者端面锁附，基座上的安装孔做成长圆孔还可以小范围调整曲柄中心位置，不用重新加工底板就能微调机构的运动参数，适配不同的调试需求。
