重载滚柱轴承精密机械结构设计

　　在重型传动系统的布局里，滚柱轴承往往承担着转轴径向载荷的核心支撑任务，区别于点接触的滚珠构型，这类线接触的滚动元件在承载能力上有着天然优势，常被布置在减速机输出端、机床主轴箱、重载输送辊道以及工程机械的回转支承位置。从实际工况出发，选型阶段首先要核对轴颈的配合公差，轴承内圈与转轴多采用过盈或过渡配合，外圈与轴承座孔则根据装拆需求选择间隙或过渡配合，三维建模时需要把配合面的倒角、退刀槽以及密封沟槽一并还原，避免后续装配出现干涉。

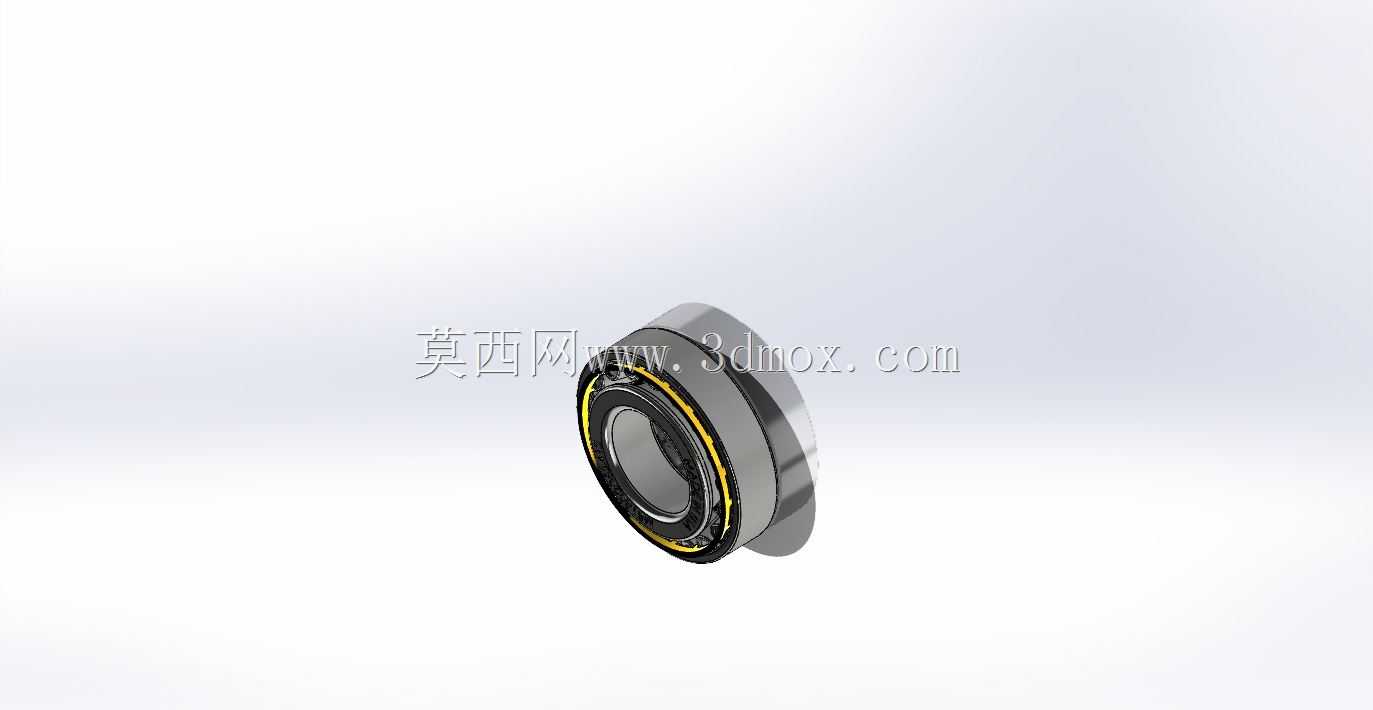

　　这套滚柱轴承的结构拆解下来，主要由内圈、外圈、圆柱滚柱、保持架以及两侧的密封挡圈组成，滚柱沿圆周方向均匀排布，保持架将相邻滚柱分隔开，防止运转过程中滚柱相互摩擦碰撞。和滚珠轴承相比，滚柱与滚道之间是线性接触，接触应力分布更均匀，在承受大径向载荷的同时，还能适应一定程度的轴系挠曲变形，这也是重载设备优先选用该类轴承的核心原因。设计过程中需要重点校核滚柱的长径比，过长的滚柱容易出现边缘应力集中，过短则会降低整体承载面积，合理的长径比搭配对数曲线修形的滚道，能有效缓解偏载带来的局部磨损。

　　从安装边界来看，轴承的轴向定位通常依靠轴肩与孔用挡圈实现，建模时要预留出轴承的安装间隙与热膨胀余量，工作状态下滚动摩擦会让内圈温度小幅升高，轴系的热伸长需要通过轴承的游隙来补偿。游隙的选取也和工况直接相关，低速重载场景可选用较小的径向游隙提升支撑刚性，高速运转场景则要适当放大游隙，避免温升后滚柱出现卡滞。两侧的密封结构一方面阻挡外界粉尘、切削液进入滚道，另一方面防止内部润滑脂外泄，在粉尘较多的矿山、冶金设备里，带双唇密封的滚柱轴承能大幅延长维护周期。

　　建模阶段还原装配关系时，要注意滚柱和内外滚道之间并非完全零间隙，保留合理的接触间隙才能模拟真实运转状态；保持架的兜孔形状要和滚柱轮廓匹配，既限制滚柱的轴向窜动，又不会在滚柱公转时产生额外摩擦。在整机设备的虚拟装配中，轴承属于精密配合件，它的外形尺寸直接决定轴承座的镗孔直径、轴段的加工长度以及端盖的压紧尺寸，任何一处尺寸偏差都会导致后续装配无法到位。

　　日常设备维护中，滚柱轴承的失效形式多为滚道点蚀、保持架磨损以及密封失效，设计时预留润滑脂注油通道，能方便后期定期补脂，不用频繁拆解整个传动部件。在不同的应用场景里，这类轴承还会衍生出带锥度的圆锥滚柱构型、无外圈的满装滚柱构型，分别适配径向轴向联合载荷以及空间受限的重载支撑位置，三维结构的完整还原能让结构工程师在布局阶段就校核轴系的支撑跨距、载荷分布以及装拆顺序，减少物理样机阶段的反复修改。
