下推式平板舱门联动开门结构

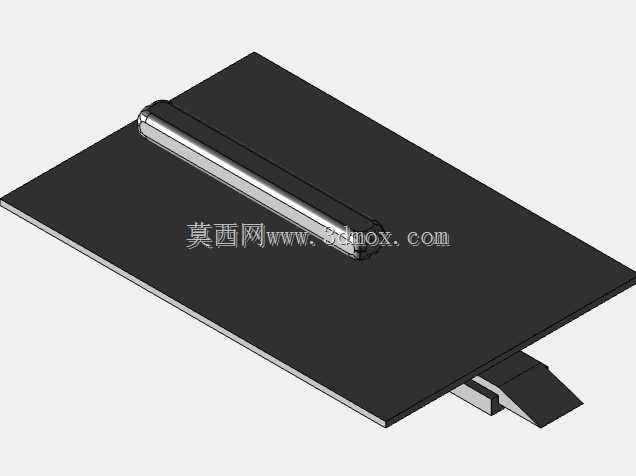

　　这套下推把手式开门结构，多应用在小型电气控制柜、户外设备检修舱、桌面式实验装置的盖板开合场景中，核心解决了平板类封闭舱门单手操作、开合与锁止同步完成的实际需求，避免了传统旋转把手需要额外拧动锁舌、操作步骤繁琐的问题。从实际装配场景来看，该结构适配厚度1.2-2mm的钣金平板门体，安装时不需要在门体上开设复杂的异形槽，仅需在门体靠近开合侧的边缘加工对应把手转轴的安装孔、以及锁舌的让位缺口即可，整体安装边界控制在门体边缘向内80mm的范围内，不会占用舱体内部的元器件安装空间，对于内部布局紧凑的小型稳压设备、通讯终端舱体来说适配性极强。结构的核心功能逻辑集中在把手与锁舌的联动设计上：长条形圆柱把手通过两端的转轴座固定在门体外表面，

　　常态下把手与门体表面平行贴合，锁舌在内部扭簧的作用下伸出，卡入舱体边框的锁止槽内，实现门体的闭合锁止；当需要开门时，向下按压把手靠近锁舌的一端，把手绕转轴转动的同时，通过转轴端的偏心拨块带动内部锁舌回缩，脱离舱体边框的锁止位，继续向下施力即可带动门体绕另一侧的铰接边翻开，整个开门动作单手握持即可完成，操作行程仅需15mm左右的按压距离，施力方向符合人手自然下按的发力习惯，长时间操作也不会产生手部疲劳。从设计思路层面拆解，这套结构刻意简化了内部传动零件的数量，整个联动机构仅包含把手本体、两个转轴固定座、偏心拨块、锁舌滑块、复位扭簧五个核心零件，没有多余的传动连杆，既降低了加工装配的成本，也减少了长期使用过程中零件松脱、卡滞的故障点。

　　把手采用圆柱型外观设计，表面做滚花防滑处理，即使操作人员戴薄型劳保手套也能稳定施力，不会出现打滑的情况；锁舌的伸出端做了15度的导向斜面，关门时不需要刻意对齐锁止位，只要向下按压门体，锁舌接触到舱体边框的导向边就会自动压缩回缩，到位后自动弹出锁止，不需要额外的锁门操作，对于需要频繁开合检修的设备舱门来说，能有效提升日常运维的操作效率。在尺寸适配性上，把手的有效握持长度设置为120mm，刚好覆盖成年人手掌的握持宽度，转轴座的突出高度控制在12mm以内，不会因为突出过多造成运输过程中的磕碰，也避免了日常走动时勾挂衣物的风险；锁舌的有效锁止深度设置为6mm，既保证了锁止状态下门体不会因为振动意外松脱，

　　也不会因为锁止过深造成开门时需要过大的按压力度。针对户外使用场景，这套结构的所有外露零件都可以采用不锈钢或者喷塑冷轧钢材质，转轴位置预留了润滑脂加注的微小间隙，长期在多尘、潮湿的环境下使用也不会出现锈死卡滞的问题；内部的复位扭簧采用304不锈钢材质，弹性衰减周期超过一万次开合循环，能满足设备全生命周期的使用需求。在实际选型适配时，需要注意门体铰接边的转动阻力要和扭簧的复位力度匹配，避免出现锁舌回缩后被扭簧带回原位、导致门体无法正常翻开的情况，同时锁舌对应的舱体边框锁止槽需要做R2的圆角处理，减少锁舌伸缩过程中的摩擦阻力，提升操作的顺滑度。
