垂直轴风力发电机组风轮结构

　　这套垂直轴风力发电机组的风轮结构，在分布式微电网、海岛离网供电、山区通信基站备用电源、厂区屋顶风光互补系统里都有明确的落地场景，和常规水平轴风机需要主动对风的逻辑不同，垂直轴风轮对任意方向来风都可以直接捕获气动转矩，不需要配置偏航回转机构，在风向紊流、阵风切换频繁的近地面安装环境里，运维复杂度更低，也不用预留偏航动作的避让空间。

　　从实际用途来看，整套风轮承担把来流风的动能转化为主轴旋转机械能的核心作用，叶片在绕主轴公转的过程中，不同方位角下翼型两侧形成压差，驱动轮毂持续输出扭矩，后端可以直连低速永磁发电机，也可以搭配增速机构匹配常规转速发电机，在低风速区域启动时，多叶片布局的启动力矩比少叶片方案更有优势，微风条件下就能带动转子越过静摩擦死区。

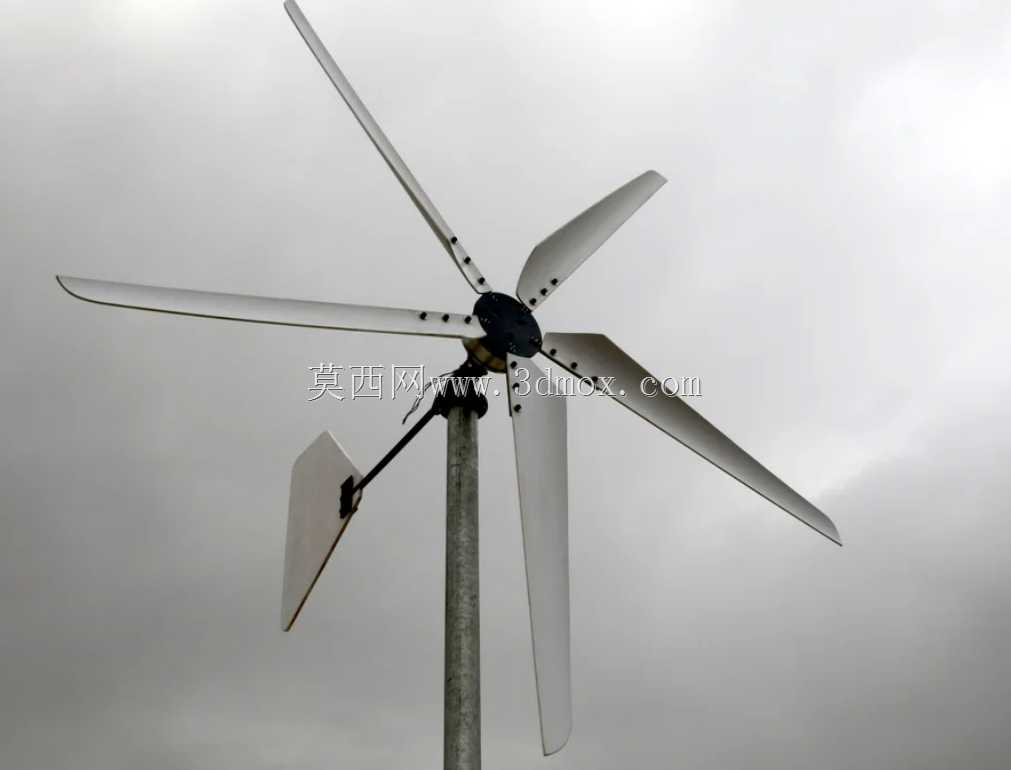

　　结构设计上，五支长叶片沿轮毂周向均匀分布，每支叶片都采用流线型翼型截面，从叶根到叶尖做了渐缩扭转变形，叶根位置通过连接座和轮毂刚性固定，叶尖收窄可以降低高速旋转时的翼尖涡流损失，同时减小叶尖线速度带来的气动噪声。轮毂部分整合了主轴安装座、叶片定位法兰、整流罩，前端的椭球形整流罩可以梳理进入风轮中心区域的气流，避免气流在轮毂正面形成滞止涡区，降低不必要的气动阻力。叶片和轮毂的连接位置预留了足够的螺栓排布空间，实际建模时可以在连接座上布置沉头螺栓孔，配合防松垫片承受风轮旋转带来的离心拉力与挥舞弯矩。

　　外形尺寸层面，整套风轮的旋转扫掠直径由叶片展向长度决定，安装时需要在风轮外围预留至少1.2倍扫掠半径的无障碍空间，避免周边建筑物、树木遮挡入流风，同时要给叶片旋转留出安全防护距离，防止异物触碰高速运动的叶尖。垂直轴的安装基座只需要在底部固定主轴支撑塔架，风轮整体重心落在主轴轴线上，塔架承受的交变偏载比水平轴风机更小，基础浇筑时的配筋量可以相应优化，屋顶安装场景下对建筑屋面的荷载分布也更友好。

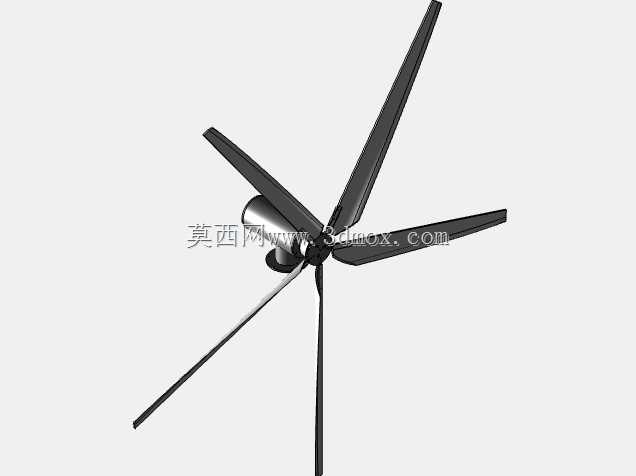

　　建模过程中可以先绘制单支叶片的翼型基准草图，沿叶片展向路径做扫描成型，同步叠加扭转角与截面缩放参数，完成单叶后通过周向阵列得到全部叶片，再依次搭建轮毂、整流罩、主轴连接段的实体结构，装配时校验叶片和轮毂连接面的同轴度，模拟旋转工况下的质心偏移，提前做动平衡配重校核，避免实际运转时出现异常振动。这类结构在城市分布式风电、牧区独立供电、监测站点自供电系统中，都可以凭借无需对风、启动风速低、运维简便的特性，适配复杂多变的野外与城区安装环境。
