博世M60光伏板组件三维结构设计

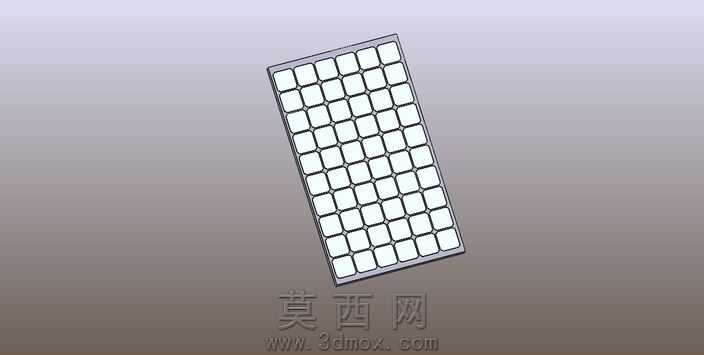

本作品为光伏板组件的三维建模设计，采用SolidWorks完成全参数化建模流程，整体建模过程严格遵循光伏组件的实际生产尺寸规范，还原了博世M60光伏板的真实外观与结构特征。建模初期先梳理光伏板的整体尺寸比例，确定矩形面板的长宽厚参数，以基准面为定位基础绘制外框轮廓草图，通过拉伸凸台命令生成光伏板的金属外边框结构，边框的边角处做了微小的倒角处理，还原实际产品的装配工艺细节，避免尖锐边角的安全隐患。面板区域的电池片排布是建模的核心部分，先绘制单个正方形电池片的草图，通过线性阵列命令按照6行10列的排布规律完成全部电池片的布局，阵列过程中严格控制相邻电池片的间距，还原真实光伏板电池片的排布密度，每个电池片都做了微小的厚度拉伸，区分于背板的平面结构，同时给电池片表面赋予哑光浅灰的材质，模拟晶硅电池片的真实质感。外边框部分赋予银灰色金属材质，添加轻微的反射效果模拟铝合金边框的金属光泽，背板部分赋予深灰色哑光材质，区分于正面电池片的视觉效果。建模过程中对光伏板的分层结构做了清晰的结构区分，从正面的钢化玻璃覆盖层、中间的电池片阵列层到背部的背板保护层、外围的铝合金封装边框，各部分结构的装配关系清晰，没有出现结构干涉的问题。渲染阶段采用渐变灰的纯色背景，调整光源角度为斜向45度打光，让光伏板的边框产生自然的明暗过渡，电池片表面呈现均匀的漫反射效果，清晰展现出电池片的网格排布特征，同时在模型表面添加了轻微的环境反射，提升整体渲染的真实感。设计过程中充分考虑了光伏组件的实际应用场景，整体结构规整，参数化的建模方式支持后续对电池片数量、整体尺寸的快速调整，可用于光伏产品的结构展示、装配教学或者相关新能源项目的方案演示使用，模型的细节处理到位，无论是边框的封装结构还是电池片的排布细节都贴合真实产品的设计特征，没有过度简化关键结构，能够直观展现该款光伏板的整体外观与结构组成。
