超小型竞赛轮式机器人紧凑结构设计

　　该轮式移动机器人面向受限空间内的竞赛任务开发，整体结构围绕极小体积约束展开，整机外轮廓控制在8cm见方的安装边界内，适合在规则严格限定尺寸、重量和布置空间的小型机器人赛事中使用。现场任务通常要求机器人在狭窄赛道、密集障碍或小型作业区内完成快速移动、姿态调整和任务执行，因此底盘不能采用常规小车的松散堆叠方式，而需要把驱动、传动、供电、控制和感知相关部件压缩到同一封闭空间内，同时保留装配、调试和维护的可达性。

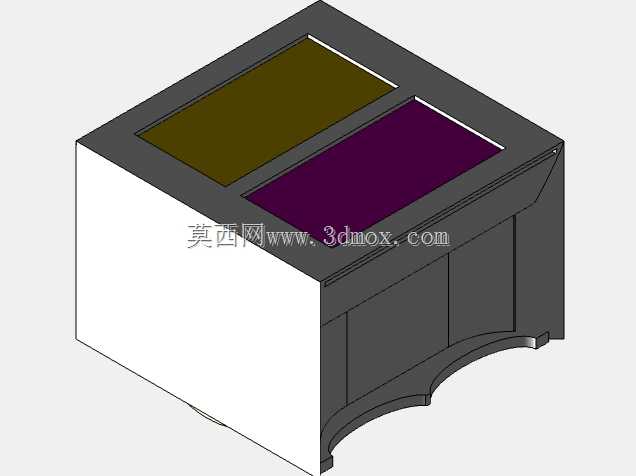

　　从结构布置看，车体采用低矮盒式底盘，外壳与内部支架共同形成安装基准。两侧轮组贴近车体边缘布置，以在有限宽度内获得尽可能大的轮距，提升直线行驶稳定性和转向抗倾覆能力。轮子位于底盘下部两侧，驱动元件布置在轮轴附近，使动力传递路径缩短，减少中间轴、联轴器和多余支撑件带来的空间占用。底盘上方预留电路板安装区域，控制板、驱动板和相关电子元件按层叠方式固定，板间通过支柱或定位柱保持安全间隙，既避免导线与运动部件干涉，也便于排查接线和更换模块。

　　驱动部分采用直流电机配合正齿轮传动。该方案在小尺寸机器人中具有明显工程实用性：电机本体可沿车体长度或宽度方向紧凑安放，通过齿轮副把转矩传递到轮轴；齿轮传动比可根据轮径、目标速度和爬坡需求选取，使电机工作在较合适的转速区间。设计时需要重点控制齿轮中心距、轴孔配合和轮轴同轴度，否则在极小壳体内容易出现啮合偏紧、噪声增大或单侧卡滞。轮轴支撑应尽量靠近轮子受力位置，缩短悬臂长度，以降低轴端弯曲变形；轴承或轴套处需保留拆装空间，不能因追求外观封闭而完全牺牲维修性。

　　供电与控制元件的布置遵循质量集中、重心降低的原则。电池作为相对较重的部件，宜靠近底盘中部或下部安放，使整机重心落在两轮支撑区域附近，减少急加速、急停和转向时的俯仰趋势。固定板承担电池、主板和电源模块的定位作用，其孔位不仅要满足螺钉固定，还要考虑导线走向、接插件插拔方向以及短路防护。主板与电源板之间应留出绝缘间隙，功率器件附近避免紧贴易燃薄壁件；若驱动电流较大，还应在结构上预留散热通道，避免外壳完全封闭后热量积聚。

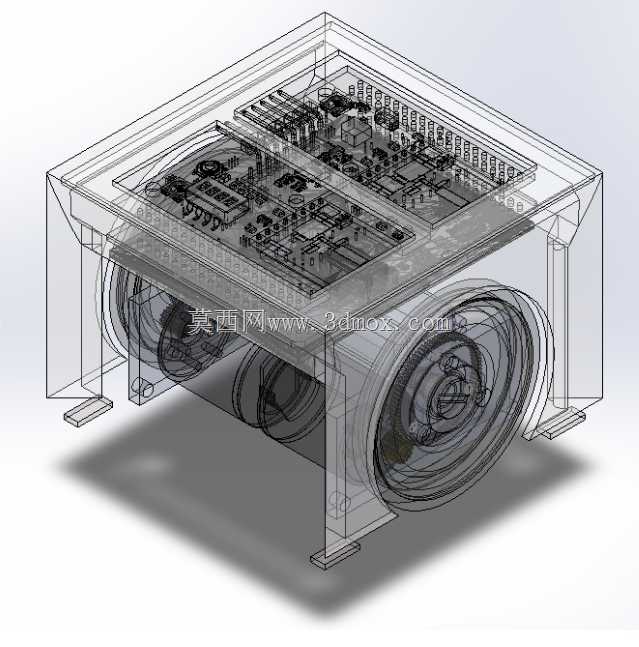

　　车体外壳采用透明可视的表达形式，便于在结构评审和教学演示中直接观察内部齿轮、轮轴、电路板和电池的相对位置。实际加工时，外壳可选用轻质板材或3D打印件，但需关注壁厚与连接刚度。侧板与底板连接处承受轮轴反作用力和碰撞载荷，不能只依赖薄壳自支撑；关键承力部位应设置加强筋、折弯边或局部加厚柱。底部支撑脚或辅助接触点的高度需要与轮径匹配，既要防止底盘过低摩擦赛道，也要避免机器人侧翻后无法恢复姿态。

　　安装边界方面，所有外露部件均应纳入8cm立方空间内校核，包括导线接头、焊点、固定螺钉头部和轮子最外圆。三维布置时不能只检查静态装配干涉，还应模拟轮子转动、齿轮啮合、线束弯曲和电路板插拔过程。导线应沿壳体边角或支架内侧走线，并通过线卡、扎带或预留槽位固定，防止松散导线卷入轮轴。前后端可根据任务需要增加传感器安装位，但附加模块不得破坏原有紧凑重心，也不应使外形超出赛规限制。

　　该结构的核心价值在于用极少空间完成完整移动机器人功能集成：轮式底盘提供运动基础，正齿轮传动保证转矩输出，电池与主板分层布置提高空间利用率，透明外壳则兼顾防护和内部展示。对于从事小型机器人设计、竞赛装备开发和紧凑机电结构建模的人员而言，该方案可作为驱动布局、板件固定、轮轴支撑和受限空间装配校核的参考对象。
