140毫米Jonsbo机箱散热轴流风扇

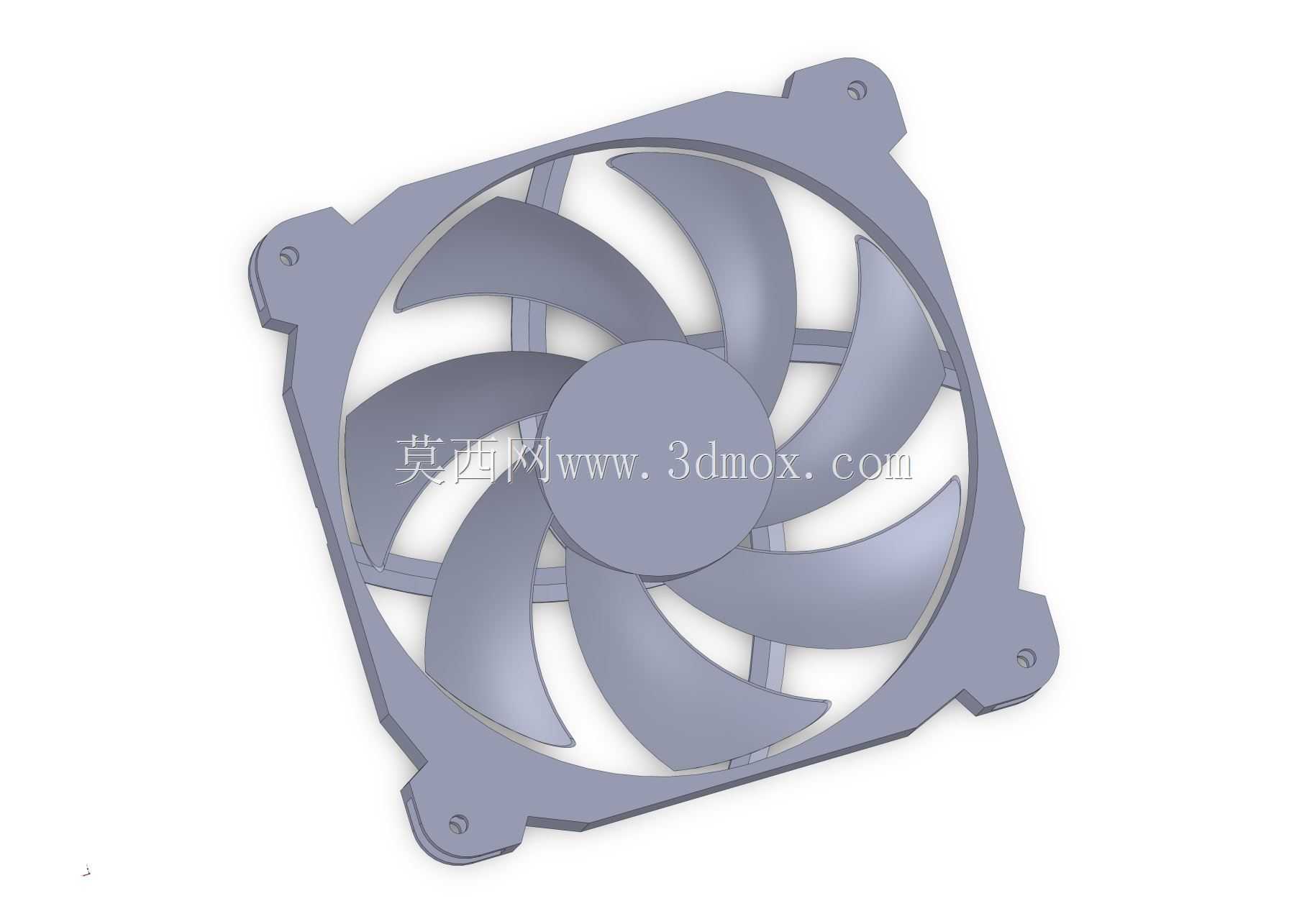

　　该三维对象呈现的是一款140毫米规格方形框架轴流散热风扇，主要面向台式计算机机箱、塔式散热器、小型工控机柜以及局部风冷通道的结构布置与装配校核。风扇在整机热管理中承担把发热元件周围热空气定向排出、或将外部冷空气引入封闭腔体的作用，其性能不仅取决于叶片气动形态，也与安装位置、开孔面积、周边遮挡和风道阻力密切相关。建模时把外框、叶片、轮毂和安装孔位作为核心表达对象，能够直观反映风扇在设备内部的占用空间和装配边界。

　　从外形看，风扇采用常见的方形外框结构，四角设置安装固定区域，孔位围绕角部布置，便于通过自攻螺钉、橡胶钉或减震钉固定在机箱面板、冷排支架或散热鳍片组上。140毫米级别风扇相较120毫米产品具有更大的扫风面积，在相同转速下通常可以推动更多空气，同时在较低转速区间获得相对平缓的噪声表现，因此常用于对风量、静音和机箱内部空间都有要求的场景。框架厚度、角部圆角和侧边加强筋会影响整体刚性，实际装配中还要考虑线缆出线方向、插接件位置以及手指防护网的干涉。

　　叶片部分采用多叶片轴流布局，叶型从轮毂向外缘逐渐展开，叶面带有扭转和弯曲特征。这种形态的设计重点在于让空气沿风扇轴向获得连续加速，同时减小叶尖附近的涡流损失。轮毂直径占据中心一定比例，既为电机容纳空间提供结构基础，也影响叶片根部有效长度。轮毂过大时会压缩叶片面积，过小则限制电机布置和叶片根部强度，因此在消费级机箱风扇中通常在二者之间取平衡。模型中叶片与外框之间保留径向间隙，间隙过小会提高制造和装配公差要求，轻微变形就可能产生擦框；间隙过大则会形成叶尖泄漏，降低风压并增加紊流噪声。

　　在工程应用中，这类风扇并不单独决定散热结果，而是与散热器鳍片密度、防尘网开孔率、机箱进出风口、背板走线和硬盘笼遮挡共同构成风路系统。若用于机箱排风，风扇宜布置在热风自然聚集的后部或顶部；若用于进风，则需要前方留有足够吸气空间，避免面板开孔过小造成入口损失。将风扇压在水冷排或风冷鳍片上时，还要核对扇叶与鳍片、水管、内存条、主板散热装甲之间的距离。140毫米风扇虽然风量潜力较大，但对安装孔距、框架厚度和兼容支架的要求也更明确，结构设计阶段若只看标称尺寸而不建立三维装配关系，后期很容易出现孔位不匹配或扇框与线缆冲突。

　　建模思路上，外框可按薄板围合与角部安装座组合处理，四角螺钉孔需要表达真实孔径和沉台区域；叶片适合通过曲面叶型阵列生成，先确定轮毂、外缘直径、叶片数量和安装角，再调整叶背弧线与前缘后掠关系。对于仅用于整机布局的简化模型，可以省略电机内部绕组、轴承和详细卡扣，但应保留外轮廓、厚度、安装孔、轮毂突出面以及扇叶旋转包络。这样在数字样机中进行干涉检查时，能够判断风扇转动区域是否贴近线缆、管路或钣金件，也能用于维修拆装路径评估。

　　安装边界方面，除方形外框的长宽尺寸外，还要关注风扇前后预留空间。进风侧若紧贴密实面板，空气只能从有限缝隙进入，会产生明显节流；出风侧若直接面对鳍片或线束，也会破坏轴向流场。四角固定件会增加少量装配高度，橡胶减震钉还需要穿过面板孔并预留拉伸空间。对于机柜或小型设备，风扇外框与钣金开孔之间可设置海绵垫或减震圈，以降低振动传递。线缆从框架一角引出时，三维布置中应给出出线方向和最小弯曲半径，避免合盖后压线。

　　该模型适合用于机箱热设计演示、风冷部件选型校核、机柜风道方案沟通以及装配教学。它把消费级散热风扇最关键的机械接口和气动外形集中呈现出来：方形框架决定安装兼容，叶片曲面决定气流推动方式，轮毂和角部结构反映真实设备的空间约束。通过这类模型，结构工程师可以在方案早期把风扇从一个孤立元器件转化为整机风路中的具体部件，提前发现孔位、间隙、风向和维护空间方面的问题，从而减少样机阶段反复修改钣金孔位和支架的风险。
