便携铝合金医疗试剂储运防护箱

　　这款铝制箱体的三维结构，最初是围绕临床检验场景里胆红素检测试剂盒、采样试管与小型诊断组件的转运需求搭建的，在结构建模阶段并没有先从外观曲面入手，而是先把储运全流程的边界约束逐一拆解：检验科样本从采血点到检测台的短途搬运、外出筛查时随车携带的颠簸工况、实验室台面临时放置的操作空间，还有冷链周转箱内叠放的挤压风险，这些实际使用里的受力和空间限制，才是整个箱体结构设计的核心出发点。

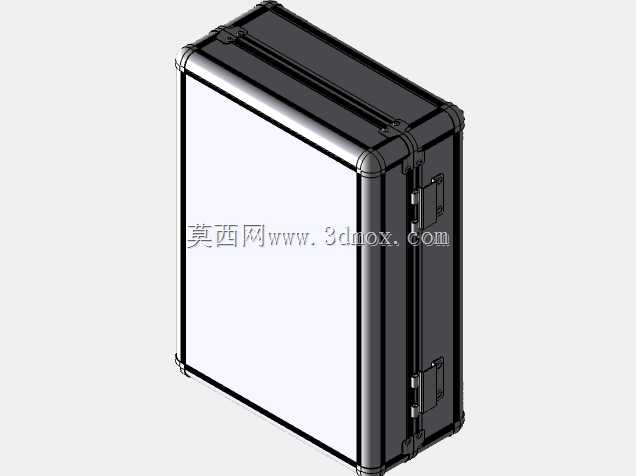

　　从外部轮廓来看，箱体采用直立长方体的基础形态，长宽高比例偏向窄高型，这种比例并非随意设定：一方面适配常规检验操作台的侧边置物空间，台面进深有限时，窄高箱体不会占用过多操作区面积，操作人员取用试剂时无需大幅侧身；另一方面，直立布局让内部竖向收纳空间得到充分利用，长型采样试管、条状试剂盒可以沿箱体高度方向竖直放置，避免液体试剂横置渗漏。箱体的外轮廓边界做了全包式防护设计，八个棱角位置都加装了硬质防撞包角，包角通过铆钉与铝制框架锁紧，在建模时特意将包角的突出量控制在8毫米以内——这个尺寸既可以在箱体跌落、碰撞时先于箱体面板接触接触面，吸收冲击能量，又不会因为突出过多导致箱体无法紧密叠放，浪费储运空间。

　　箱体的主体承重框架采用挤压铝型材弯折拼接而成，型材截面设计为带内凹槽的矩形管，凹槽一方面用于嵌入箱体的内外层面板，另一方面作为内部隔层插件的安装导轨。铝型材的壁厚在结构计算时选取了1.2毫米的规格，这个参数是反复权衡后的结果：壁厚低于1毫米时，箱体满载试剂后侧边框架会出现可见的挠曲变形，长期搬运后框架拼接处容易松动；壁厚超过1.5毫米则会让箱体整体重量大幅上升，医护人员单手提运时负担过重，1.2毫米的壁厚配合框架内部的横向加强筋，既能保证满载状态下框架的刚性，又能把空箱重量控制在合理区间。框架的拼接节点没有采用焊接工艺，而是用内置角码加抽芯铆钉连接，这种结构在三维建模时特意预留了装配间隙，避免铝型材加工公差导致组装卡滞，同时可拆卸的节点结构也方便后期更换损坏的面板或五金件，无需整体报废箱体。

　　箱体的开合结构设置在正面侧边，采用双锁扣搭配双侧合页的配置。两个金属锁扣分别布置在箱门高度的三分之一与三分之二位置，锁闭时可以让箱门沿整个高度均匀压紧密封条，不会出现局部缝隙。锁扣的搭扣结构做了防误触设计，扣合后需要向上掀起保险拨片才能开启，避免搬运过程中磕碰导致箱门意外弹开。箱门与箱体连接的合页选用暗藏式款式，合页轴完全隐藏在框架内部，外部没有突出的轴端，既减少了勾挂其他物品的风险，也让箱体外观更加整洁。箱门内侧和箱体开口的贴合面，整圈粘贴了发泡橡胶密封条，密封条的压缩量设计为1.5毫米，箱门锁紧后密封条被均匀压缩，可以阻挡外界灰尘、少量泼溅液体进入箱内，对于需要避光、防潮的胆红素检测试剂来说，这种密封结构能有效避免试剂受潮失效，也能防止箱内试管意外渗漏时液体流出污染外部环境。

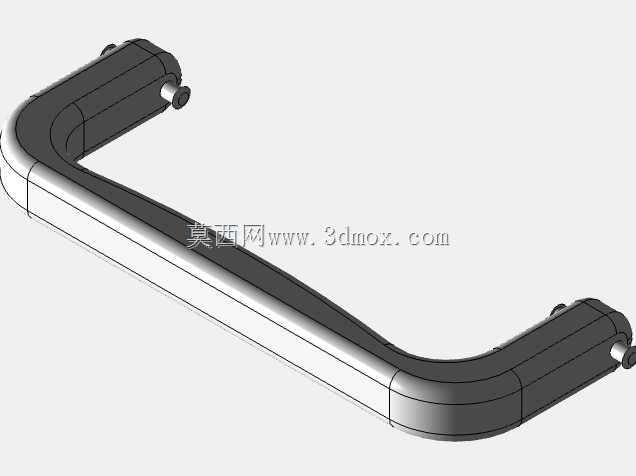

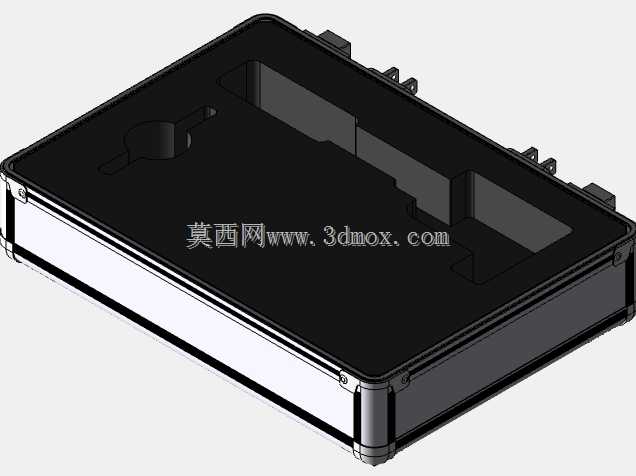

　　内部收纳空间的设计完全贴合检验耗材的形态，建模时没有做成固定隔层，而是在铝框架的内凹槽里预留了多组插槽，可根据每次携带的耗材类型灵活插入分隔板。分隔板采用轻质硬质板材，表面贴覆防滑缓冲垫，插槽的间距按照常用耗材的尺寸设定：可以分隔出适配10毫升、5毫升采样试管的竖向插孔区，试剂盒平放的多层置物区，还有放置移液器、检测卡的小型工具格。针对胆红素检测这类对光照敏感的试剂，箱体的外层面板选用了不透光的复合板材，内层则铺设缓冲泡棉衬层，泡棉根据试剂瓶的外形预铣出定位凹槽，试剂瓶嵌入后完全被泡棉包裹，车辆行驶颠簸、箱体轻微跌落时，泡棉可以吸收冲击能量，避免玻璃试管碰撞碎裂。箱体顶部安装了一体式折叠提手，提手的握持部位包裹软质防滑胶套，提手的转轴做了限位设计，提起时提手自动保持竖直状态，放下时可以完全贴合箱体顶面，不会突出影响叠放。

　　在实际应用场景里，这类箱体不仅用于医院检验科的内部转运，也适配基层外出体检、现场流行病学筛查的需求：医护人员携带箱体前往社区、乡村开展检测时，箱内可以一次性装载完成百余份样本检测所需的试剂、试管与小型工具，箱体的铝制外壳可以抵御户外搬运时的磕碰，密封结构也能应对雨天短途行走的泼溅。箱体放置在医用冷链运输箱内时，外部的标准长宽尺寸可以和冷链箱的内部卡位匹配，多个箱体并排摆放不会晃动，棱角的防撞包角也避免了箱体之间摩擦刮损。从结构设计的角度看，整个模型把铝型材框架的承重特性、缓冲内衬的防护作用、灵活可调的内部分区结合在一起，没有多余的装饰结构，每一处外形特征都对应实际储运中的功能需求，建模时所有五金件、型材截面、内衬凹槽都做了完整的实体还原，装配关系完全符合实际加工工艺，可以直接用于钣金加工、型材裁切的工艺参考，也能为同类医疗储运防护设备的结构设计提供可落地的参照。
