这类吊挂式阻尼减震构件在工程现场的使用场景覆盖很广,从车载精密仪器的悬挂支撑、工业管线的隔振吊挂,到小型动力机组的浮动安装、试验台架的冲击缓冲都能见到同结构方案。它的核心作用是把设备运行或者外部传递过来的振动冲击能量,通过弹簧形变和内部阻尼介质的耗散作用逐步吸收,避免刚性连接带来的冲击脉冲直接传递到被保护设备上,既可以降低振动带来的紧固件松脱、精密元件疲劳失效风险,也能减少设备运行时的振动向外扩散。

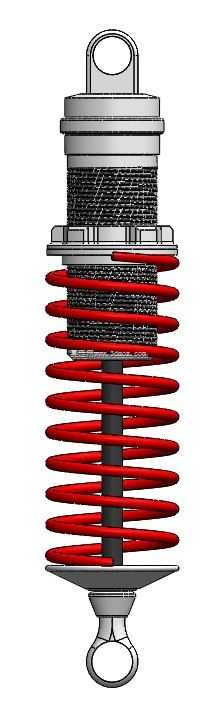

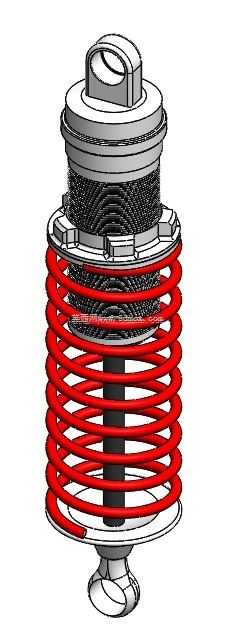

从结构布局来看,整套构件沿中心轴线对称布置,上下两端都设计了带通孔的吊环式连接端,上端吊环用于和固定机架、吊挂基座做铰接配合,下端吊环则连接需要隔振的设备本体,铰接的连接形式允许两端存在小角度的偏摆,不会因为安装面的微小错位产生额外的弯曲附加载荷。中心位置设置了贯穿的导向芯轴,芯轴外部套置阻尼工作筒体,筒体内部可以填充液压油或者高阻尼弹性材料,当两端受到轴向相对冲击时,芯轴和筒体之间产生相对位移,阻尼介质通过节流间隙或者材料内摩擦把动能转化为热能耗散掉,避免弹簧受冲击后出现长时间的往复共振。
外置的大节距圆柱螺旋弹簧是这套构件的主要弹性承载部件,弹簧选用大线径的弹簧钢卷制,自由状态下弹簧两端分别抵靠在上下支撑座的定位台阶上,预压装配后弹簧始终保持受压状态,既可以承担吊挂方向的拉伸载荷,也能承受设备下压方向的压缩载荷。弹簧的螺距经过匹配设计,在额定载荷区间内弹簧刚度保持线性特性,当冲击载荷超过额定值后,相邻弹簧圈会逐步贴合,刚度随之上升形成硬限位,避免过大冲击行程拉坏内部阻尼筒体或者造成连接端脱开。弹簧外侧没有设置封闭罩壳,一方面可以在工作时直接散发阻尼过程产生的热量,避免长期连续振动下阻尼介质温度升高导致性能衰减,另一方面也方便日常巡检时直接观察弹簧表面是否出现裂纹、锈蚀或者永久变形,运维排查不需要拆解整套构件。
上端连接座和阻尼筒体之间设置了多层叠合的密封与导向结构,外层的网状纹理段既可以作为防尘防护层,阻挡现场粉尘、碎屑进入筒体配合间隙,也能在小幅度横向摆动时提供辅助的弹性限位。下端支撑座采用扩口式的盘状结构,弹簧下端整圈贴合在盘座的端面上,载荷可以均匀分布到弹簧整个环形端面上,不会出现局部应力集中导致弹簧圈早期断裂。
做结构建模的时候,首先要锁定的安装边界是两端吊环的中心距,这个尺寸决定了减震器的额定安装空间,吊环的内孔直径需要和配套的铰接销轴尺寸匹配,销轴配合一般选小间隙配合,既保证铰接转动灵活,又不会因为间隙过大产生横向撞击。外置弹簧的外径是横向安装的最大边界,布置设备周边管线的时候要留出弹簧形变时的径向膨胀余量,弹簧受压时外径会有微量增大,不能和周边构件发生摩擦干涉。轴向方向要预留出足够的动行程空间,向上的最大拉伸行程和向下的最大压缩行程都不能和周边结构发生硬碰撞,通常选型时会把设备额定工况下的振动幅值乘以1.5到2倍的安全系数作为动行程预留量。
设计选型阶段需要先核算被承载设备的总重量,把弹簧的静变形量控制在合理区间,静变形过小说明弹簧刚度过大,隔振效果会明显下降,静变形过大则会让设备安装后静下沉量超标,容易拉拽相连的管线。阻尼系数的匹配要和弹簧刚度做对应,阻尼过小压不住弹簧的往复弹跳,设备受冲击后会长时间上下晃动,阻尼过大则会让构件趋近刚性连接,失去隔振作用,通常会把阻尼比调整在0.2到0.35的区间,兼顾冲击吸收和振动抑制的需求。建模时所有配合面都要保留合理的装配公差,吊环和销轴的配合面、弹簧两端和支撑座的贴合面、芯轴和筒体的导向配合面都要做同轴度约束,保证加载时所有作用力都沿中心轴线传递,避免出现偏载导致弹簧侧弯、芯轴卡滞的问题。
