环形交错编织线网镂空结构件

项目分类:通用机械零部件 发布时间:2024-11-12 ID:792004
  • 环形交错编织线网镂空结构件
  • 环形交错编织线网镂空结构件
  • 环形交错编织线网镂空结构件

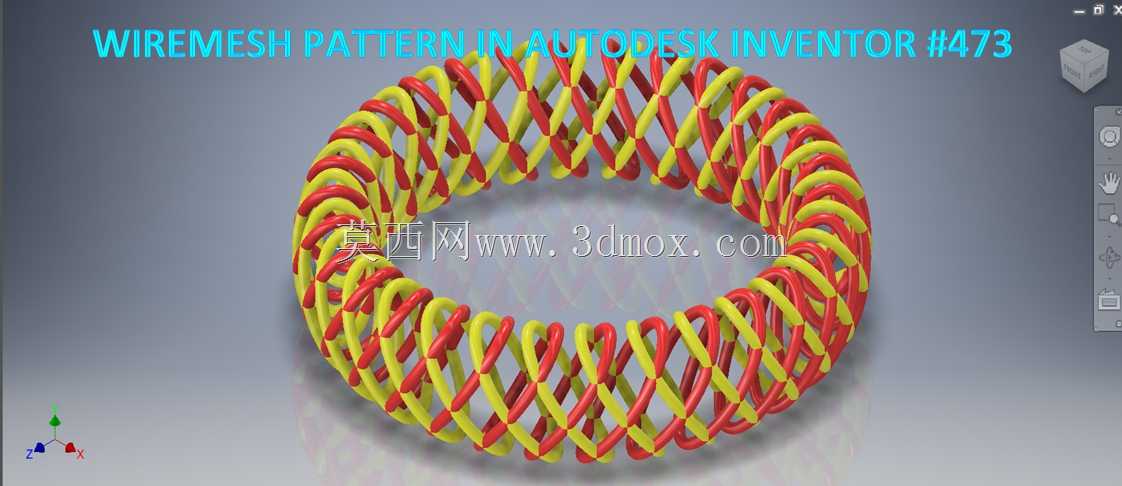

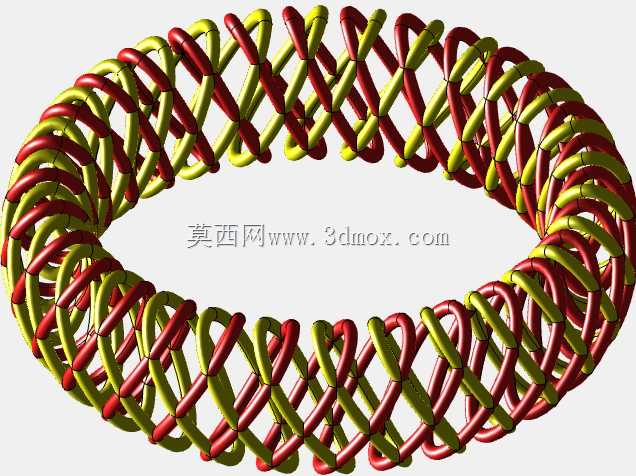

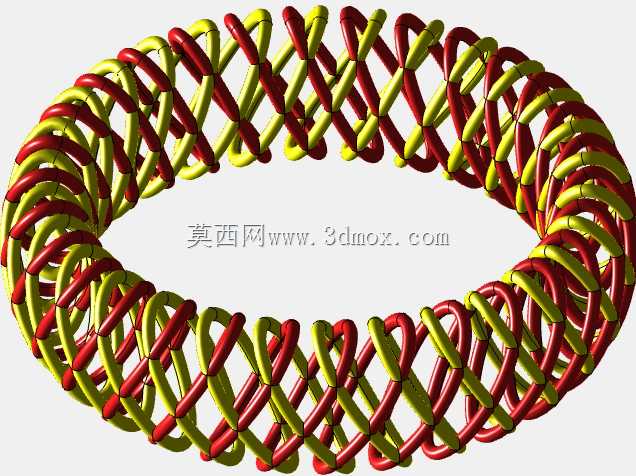

  这个结构件的核心并不是追求一个封闭实体,而是通过连续杆件在环形空间内的交叉、缠绕和分层,形成具有明显视觉密度与空间通透感的线网形态。整体外轮廓接近圆环,杆件沿周向反复绕行,同时在径向和高度方向产生规律偏移,使红色与黄色两组构件在视觉上交替出现,形成类似编织网笼的效果。对于从事结构设计的人来说,这类形态常用于防护外罩、装饰性导流罩、设备通风围罩、教学演示件以及需要兼顾轻量化与外观识别度的环形部件。

  从实际用途看,线网式环形结构最直接的价值在于减重和通透。若采用完整圆环壳体,材料占用量大,内部空间被封闭,流体通过、视线观察和散热都会受到限制;而采用交错杆件后,外轮廓仍然保持环形边界,内部却保留大量开孔区域,空气可以穿过网孔,操作人员也能够观察内部运动件或介质状态。在小型设备外围,这种结构可以作为旋转部件的安全防护笼;在展示设备中,它又可以承担外观包覆件的作用,使机械本体在不增加大面积封闭面板的情况下获得完整造型。

  结构设计时,首先要确定的是环形中心线所在的基准面以及环体的主半径。主半径决定整个构件占用的空间范围,杆件中心线则围绕该环形路径进行螺旋偏移。单根杆件不能简单理解为平面圆弧,因为它在绕环一周的过程中同时存在上下起伏和内外侧换位,这就要求路径具有连续曲率,避免在交叉区域出现急转折。若路径曲率变化过于剧烈,后续生成实体时会造成局部截面自交,尤其是在杆件直径较大、网孔间距较小时,相邻构件容易发生异常融合。

  两组杆件采用相反方向的螺旋趋势,是形成编织感的关键。一组沿顺时针方向绕环前进,另一组沿逆时针方向绕环前进,二者在环面上周期性相遇。交叉点并不一定要全部做实体合并;在概念设计阶段,可以保留相互跨越的关系,让一根构件位于上方、另一根位于下方,从而形成真实编织的层次。若用于工程承载,则需要进一步判断交叉位置是否采用焊接、卡扣、绑定或整体增材制造。不同连接方式会改变结构刚度,也会影响后期装配与维护。

  外形尺寸方面,这类构件的安装边界主要由外径、内径、环体宽度和最高最低点决定。由于杆件存在起伏,不能只按平面圆环的厚度标注,而应建立完整包络体,检查其在高度方向上的极限位置。若该网笼安装在旋转设备外侧,内径边界必须与内部运动件保留安全间隙;若用于风道或冷却区域,网孔方向应尽量顺应气流路径,减少无意义的阻挡。外径边界则要考虑外壳、支架或相邻零部件的安装空间,避免视觉上看似通透、实际装配时却与外围护板发生干涉。

  设计思路上,可以先构建环形基础曲面,再在曲面上布置螺旋引导线。引导线的数量决定网孔密度:杆件数量少,开孔大,质量轻,但防护能力和形态饱满度较弱;杆件数量多,外观更细密,却会增加材料消耗和风阻。杆件截面直径也要与曲率半径匹配,过粗的截面会让交叉区域拥挤,过细又会削弱结构感。对于三维建模而言,重点不在单独绘制每一根杆件,而在于建立可重复的阵列与缠绕逻辑,使周向分布均匀、相位关系稳定。

  在功能特性上,这种线网结构具有较好的形态适应性。它不像实心环那样依赖连续壁面承载,而是通过多根曲线构件共同围成空间骨架。受到外部轻载时,力会沿杆件路径传递到多个交叉区域,整体表现出一定的弹性和分散承载能力。若作为防护件使用,需要关注杆件间距对手指、工具或飞溅物的阻隔效果;若作为装饰导流件,则应重点控制表面连续性和交叉顺序,使两组构件在各个视角下都保持清晰的韵律。

  从加工角度看,复杂连续曲线更适合增材制造、柔性杆件弯曲成型或分段装配。若采用金属线材弯制,需要考虑回弹、夹具定位和交叉点固定;若采用塑料件打印,则要注意悬空段支撑与杆件搭接方向。模型中红黄两色也有助于区分两组螺旋体系,在工程沟通时可以直观表达前后跨越关系,而不是把所有构件混在同一颜色中难以辨认。

  实际建模检查时,应围绕环形中心轴进行周向剖切和间隙测量,重点看内侧最密区域是否存在杆件过近、交叉顺序混乱或截面畸变。对于安装面,若该结构需要固定在设备上,还应在环体背部或端部补充连接耳、压圈或支座;当前形态更偏向独立线网骨架,能够清楚表达曲面缠绕和网孔分布逻辑,为后续防护罩、装饰环或轻量化围笼设计提供几何基础。
