PCD84mm四孔精密钻模夹具结构

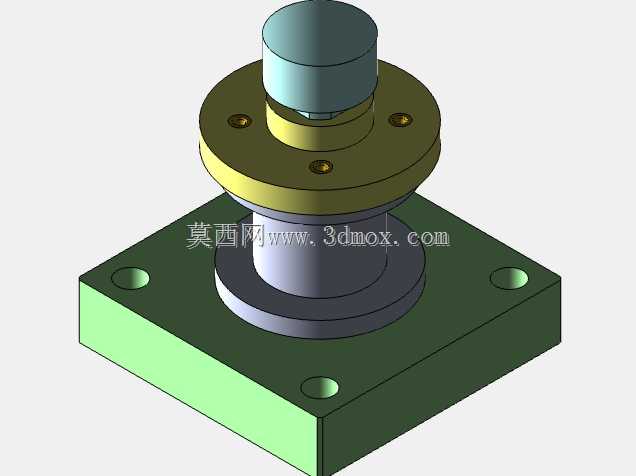

　　在交流稳压器的壳体类零件批量加工场景中，法兰安装面的连接孔位精度直接决定后续组件装配的同轴度与密封可靠性，这类孔加工如果采用划线找正的方式，不仅单件装夹找正时间长，批量加工时的孔位位置度离散性也很难控制在工艺要求范围内，这款精密钻模就是针对这类法兰盘类零件的钻孔工序开发的专用工装。从安装边界来看，工装底部采用方形安装基座，基座上预留四个沉头安装孔，可直接通过内六角螺栓固定在钻床工作台或者专用组合夹具基板上，基座的底面做了精磨处理，平面度控制在0.02mm以内，保证工装安装后与钻床主轴的垂直度基准稳定，不会因为安装面的平面度误差导致钻孔倾斜。上部的钻模板定位基准采用台阶式圆柱定位结构，与待加工工件的内孔基准采用小间隙配合，

　　配合间隙控制在0.01-0.02mm之间，既可以保证工件装拆顺畅，又能限制工件的径向窜动，保证孔位的位置度精度。钻模板上的四个钻套孔按照PCD84mm的分度圆均匀分布，对应加工的孔径为6mm，钻套采用标准的可换钻套结构，磨损后可以快速更换，不需要重新加工钻模板，延长整套工装的使用寿命。设计过程中首先考虑的是装夹的便捷性，顶部采用快换式压紧螺母结构，工件套入定位柱后，只需要拧紧顶部的滚花螺母就可以完成工件压紧，不需要额外的扳手工具，单件装夹时间可以控制在10秒以内，适合中小批量的零件加工场景。钻套的导向长度经过核算，针对6mm直径的高速钢钻头，导向长度取钻头直径的2.5倍，既可以保证钻头切入时的导向精度，避免钻头引偏，

　　又不会因为导向长度过长导致钻头排屑不畅、发热磨损加剧。工装的主体结构采用45号钢调质处理，硬度控制在HB220-250之间，既保证足够的结构刚性，钻孔过程中不会因为切削力产生结构变形，又具备较好的加工工艺性，降低制造成本；钻套部分采用T8A工具钢淬火处理，硬度达到HRC58-62，具备优秀的耐磨性能，承受钻头的反复摩擦也不会快速出现导向间隙超标的问题。实际使用过程中，这套钻模可以直接省略划线、打样冲眼的工序，工人只需要将工件定位装夹到位，就可以直接进给钻头完成钻孔，加工出的四个6mm孔位置度可以稳定控制在0.05mm以内，完全满足交流稳压器组件装配时的法兰连接孔位精度要求，不会出现孔位错位导致的螺栓无法穿入、装配应力过大的问题。

　　基座的方形结构相比圆形基座具备更好的安装防转性能，固定在工作台上后不会因为切削扭矩产生转动，四个安装孔的位置也适配常规钻床工作台的T型槽间距，不需要额外制作过渡连接板就可以完成安装。定位柱与基座之间采用过盈配合加骑缝销固定的方式，长期使用也不会出现定位柱松动、偏移的问题，保证工装的精度保持性。钻模板与定位柱之间采用三个内六角螺钉均匀锁紧，拆卸维护方便，如果后续需要加工不同分度圆直径的孔，只需要更换对应的钻模板就可以适配，具备一定的通用性拓展空间。在排屑设计上，钻模板与工件定位面之间预留了2mm的排屑间隙，钻孔过程中产生的铁屑可以顺着间隙排出，不会积在钻套下方刮伤工件表面，也不会因为铁屑挤压导致工件装夹不到位。顶部的压紧螺母下方配套了球面垫圈，即使工件的上端面存在少量的平面度误差，也可以保证压紧力均匀作用在工件端面上，不会出现压偏、工件变形的问题。
