发动机活塞组件三维结构设计

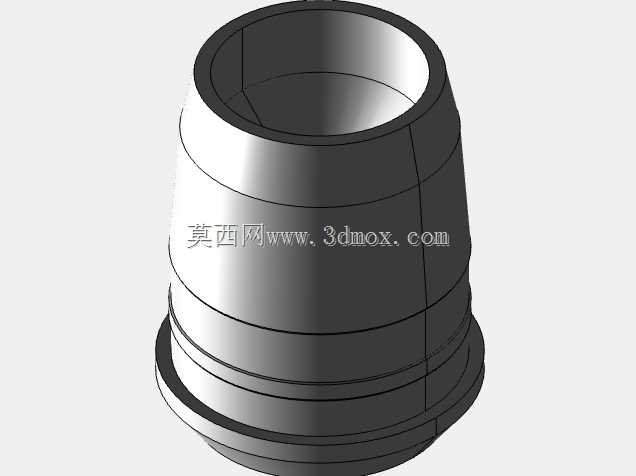

　　在往复式动力设备的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载件，日常接触的车用动力、小型通用发电机组、工程作业机械的内燃动力单元中，这类零件的结构合理性直接决定整机的动力输出效率、运行寿命与密封可靠性。做这类零件的三维结构设计时，首先要锚定的是安装边界：活塞整体为变径筒状结构，上部靠近燃烧室的区域外径略小于下部裙边区域，这个尺寸差是为了预留热膨胀余量，避免设备高负荷运行时零件受热膨胀卡滞在缸套内壁；下部裙边设置的多道环槽结构，是用来安装气环与油环的，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏导致动力损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常损耗。

　　从实际工况出发，活塞的上部顶面直接接触高温高压燃气，工作瞬间的温度可达数百摄氏度，因此上部的壁厚设计要兼顾热传导效率与结构强度，壁厚过薄会导致高温下结构变形，壁厚过厚则会增加零件整体重量，提升往复运动的惯性力，反而增加曲轴连杆机构的负载。裙部的导向段设计为略带锥度的外形，这是因为活塞工作时上下区域的温度差较大，上部温度高膨胀量更大，锥度设计可以让零件在达到工作温度后，整体外圆与缸套内壁保持均匀的配合间隙，避免局部偏磨。

　　很多刚接触结构设计的工程师容易忽略活塞销座区域的结构过渡，这个位置是活塞承受燃气压力后向连杆传递作用力的核心受力点，三维建模时要在销座与活塞本体的连接位置做足够的圆角过渡，避免应力集中导致的疲劳断裂；同时销孔的同轴度公差要严格控制，否则会导致活塞销偏磨，运行过程中出现异常敲击异响。在实际装配场景中，活塞装入缸套时需要借助专用工装压缩活塞环，因此活塞环槽的深度、宽度尺寸要与选用的标准活塞环参数完全匹配，环槽的侧面粗糙度要达到相应的精度要求，否则会出现活塞环卡滞、密封失效的问题。

　　从功能特性来看，这类活塞的往复运动直线度直接影响整机的运行平稳性，设计时要严格控制活塞轴线与裙部外圆的垂直度，活塞销孔的轴线要与活塞轴线垂直且相交，偏差过大会导致活塞在缸套内出现偏摆，不仅会加速缸套与活塞环的磨损，还会导致整机运行振动增大、输出功率下降。针对不同的燃料特性，活塞顶面的形状也会做对应调整，比如汽油机的活塞顶面多为浅盆形或平顶，配合燃烧室的形状形成合适的挤气涡流，提升油气混合的均匀度，柴油机的活塞顶面则会设置更深的燃烧室凹坑，适配柴油直喷的混合需求。

　　在建模过程中，还要考虑零件的加工工艺性：活塞的外圆面需要最终精磨达到尺寸精度与粗糙度要求，因此建模时要预留合理的加工余量，裙部的膨胀槽结构（部分小功率动力活塞会设置）要注意槽端的止裂孔设计，避免应力集中导致槽体延伸开裂。对于维修替换场景，这类活塞的尺寸匹配要严格对应原机的缸径参数、活塞销直径、压缩高度尺寸，任何一个参数的偏差都会导致装配失败或者运行故障，比如压缩高度偏差会改变燃烧室的实际容积，导致整机压缩比不符合设计要求，出现动力不足或者爆震的问题。

　　实际工程应用中，活塞的材质多选用共晶铝硅合金，这类材质重量轻、导热性好，同时具备足够的高温强度，建模时可以根据材质的热膨胀系数，反向推算常温下的加工尺寸，确保工作温度下的配合间隙处于合理区间。很多三维建模练习者容易把活塞做成等壁厚的规则圆筒，这是完全不符合工程实际的，真实的活塞内部会根据受力分布做不等厚的加强筋结构，在保证整体强度的前提下尽可能降低零件重量，减少往复运动的惯性损耗，这部分结构的设计需要结合受力仿真结果反复调整，不能仅凭外观臆造。
