钻孔加工专用气动定位夹具结构设计

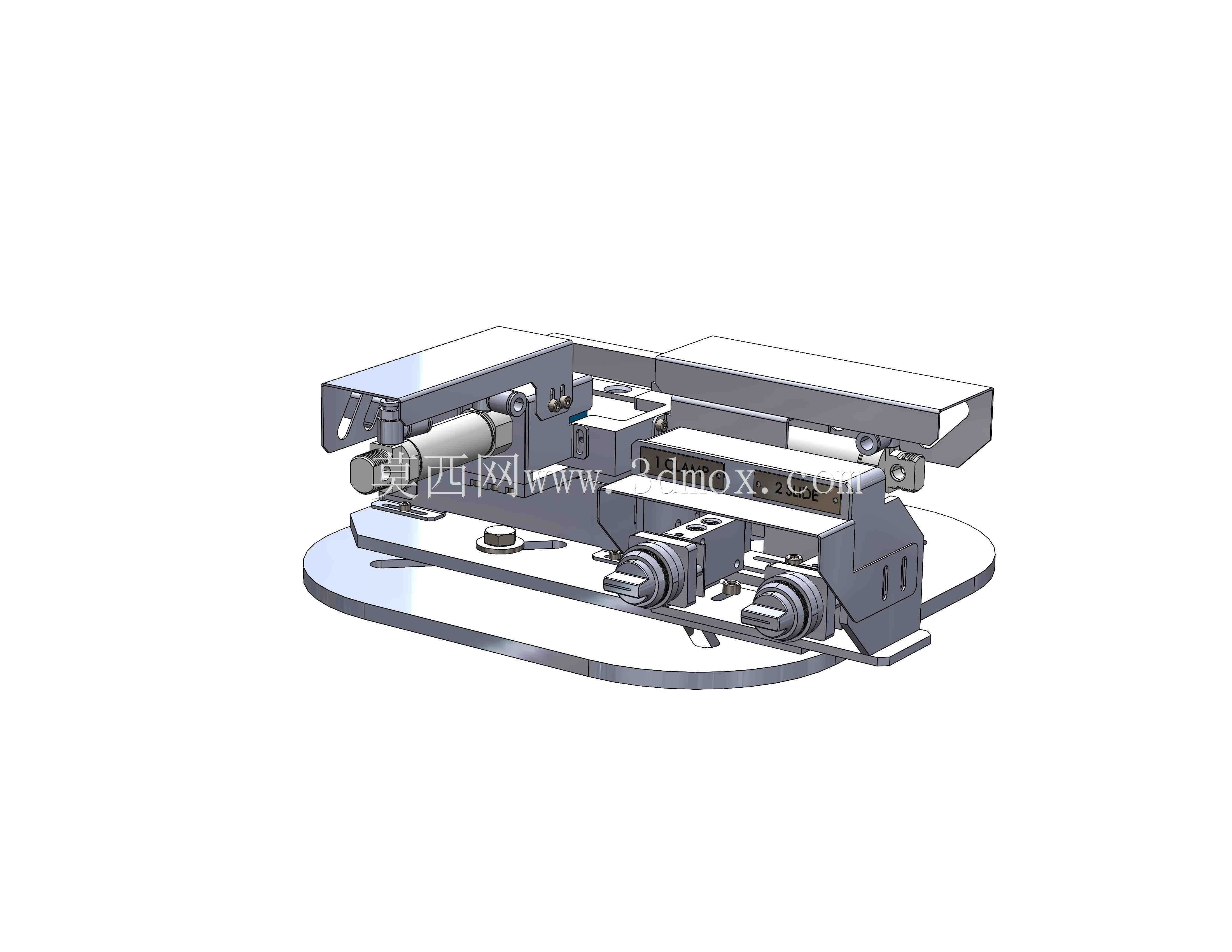

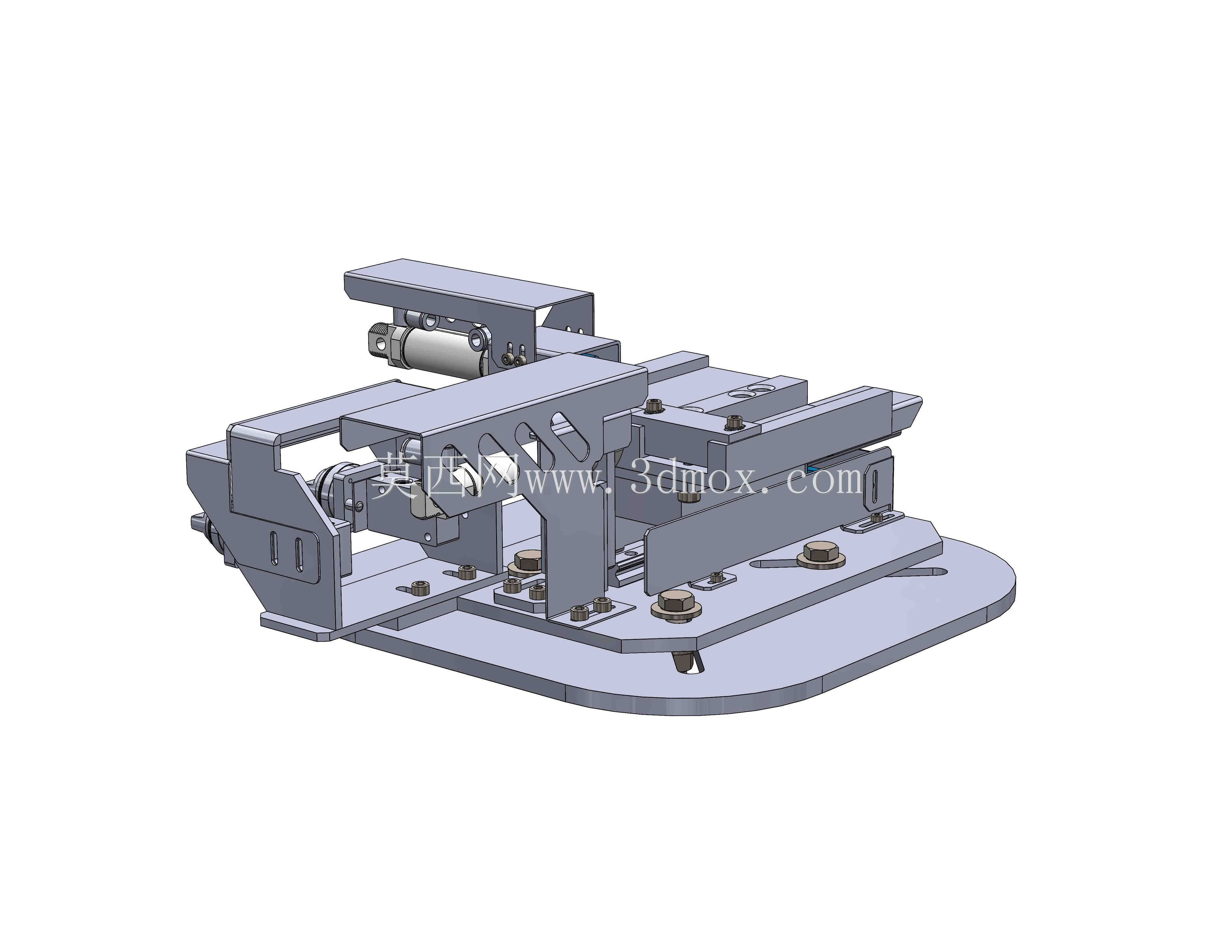

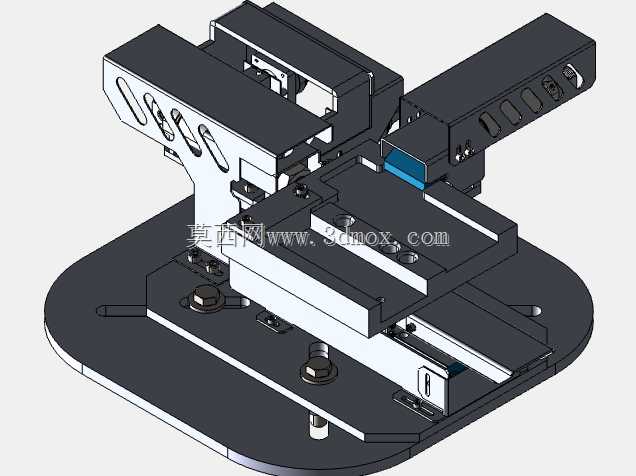

　　在批量机加工生产场景中，孔系加工的位置精度与装夹效率直接决定零件产出良率与产线节拍，这套钻孔夹具正是针对中小型板类、壳体类零件的钻孔工序开发的专用装夹结构，适配台式钻床、立式加工中心的钻孔、扩孔、铰孔工序使用。从结构布局来看，整套夹具采用圆形底板作为安装基准，底板上预留的沉头安装孔可直接匹配钻床工作台的T型槽间距，安装时无需额外制作过渡连接板，可直接通过T型螺栓完成夹具与机床工作台的刚性固定，安装边界控制在常规台式钻床的工作台行程范围内，不会出现超出行程无法加工的问题。夹具的定位单元采用双侧可调式定位块设计，定位块的导向槽与底板上的精密导轨配合，可根据待加工零件的外形尺寸调整定位间距，调整完成后通过侧面的锁紧螺钉完成位置固定，

　　能够兼容一定尺寸范围内的不同规格零件装夹，无需针对单一零件单独制作整套夹具，大幅降低中小批量生产的工装投入成本。夹紧单元采用气动驱动方式，相比传统的手动螺旋夹紧结构，气动夹紧的动作响应速度更快，夹紧力可通过气源压力进行线性调节，针对薄壁类零件加工时，可将气源压力调整至合适区间，避免夹紧力过大导致零件变形，同时也能避免手动夹紧时力值不稳定导致的零件装夹偏移问题。整套夹具的钻套导向单元采用快换式结构设计，钻套与安装座之间采用小间隙配合，可根据不同的钻孔直径快速更换对应规格的钻套，钻套的内孔与钻头的配合间隙控制在合理范围内，能够有效引导钻头进给，避免钻头刚接触零件时出现滑移偏摆，大幅提升孔位的位置精度，同时也能减少钻头的切削抖动，

　　延长刀具的使用寿命。从设计思路层面，这套夹具在开发时充分考虑了现场操作的人机工程性，气动控制的手动换向阀布置在夹具的侧方操作位，操作人员装完零件后可单手完成夹紧操作，无需大幅度挪动身体位置，单次装夹动作的耗时相比手动夹具缩短60%以上，能够有效提升单工序的生产效率。夹具的所有运动副位置都设计了防尘结构，可阻挡钻孔产生的金属切屑进入导向间隙，避免切屑磨损配合面导致夹具精度下降，日常维护时仅需定期在导向面加注少量润滑脂即可，维护成本极低。在实际生产应用中，这类夹具特别适合汽配、五金、电子元器件行业的小型零件孔加工工序，针对需要加工多个平行孔系的零件，可通过调整定位块的位置实现一次装夹完成多个孔位的加工，减少零件的重复装夹次数，

　　降低重复定位带来的精度误差。夹具的整体结构采用模块化设计，各个功能单元均可单独拆卸更换，当某一部件出现磨损时，仅需更换对应配件即可快速恢复夹具精度，无需整体报废，进一步降低了工装的长期使用成本。在三维建模过程中，所有配合面的公差都按照实际加工要求进行了预留，气动元件的安装尺寸完全匹配市面通用标准气缸的安装规格，设计人员可直接在该模型基础上根据自身加工零件的尺寸进行参数调整，快速生成适配特定零件的专用夹具图纸，大幅缩短工装设计的周期。
