机动车逃生机械零件弯管结构设计

　　该结构属于机动车应急逃生系统的核心机械组成部件，主要应用于营运客车、特种作业车辆的应急逃生通道配套结构，在车辆发生碰撞、侧翻、火情等紧急状况时，作为逃生通道的刚性支撑与导向构件，保障乘员能够快速通过预设通道撤离至车外，避免因通道变形、卡滞导致的逃生受阻问题。从实际装车场景来看，该部件通常内嵌于车身侧围或顶部逃生口的蒙皮内侧，日常状态下与车身内饰结构齐平，不占用车内有效乘坐空间，也不会对乘员正常上下车、车内活动造成干涉，触发逃生机制时可配合解锁机构快速形成贯通的逃生通路。

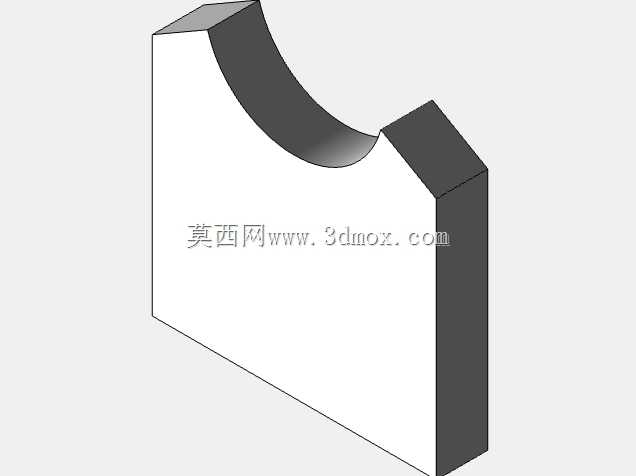

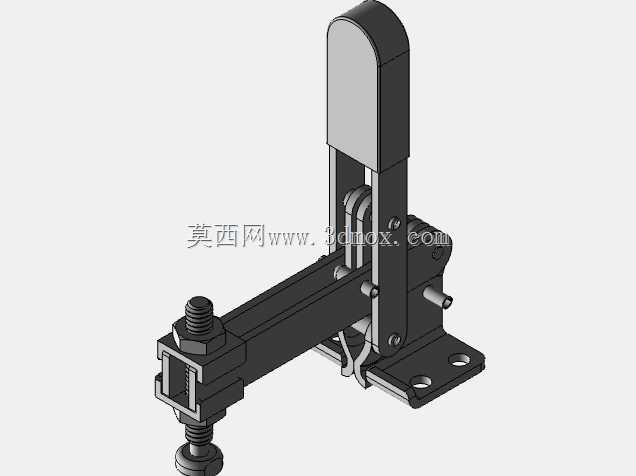

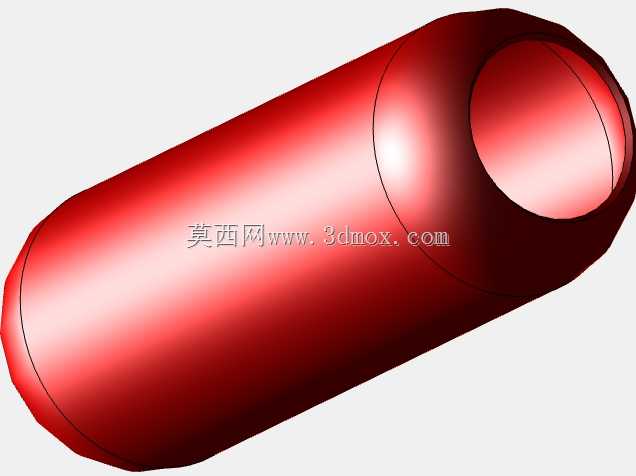

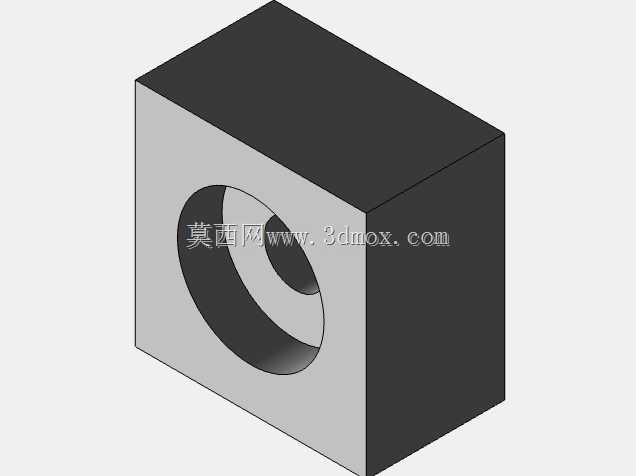

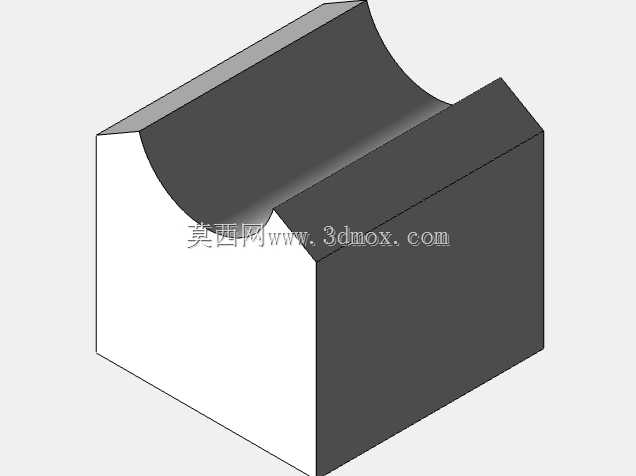

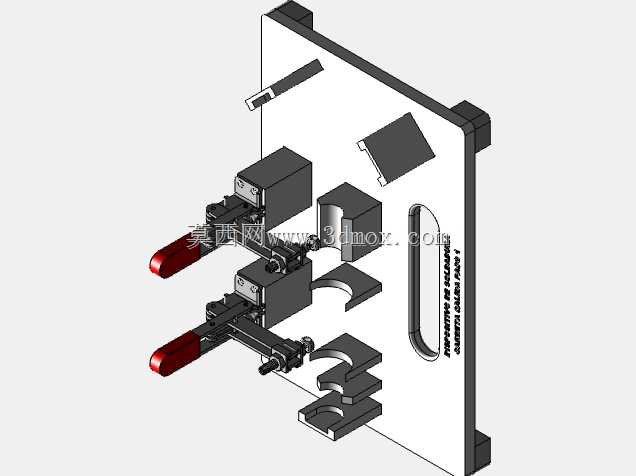

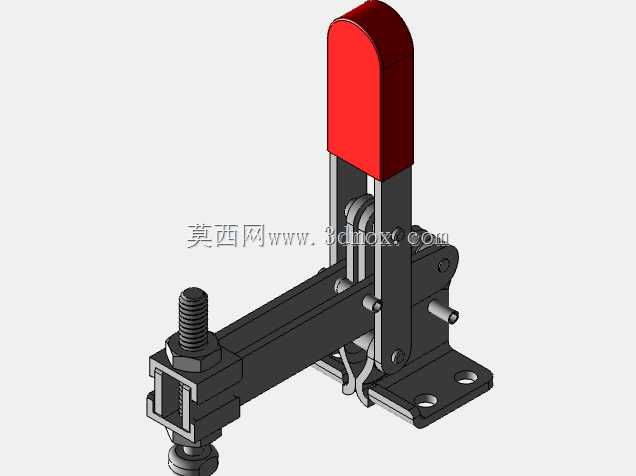

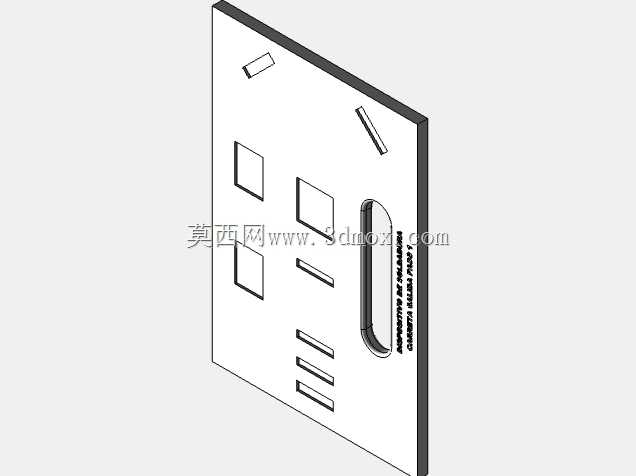

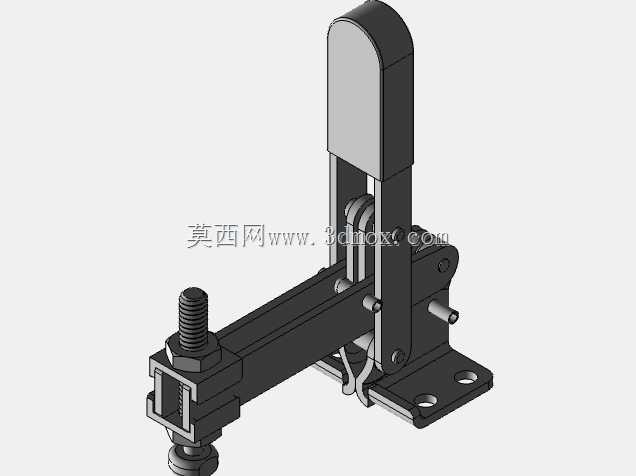

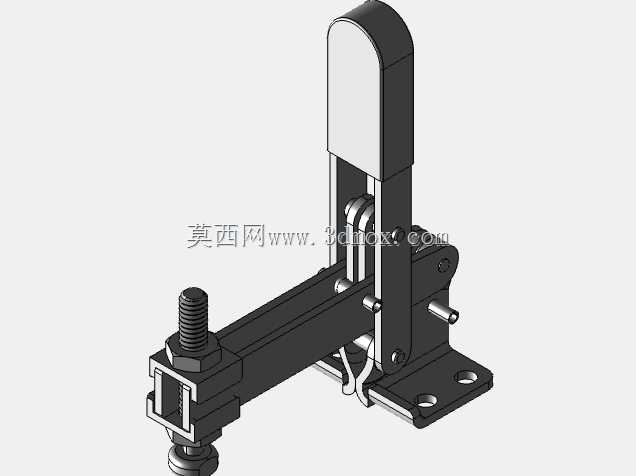

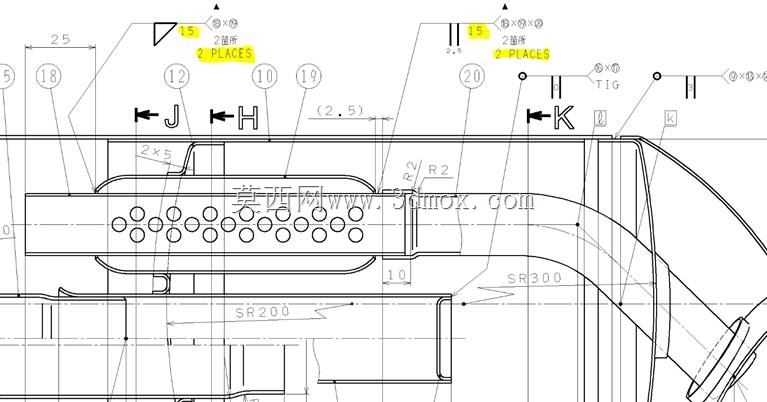

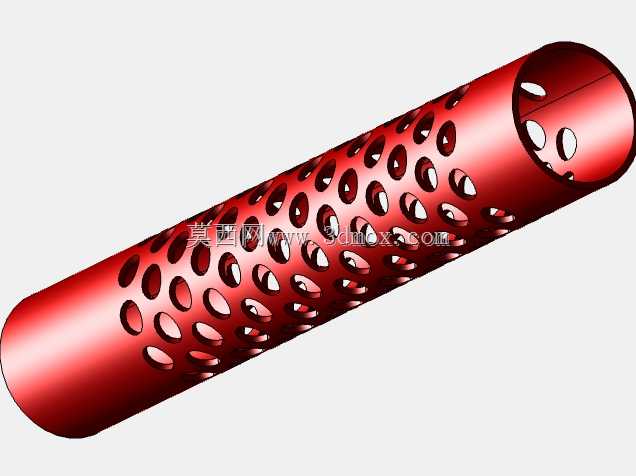

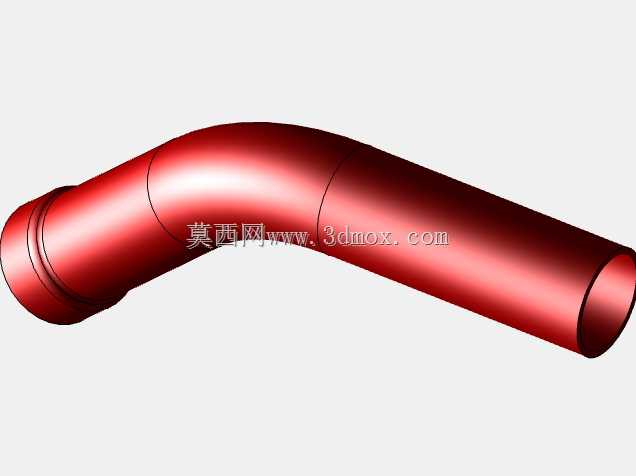

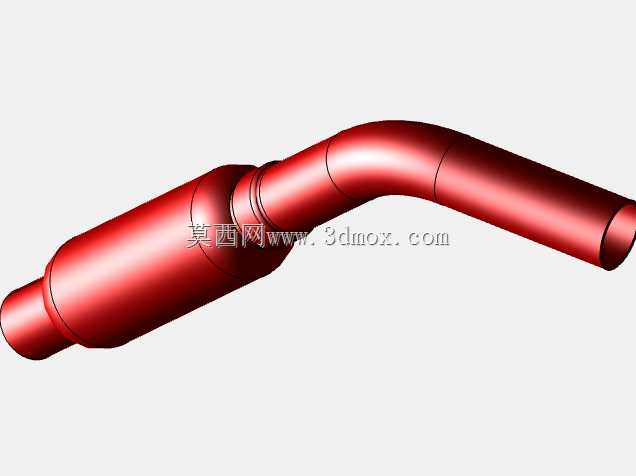

　　从结构功能特性来看，该弯管构件采用一体化折弯成型的主体结构，主体管路设置SR300的大弧度折弯段，能够避免逃生过程中尖锐棱角对乘员造成剐蹭伤害，同时大曲率半径的管路走向也能减少人员通行时的阻滞感。管路直段区域密集排布多组通孔，这些孔位一方面用于降低构件整体自重，减少车身附加载荷，另一方面可作为内饰蒙皮、密封胶条、解锁联动机构的安装定位点，无需额外焊接安装支架，减少整体装配工序。图纸标注的2处对称15°倒角结构，分别设置在管路的两个装配端，既能够消除管材切割后的锐边毛刺，避免装配过程中划伤操作人员，也能在与相邻对接构件装配时起到导向作用，降低装配对位难度，提升批量装配的效率。

　　设计过程中优先考虑了结构强度与空间占用的平衡，主体管壁厚度匹配常规车身钣金的选材规格，在满足车辆侧翻、碰撞时的结构抗冲击要求前提下，尽可能压缩构件的外轮廓尺寸，从标注尺寸来看，构件直段部分的局部安装边界控制在25mm宽度范围内，能够适配多数车型侧围骨架的预留安装间隙，不需要对原有车身骨架做大幅改动即可完成适配。管路折弯处设置的R2圆角过渡，能够有效降低折弯加工时的应力集中问题，避免管材折弯过程中出现开裂、起皱等加工缺陷，同时也能提升构件长期使用过程中的抗疲劳性能，应对车辆行驶过程中产生的持续振动载荷，避免出现焊缝开裂、结构断裂等失效问题。

　　安装边界的设计上，构件两端设置的2处对称定位结构，能够与车身骨架上的预设安装位快速卡接定位，配合孔位处的紧固件完成固定后，整体结构与车身骨架形成刚性连接，可承受逃生过程中人员攀爬、通行产生的动态载荷。管路上预留的10mm宽度安装边，用于固定逃生通道的密封胶条，保障日常行驶过程中车外的雨水、灰尘不会通过安装缝隙进入车内，同时也能降低车辆行驶时的风噪传入。图纸中标注的2.5mm配合间隙，是该构件与相邻活动解锁部件的设计预留间隙，能够保证解锁机构动作时不会出现卡滞，在-40℃到85℃的常规车辆使用温度区间内，即使构件出现轻微的热胀冷缩变形，也不会影响解锁动作的顺畅性。

　　从加工工艺性角度来看，该结构所有折弯半径、孔位间距、倒角尺寸都匹配常规管材加工设备的工艺能力，不需要开发专用的加工模具即可完成批量生产，管材上的所有孔位均可通过激光切割一次加工成型，孔位精度能够控制在±0.1mm范围内，满足后续装配的定位精度要求。构件表面处理可采用与车身一致的电泳防锈工艺，能够适配车辆全生命周期的耐腐蚀要求，不需要额外做特殊的表面处理，可有效控制零部件的采购成本。在实际结构验证过程中，该结构需要通过整车的侧翻试验、振动耐久试验、高低温环境试验验证，确保在各种极端工况下都能保持结构完整性，在应急使用时能够可靠发挥作用，不会因为结构失效影响逃生效率。
