24mm规格轴用开口外卡挡圈结构

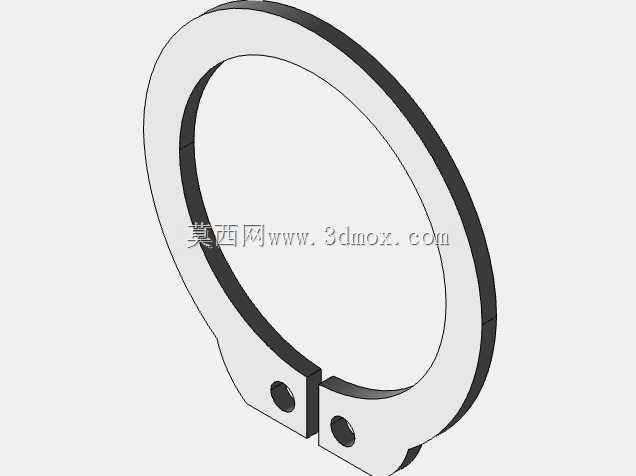

　　在常规机械传动与支撑结构的设计环节中，轴系的轴向限位始终是结构工程师需要重点考量的细节，尤其是涉及滚动轴承、传动套筒、滑移齿轮这类套设于圆杆轴上的零部件时，若轴向限位失效，轻则导致传动错位、轴承跑圈，重则引发整套传动机构的卡滞甚至损坏，而轴用外卡圈正是这类场景下应用频次极高的轴向限位元件。本次涉及的24mm规格外卡圈，适配公称直径24mm的圆轴安装槽位，属于开口式弹性挡圈的常规品类，整体采用环形开口结构，开口端对称设置两个装配工艺孔，用于卡簧钳的插入施力，实现挡圈的撑开与装入操作。从实际应用场景来看，这类挡圈广泛出现在交流稳压器的调压机构轴系、小型电机输出轴限位、减速机输入轴轴承定位、家电传动组件、通用工业设备的圆杆类支撑结构中，尤其在安装空间受限、无法采用轴端压盖、圆螺母锁紧等限位方式的场合，外卡圈凭借占用轴向空间极小、装配工序简单、拆装维护便捷的特性，成为结构设计中的首选限位方案。从功能特性层面分析，该外卡圈依靠自身弹性变形实现装配与定位：安装时通过卡簧钳插入两个工艺孔施加径向撑开力，使挡圈开口张大至可越过轴径的尺寸，随后将挡圈移动至轴上预先加工的环形卡槽位置，撤去外力后挡圈依靠自身弹性回弹，内圈嵌入卡槽内，外圈突出轴表面的部分形成环形挡肩，对套设于轴上的轴承内圈、套筒等零件形成轴向阻挡，限制其沿轴方向的窜动位移。不同于定制化的轴肩结构，外卡圈属于标准化的通用限位元件，无需额外加工复杂的轴肩台阶，能够有效缩短轴类零件的加工工序，降低轴件的材料消耗与加工成本，同时在后期维护拆卸时，仅需使用卡簧钳即可快速取出挡圈，完成轴承等易损件的更换，大幅降低设备的维护难度与时间成本。从设计思路来看，这类外卡圈的结构参数完全围绕轴径尺寸、卡槽规格、承载载荷三个核心维度匹配：24mm规格对应的轴用卡槽，其槽底直径、槽宽、槽边距轴端的距离都有对应的标准参数范围，挡圈的自由状态内径略小于卡槽底径，保证装入卡槽后能够产生足够的抱紧力，避免挡圈在轴转动过程中从卡槽内脱出；开口处的两个工艺孔位置与孔径，适配标准卡簧钳的钳头尺寸，保证装配时施力顺畅，不会出现钳头打滑、挡圈受力不均弹出的问题；挡圈的截面厚度与卡槽宽度匹配，装入后不会在卡槽内出现轴向晃动，保证限位的精度；挡圈的外径尺寸经过核算，突出轴面的挡肩宽度足够覆盖轴承内圈的端面接触范围，不会出现挡肩过窄导致轴承端面局部受力过大、压溃挡圈的情况。在实际选型与安装边界确认环节，工程师首先需要确认轴的公称直径为24mm，其次要核算被限位零件的轴向载荷大小：这类外卡圈适用于中等及以下载荷的轴向限位场景，若存在较大的轴向冲击载荷，则需要配合轴肩或者加厚挡圈使用，避免挡圈受载变形脱出；安装前需要确认轴上卡槽的加工精度，卡槽的圆角半径不能过大，否则会导致挡圈无法完全贴紧卡槽侧壁，影响限位可靠性，卡槽的端面需要与轴的轴线保持垂直，避免挡圈安装后出现偏斜，导致局部应力集中；装配过程中需要控制卡簧钳的撑开幅度，不能过度撑开挡圈超过其弹性变形极限，否则会导致挡圈出现塑性变形，失去回弹能力无法正常卡入卡槽，甚至出现挡圈断裂飞出的安全隐患；另外在布置安装位置时，需要预留足够的卡簧钳操作空间，避免挡圈位置周边存在其他结构件干涉，导致卡簧钳无法正常插入工艺孔完成装配。在交流稳压器这类电气设备的调压机构中，这类外卡圈多用于限位调压转轴上的滑动电刷支架、轴承组件，保证转轴转动过程中电刷位置不会出现轴向窜动，确保调压接触的稳定性；在小型输送设备的辊筒轴端，外卡圈用于限位辊筒两端的支撑轴承，防止辊筒在输送载荷作用下出现轴向移位；在民用机电产品的传动结构中，这类小规格外卡圈更是随处可见，小到电风扇的电机轴限位，大到工业控制柜内的操作机构转轴定位，都能看到这类元件的应用。不同于螺栓、螺母这类需要配合拧紧的紧固件，外卡圈属于无额外锁紧配件的一体式限位元件，零件数量少，管理成本低，适合大批量装配的生产场景，同时其标准化程度高，不同厂商生产的同规格产品具备互换性，在设备维修时无需定制配件，大幅降低了备件储备的成本。从三维建模的角度来看，这类挡圈的模型构建需要重点还原几个关键特征：一是环形本体的等截面结构，保证截面尺寸与实际产品一致；二是开口处的间隙尺寸，还原自由状态下的开口宽度；三是两个对称工艺孔的位置与孔径，保证装配模拟时卡簧钳的操作空间校验准确；四是挡圈的边缘倒角特征，还原实际产品的工艺圆角，避免在装配干涉检查时出现误判。在进行整机装配仿真时，将该挡圈模型装配入轴的卡槽位置后，可以通过干涉检查确认挡圈与被限位轴承、套筒的端面接触情况，验证轴向尺寸链是否符合设计要求，提前发现轴系长度设计偏差、卡槽位置错误等问题，减少实际加工装配时的整改成本。很多刚入行的结构工程师在选用这类挡圈时，容易忽略挡圈的安装空间与载荷边界，比如在高轴向冲击的场景下选用普通外卡圈导致失效，或者没有预留卡簧钳的操作空间导致装配困难，这类问题都需要在选型与建模阶段提前规避，通过三维模型的虚拟装配验证，确认整个装配流程的可行性，保证设计的落地性。
