战斗机器人V4主控电路板结构设计

　　这款主控板是小型竞技战斗机器人的核心控制载体，主要适配1-3kg量级的桌面级格斗机器人使用场景，在机器人对抗赛事、高校机器人工程实训、小型移动机器人开发项目中都能作为核心控制单元搭载。从实际使用需求出发，板载集成的电源输入接口采用XT30公头作为电池接入端，匹配常规航模锂电池的输出接头规格，可直接适配2S-3S锂电池输入，板载稳压电路可将输入电压转换为5V恒定输出，专门为接收机提供稳定供电，避免舵机工作时的电压波动干扰遥控信号接收，这一设计直接解决了小型机器人常见的接收机受舵机电流冲击导致失控的问题。

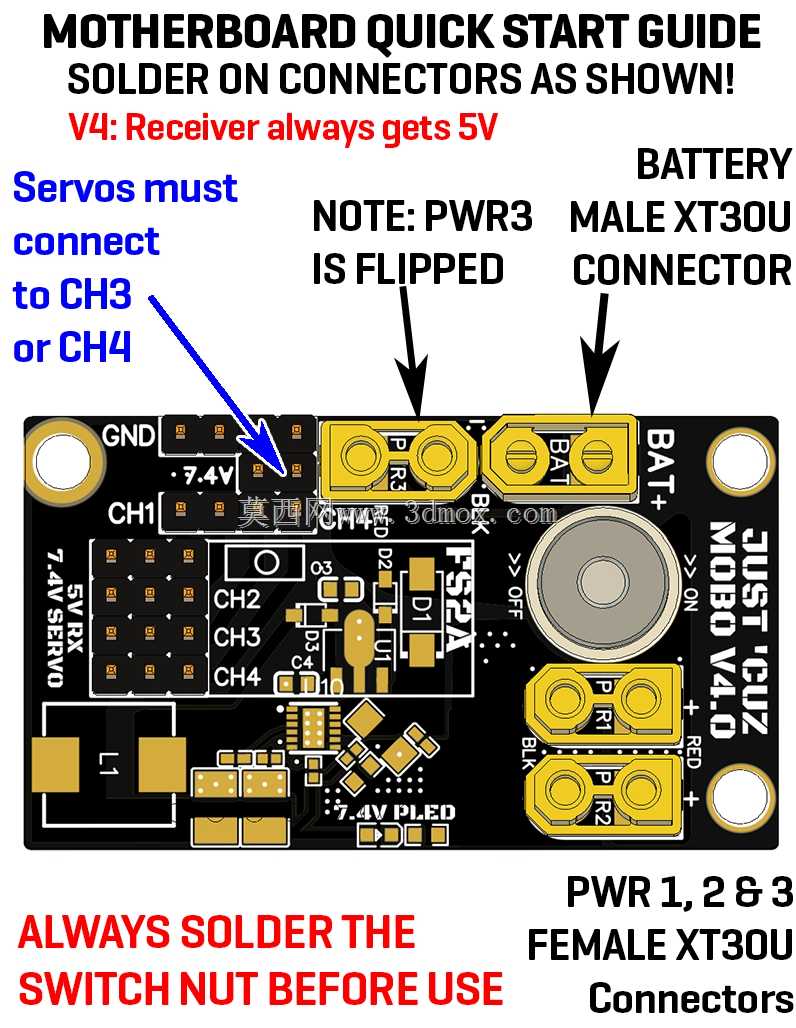

　　舵机接口部分预留了4路标准舵机接插位，其中CH3、CH4通道专门做了大电流走线优化，可直接驱动大扭力金属齿舵机作为武器驱动或者行走动力输出，CH1、CH2通道可用于转向舵机或者辅助机构控制，接口旁清晰标注了GND、信号、电源引脚定义，避免组装时接反烧毁舵机或者接收机。板上特别标注了PWR3电源开关的安装方向为反向安装，这是考虑到机器人外壳安装空间局促，开关拨杆需要朝向机身外侧方便操作，反向布局的焊盘可以让开关在安装后拨动手感更顺手，不会和机身内部的电池、走线产生干涉。

　　电源输出端设置了3路XT30母座作为分路输出，分别对应PWR1、PWR2、PWR3三路独立供电回路，可分别为行走电调、武器电调、辅助功能模块单独供电，每路供电回路都做了独立的覆铜加厚处理，可承载持续10A以上的电流输出，避免多设备同时工作时的线路压降问题。板载的电源开关采用大电流拨动开关，可直接切断主回路电源，开关旁设置了7.4V电源指示灯，通电后可直观显示主电源是否接通，方便赛前调试时快速判断供电状态。

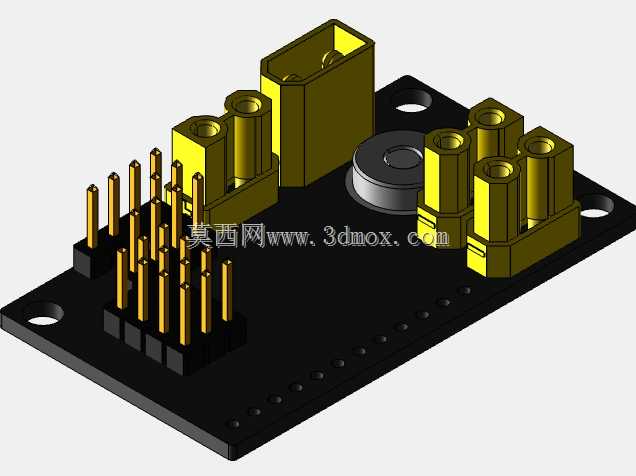

　　从结构安装边界来看，整板采用长方形PCB布局，板厚1.6mm，四个角预留了M3安装孔位，孔位间距匹配常规小型机器人的机身安装孔距，可直接通过铜柱固定在碳纤维或者玻纤机身底板上，安装时需要注意电池接口朝向机身尾部，方便电池插拔更换，舵机接口朝向机身前部，缩短舵机走线长度，减少信号干扰。板上元件布局做了分区处理，电源接口、大电流元件集中在板身右侧，信号接口、稳压元件集中在板身左侧，高低压区域分隔清晰，避免电源部分的电磁干扰影响控制信号稳定性。

　　设计过程中特意将接收机供电回路做了独立滤波处理，在5V输出端增加了大容量电解电容和陶瓷电容组合滤波，即使舵机堵转产生大电流尖峰，接收机的供电电压也能保持稳定，不会出现重启或者信号丢失的情况。所有接插件都采用通孔焊接设计，相比贴片接插件的焊接强度更高，在机器人受到撞击时不会出现接插件脱落的问题，适配竞技场景下的高强度冲击使用环境。板上的丝印标注清晰明确，每个接口、每个元件的功能都有明确标识，即使是初次组装机器人的使用者，也能按照丝印提示完成接线焊接，不需要额外查阅复杂的接线手册。焊接组装时需要注意，所有接插件必须按照丝印标注的方向焊接，尤其是电源接口的正负极一旦接反会直接烧毁板载稳压芯片和外接设备，焊接完成后需要先使用万用表测量各输出端口的电压是否正常，再接入接收机和舵机等设备。

　　实际装机测试时，该主控板可同时驱动两路行走直流电机电调、一路武器舵机、一路辅助机构舵机，配合标准航模遥控器可实现100米以上的稳定控制距离，板载电路的发热控制良好，持续工作15分钟以上稳压芯片的温度也不会超过45摄氏度，不需要额外加装散热片。安装时需要注意板身和金属机身之间要做绝缘处理，可在PCB底部粘贴一层绝缘青稞纸，避免焊盘接触金属底板造成短路，安装孔位处可使用尼龙垫圈隔离铜柱和PCB板，进一步提升绝缘可靠性。
