起重机头部三角连接支撑结构件

　　在起重作业场景里，不管是港口货场的散货装卸、建筑施工场地的构件吊装，还是工业厂区内的重型设备移位，起重机头部的连接支撑结构都是直接决定作业稳定性的核心部件，它处在吊臂或者吊杆与上部回转机构的衔接位置，所有吊重载荷都要经过这个部件完成传递与分散，一旦结构设计存在应力集中或者安装匹配度不足的问题，轻则引发作业时的结构晃动，重则会出现载荷偏移甚至构件失效的风险。

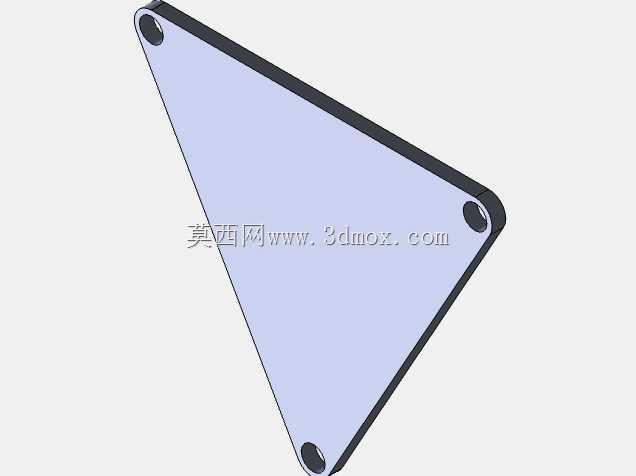

　　这个三角构型的头部构件，在设计时首先考量的是载荷传递的路径合理性，三角形的结构形式本身具备天然的几何稳定性，三个角点分别对应不同的连接点位：其中两个点位沿吊臂延展方向布置，用来和吊臂的主弦杆端部完成铰接，剩余的一个点位朝向起重臂的变幅驱动侧，用来连接变幅拉杆或者变幅油缸的铰接端，这样的点位布置可以让吊重产生的拉力、变幅动作带来的推力，沿着三角板的板面方向均匀传导，不会在构件局部形成过大的弯矩集中。构件边缘做了全包式的加强封边，封边的厚度比中心板面略厚，这部分结构一方面是为了提升构件整体的抗扭刚度，避免在侧向载荷作用下出现板面翘曲变形，另一方面也能在安装、转运过程中保护板面边缘，防止磕碰造成的结构损伤影响装配精度。

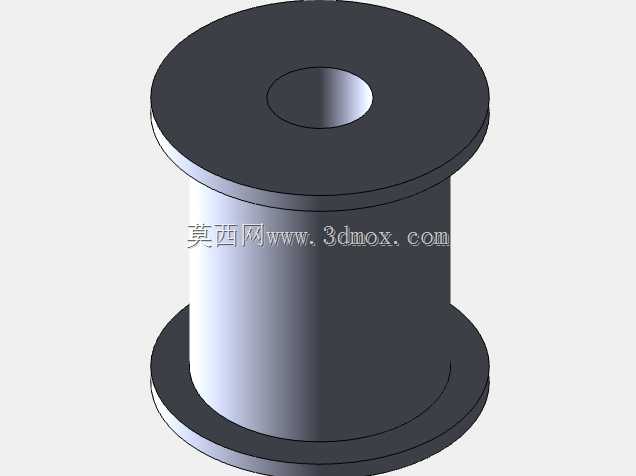

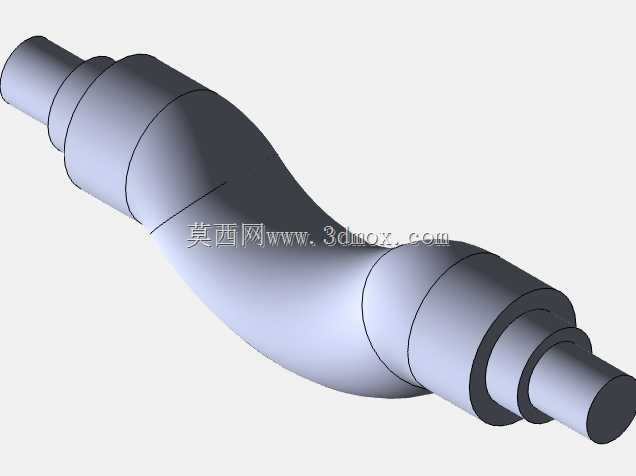

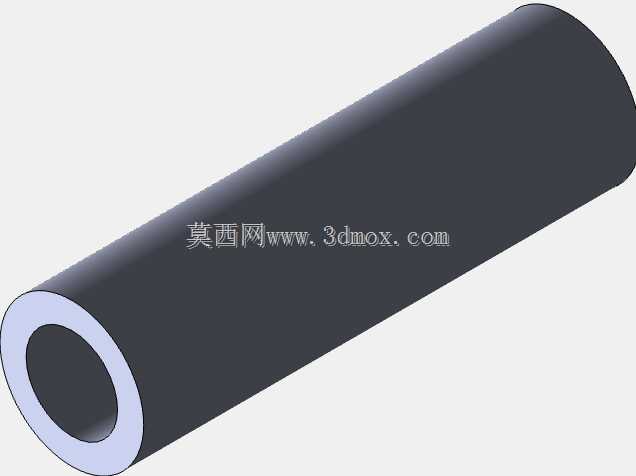

　　从安装边界来看，三个角点的铰接孔都做了同轴度精度控制，孔内预留了轴套安装的余量，实际装配时需要配合自润滑铜套使用，降低铰接位置的转动磨损，铰接孔的中心距公差控制在IT7级精度范围内，保证和吊臂、变幅机构连接时不会出现装配应力，避免长期带应力作业引发的金属疲劳。构件的板面厚度是根据额定起重量对应的载荷谱计算确定的，在满足强度、刚度要求的前提下，尽可能优化板材厚度来降低构件自重，减少起重臂整体的头部重量占比，以此提升起重机的有效起升载荷余量，避免头部过重带来的整机前倾力矩过大问题。

　　在实际作业过程中，这个构件不仅要承受垂直方向的吊重载荷，还要承受吊重回转时产生的切向力、户外作业时的风载荷，以及变幅动作启停时的瞬时冲击载荷，所以在结构设计时，三个铰接孔的周边都做了局部加厚的补强处理，补强区域的范围覆盖了从孔边缘向外延伸三倍孔径的区域，让铰接位置的局部压应力可以平缓过渡到中心板面上，不会在孔边出现应力集中导致的开裂问题。构件表面没有多余的凸起结构，所有边角都做了圆弧过渡处理，一方面是减少应力集中点，另一方面也能避免作业过程中剐蹭钢丝绳或者液压管路，降低现场作业的安全隐患。

　　从应用适配性来说，这种三角板式的头部结构多用于中小型动臂式起重机，相比箱型结构的头部构件，它的结构更简单，加工制造时只需要完成板材切割、封边焊接、孔位精加工几个工序，生产效率更高，后期维护时如果出现磨损或者损伤，更换成本也更低。在装配时，需要保证三个铰接点的中心处于同一个平面内，平面度误差不能超过1mm，否则会导致吊臂伸缩或者变幅时出现卡滞，加快铰接轴和轴套的磨损速度。日常运维中，这个构件的检查重点是三个铰接孔周边是否有微裂纹、封边焊缝是否有开焊迹象，以及板面是否存在超出允许范围的变形，因为这些问题都会直接影响起重作业的安全可靠性。
