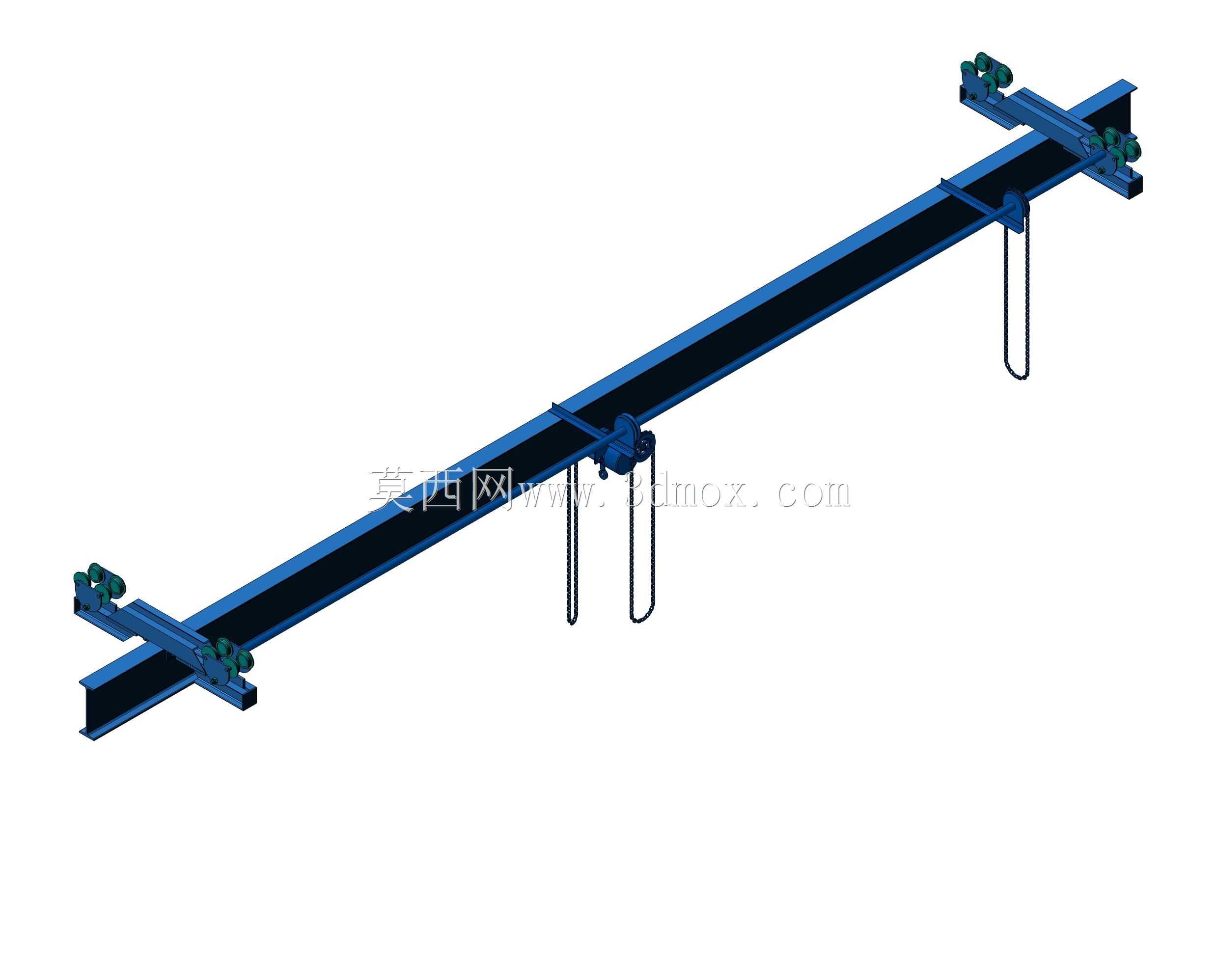

3.2吨单梁桥式起重吊运设备结构

　　这套3.2吨额定载荷的单梁桥式起重结构，主要面向中小型机械加工车间、仓储库房、轻型装配产线的物料转运场景，适配跨度10-18米的常规厂房柱距布局，可完成从原材料卸车、工序间工件转序、成品装车全流程的定点吊运作业，相比大吨位双梁起重设备，自重更轻，对厂房牛腿的承载要求更低，适合层高6-9米的中小型生产场地部署。

　　从结构设计逻辑来看，主梁采用箱型变截面焊接结构，跨中位置截面高度略高于两端端梁连接段，在保证整体抗弯刚度的前提下尽可能降低自重，主梁上翼缘板铺设起重机专用运行轨道，供电动葫芦沿主梁长度方向做横向移动；两端端梁为对称箱型结构，每侧配置两套行走轮组，轮组与端梁通过角型轴承座连接，可通过调整垫片组补偿轨道安装的平行度误差，端梁行走轮沿厂房两侧牛腿上的大车轨道做纵向移动，两个方向的运动组合即可覆盖整个厂房矩形作业面的吊运需求。

　　电动葫芦采用低净空设计结构，葫芦本体嵌套在主梁下翼缘两侧的运行轨道之间，相比传统悬挂式葫芦能有效降低吊钩最低点到主梁顶面的距离，在相同厂房层高下可提升最大起升高度，适配更高尺寸的工件吊运需求；吊钩组配置双滑轮结构，钢丝绳通过4倍率绕绳，单根钢丝绳承受的载荷仅为额定起重量的四分之一，大幅降低钢丝绳磨损速率，同时吊钩配备防脱棘爪，避免吊索具从吊钩开口处滑脱引发安全事故。

　　安装边界方面，端梁外侧与厂房立柱的安全预留距离不小于100mm，大车轨道采用38kg/m级起重轨，轨道顶面标高偏差需控制在±5mm范围内，同一截面两侧轨道的标高差不超过3mm，避免大车运行时出现啃轨现象；主梁与端梁采用高强度螺栓组铰接连接，连接面需做铣平处理保证接触刚度，螺栓预紧力矩严格按照8.8级螺栓的扭矩要求施加，安装完成后需检测主梁跨中上拱度，上拱值控制在跨度的1/1000左右，抵消额定载荷下主梁的下挠变形，避免葫芦运行时出现爬坡、溜车问题。

　　实际使用场景中，这套设备可适配机加工车间的模具吊装、钢材下料区的型材转运、装配区的部件合装作业，操作可采用地面有线手柄控制，也可加装无线遥控模块，操作人员可在吊物周边安全区域跟随操控，避免吊物移动过程中的视觉盲区；设备的运行机构均采用软启动电机，启动和停止时的加速度平缓，减少吊物的摆动幅度，降低对位操作的难度，针对频繁启停的作业场景，电机配置独立散热风扇，避免长时间运行出现电机过热问题。

　　结构细节上，端梁两端均配置聚氨酯缓冲器，当大车运行到轨道端部极限位置时，缓冲器与端部止挡接触吸收冲击动能，避免刚性碰撞造成结构变形；主梁两端设置行程限位开关，当葫芦运行到主梁端部极限位置时自动切断运行电源，防止葫芦冲顶脱轨；所有转动部位均设置集中润滑点，日常维护时可通过注油嘴直接加注润滑脂，无需拆解结构部件，降低日常运维的工作量。

　　针对不同厂房的布局差异，这套结构的主梁长度可根据实际跨度做适配调整，端梁轮距可根据大车轨道的轨距做对应修改，电动葫芦的起升高度可根据厂房层高选择6米、9米、12米等不同规格的钢丝绳卷筒，整体模块化的设计思路可快速适配不同用户的场地需求，三维建模过程中所有配合面均按照实际装配公差设置，运动部件预留了合理的运行间隙，可直接用于后续的工程出图、结构校核以及运动仿真验证，帮助设计人员快速完成整套起重设备的方案设计与细节优化。
