66W开关电源带PCBA板结构三维设计

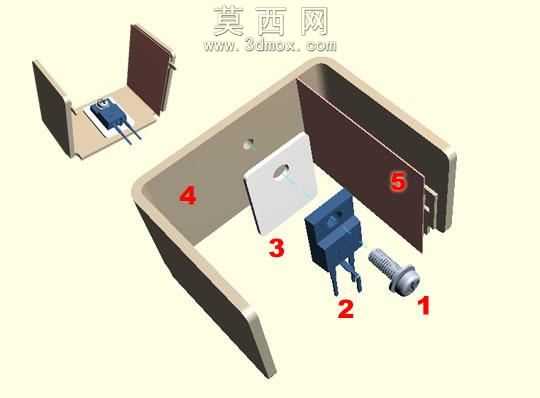

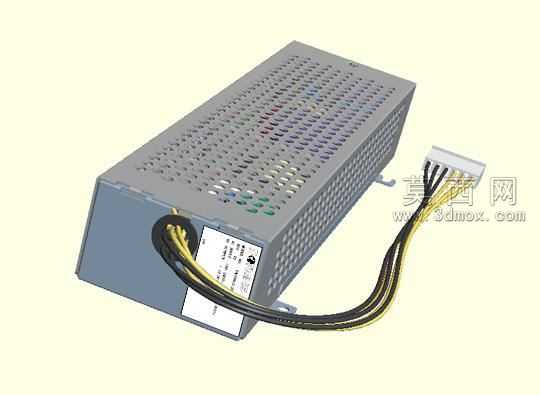

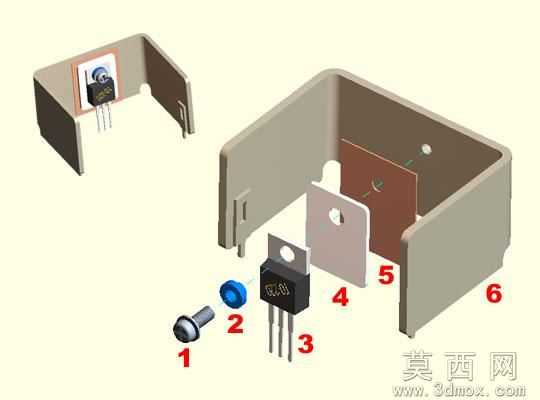

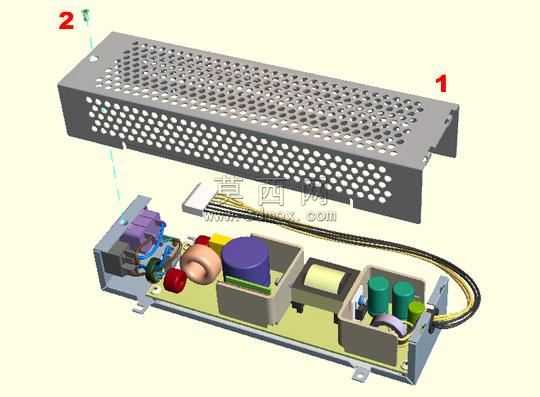

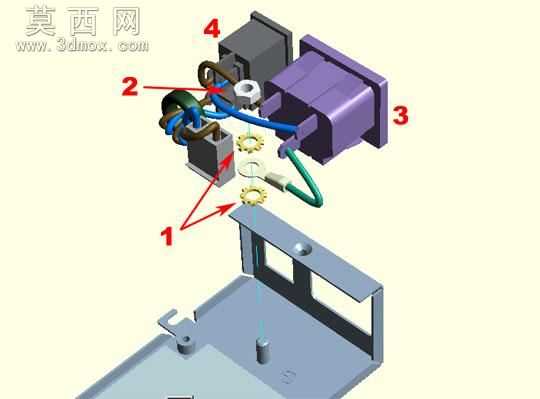

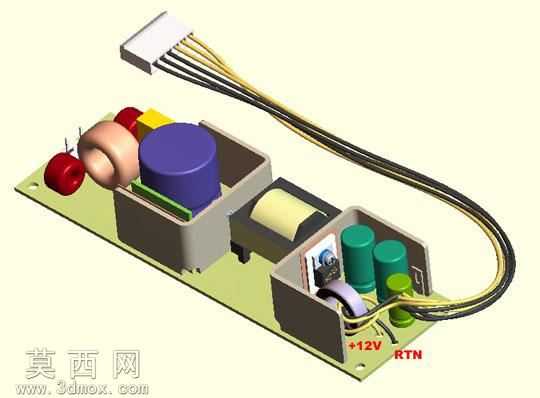

本作品为66W功率等级开关电源的完整三维结构设计，建模过程严格遵循工业电源的实际生产装配逻辑，先完成内部PCBA电路板的元器件布局建模，再匹配设计上下分体式金属外壳结构。建模阶段对电路板上的各类元器件做了精细化还原，包括共模电感、电解电容、高频变压器、整流桥、滤波电容、接线端子等核心电子部件，每个元器件的外形尺寸、安装位置都参照实物比例搭建，准确还原了元器件在PCB板上的排布逻辑，清晰呈现了电源内部的电路组件布局。外壳部分采用钣金材质建模，上盖设计了阵列式圆形散热通孔，通过规则排布的冲孔结构保障电源工作时的空气流通散热效果，同时兼顾外壳的结构强度，外壳的折边、安装卡扣、固定孔位都做了精准建模，还原钣金件的加工特征。装配结构上，清晰呈现了上盖与底座的扣合安装关系，内部电路板通过螺丝柱定位固定在底座上，输入输出端的排线走线做了自然的弯曲形态还原，准确模拟实际装配中的线束排布状态。渲染阶段为不同部件赋予了对应材质：金属外壳赋予磨砂镀锌钢板材质，呈现哑光金属质感；电解电容分别赋予紫色、绿色的塑料外皮材质，电感部件赋予磁芯与铜线绕组的组合材质，PCB板赋予绿色阻焊层材质，接线端子赋予阻燃塑料与金属插片的组合材质，不同材质的质感区分清晰，整体渲染效果直观展现电源的内外结构。设计思路围绕电源的散热需求、装配便利性、结构可靠性展开，外壳的散热孔排布避开内部元器件的安装干涉，上下盖的卡扣结构简化装配流程，内部元器件的排布预留足够的安全电气间隙，既满足66W电源的功率散热要求，也符合小体积电源的紧凑化设计需求，完整呈现了开关电源从内部电路组件到外部防护外壳的全结构设计细节。
