弯转排布式环形方形线圈结构设计

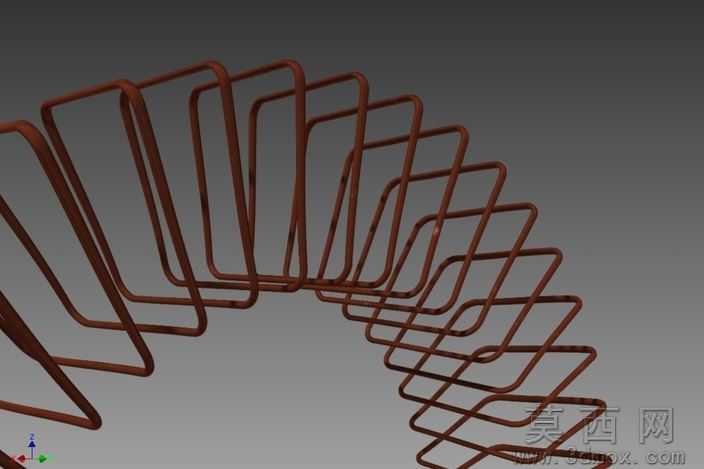

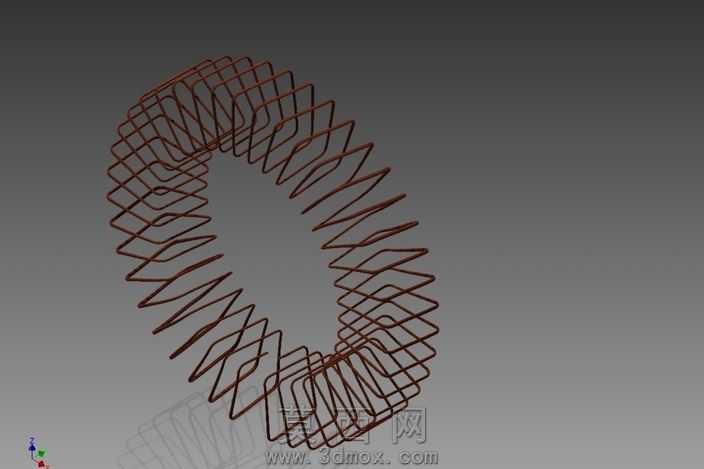

本作品为环形排布的方形截面线圈三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先通过基准平面绘制单匝方形线圈的闭合轮廓，定义线径、方形边长、弯折圆角等核心参数，确保单匝线圈的截面规整、弯折处无应力集中的尖锐棱角。完成单匝线圈建模后，通过环形阵列命令结合路径适配约束，将多匝线圈沿预设的弧形排布路径逐次定位，调整每匝线圈的间距与偏转角度，让整组线圈形成连续顺滑的环形弯转形态，避免匝间出现干涉、错位问题，整体排布呈现出均匀递进的螺旋弯折效果，还原了环形线圈的实际绕制逻辑。材质渲染阶段，为线圈主体赋予棕红色绝缘漆包金属材质，调整材质的粗糙度与金属度参数，模拟漆包线外层绝缘漆膜的半哑光质感，同时在弯折边缘处添加细微的反光效果，还原金属线材弯折后的真实光影表现；背景采用深灰到浅灰的渐变环境，搭配柔和的三点布光，主光源从侧上方照射凸显线圈的立体弯折层次，补光弱化暗部死黑区域，轮廓光勾勒线圈的边缘形态，让整组线圈的空间结构清晰可辨。结构设计上，该线圈采用方形截面匝体替代传统圆形截面，能够在相同排布空间内提升有效导电截面积，环形弯转的排布方式适配环形磁芯的安装需求，匝间预留均匀的绝缘间隙，既满足电气绝缘的安全要求，也保证了线圈整体的结构规整性，可直接用于电感、变压器类电磁元件的结构验证、装配模拟与教学演示场景，建模过程中所有参数均保持可编辑状态，可根据实际应用需求调整线径、匝数、排布半径、方形截面尺寸等核心参数，快速适配不同功率、不同安装空间的电磁元件设计需求。
