跑道型磁环扼流线圈三维结构模型

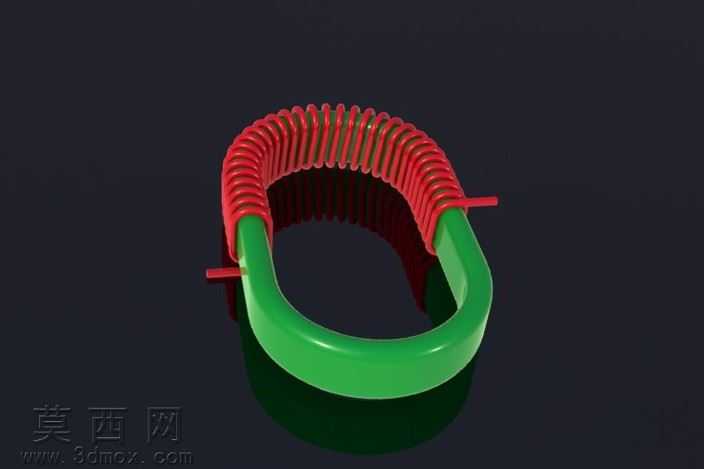

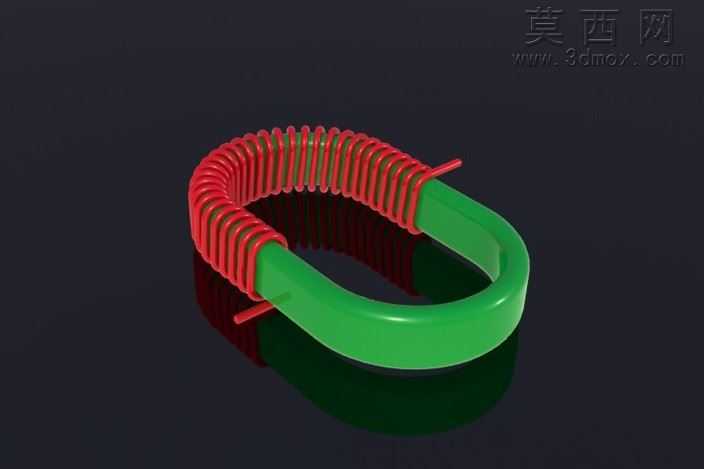

本模型为跑道型磁环扼流线圈的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先绘制跑道形闭合磁芯的截面轮廓，通过扫描特征生成带圆角过渡的闭合磁环基体，精准还原磁芯的长圆形闭环结构，保证磁路闭合的结构合理性。绕线部分采用螺旋扫描结合路径跟随的建模方式，先提取磁环外表面的连续引导路径，设置匹配线径的圆形截面沿路径均匀排布，同时调整绕线螺距与排布密度，还原漆包线紧密缠绕在磁环上的真实状态，两端预留的出线端做平直延伸处理，符合实际扼流线圈的引脚接线结构。材质渲染阶段，磁芯部分赋予高饱和度绿色哑光塑料质感材质，模拟铁氧体磁芯外覆绝缘层的视觉效果，调整材质粗糙度参数避免过度反光，还原绝缘涂层的细腻磨砂质感；绕线部分赋予亮红色半光泽漆包线材质，添加细微的金属基底反光与漆面均匀质感，区分绕线与磁芯的材质差异，同时在场景中添加柔和的环境反射效果，让模型整体呈现出真实工业元件的视觉表现力。结构设计上严格遵循扼流线圈的实际生产逻辑，绕线与磁环之间保留合理的装配间隙，避免建模过程中出现特征干涉，跑道形的磁芯结构相较于传统圆形磁环更适配狭长安装空间，绕线均匀覆盖磁环有效导磁区域，保证电磁性能的结构合理性。建模过程中对所有特征做参数化关联，可通过调整磁环截面尺寸、跑道直线段长度、绕线匝数、线径参数快速衍生不同规格的扼流线圈模型，为电子元件的结构验证、装配模拟提供精准的三维数字原型，渲染阶段采用深色纯色背景突出模型主体，添加柔和的底部投影增强模型立体感，清晰展现扼流线圈的整体形态与细节结构。
