管架式四轮独立转向底盘结构设计

项目分类:汽车类 发布时间:2024-11-12 ID:792062
  • 管架式四轮独立转向底盘结构设计

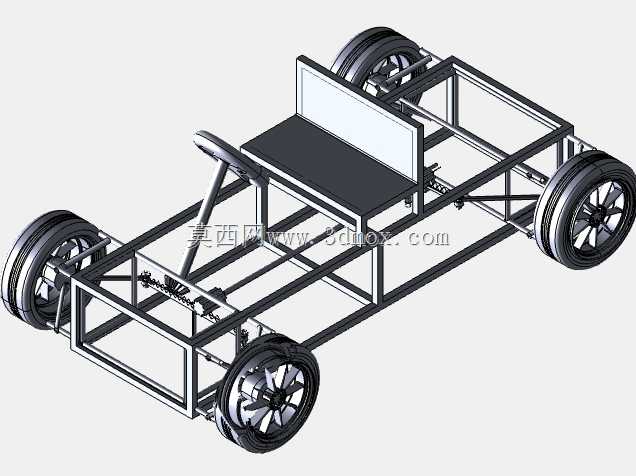

  该结构采用矩形钢管拼焊形成空间桁架式承载车架,区别于传统冲压焊接的一体式承载车身,管架结构的杆件全部沿载荷传递路径布置,在控制整备质量的前提下可获得更高的扭转刚度,适配小尺寸场地作业车辆、低速智能巡检载具、实验教学样车等多种应用场景,这类场景普遍对底盘的改装兼容性、转向灵活性有较高要求,不需要兼顾高速行驶的气动性能与碰撞溃缩需求,管架结构可根据搭载设备的安装需求灵活预留固定点位,不需要额外设计复杂的安装支架。四轮转向的核心设计逻辑是缩小车辆的转弯半径,传统前轮转向结构的转弯半径受前轮最大转角限制,在狭窄厂区、仓储巷道、实验场地内作业时,往往需要多次倒车调整才能完成转向动作,而该结构的四个车轮均配备独立的转向摇臂与传动拉杆,

  通过转向柱下方的联动机构将转向输入同步传递至四个轮边,可实现前后轮反向偏转的低速转向模式,实测同轴距下转弯半径可缩小40%以上,在狭窄空间内可完成近乎原地的转向动作,同时在高速行驶场景下可切换为前后轮同向偏转模式,减少变道时的车身侧倾与轨迹偏移,提升行驶稳定性。从结构布局来看,车架前部预留了转向传动机构的安装空间,转向柱通过万向节连接下部的转向摇臂轴,摇臂轴通过横拉杆分别连接左右前轮的转向节,同时通过纵向布置的传动拉杆将转向动作传递至后轴的转向摇臂,后轴的转向节结构与前轴保持一致,通过对称布置的横拉杆实现后轮的同步偏转,整套传动机构全部采用杆端关节轴承连接,可自动补偿杆件加工与装配过程中产生的尺寸误差,避免转向过程中出现卡滞、

  干涉问题。轮边部分采用独立的悬架安装座,直接焊接在车架纵梁的外侧,每个车轮的转向节上都预留了制动器安装法兰、轮毂轴承安装位,可根据实际使用需求搭配不同尺寸的橡胶轮胎、轮毂电机或者传统的传动轴驱动结构,车架中部的预留空间可搭载动力电池组、控制模块、作业设备安装平台,前部的平板结构可用于安装驾驶座椅、操控踏板、显示终端,后部的框架结构可根据需求扩展货厢、作业机械臂、检测设备等不同搭载模块。设计过程中重点校核了车轮最大转角状态下的运动边界,当车轮偏转至最大角度时,轮胎侧壁与车架纵梁、拉杆与悬架摆臂之间均预留了足够的安全间隙,不会在极限转向状态下出现运动干涉,同时所有杆件的连接点位都经过受力仿真优化,转向过程中拉杆承受的拉压载荷、

  车架承受的扭转载荷都分布在材料的许用应力范围内,不需要额外增加加强筋就可满足结构强度要求。车架的整体宽度控制在常规室内通道的通行尺寸范围内,轴距可根据实际搭载需求通过调整纵梁的管材长度进行灵活调整,不需要重新开模制作冲压件,大幅降低小批量定制车型的开发成本,所有管材的切割、焊接都可通过通用的金属加工设备完成,适合小规模试制与个性化改装场景。转向机构的传动比经过匹配设计,转向盘的总转动圈数控制在合理区间,既不会因为传动比过小导致转向过于灵敏难以操控,也不会因为传动比过大导致转向操作费力,在无助力的状态下也可实现轻松转向,适配低速作业车辆的操控需求。
