汽车车门分层结构设计方案展示

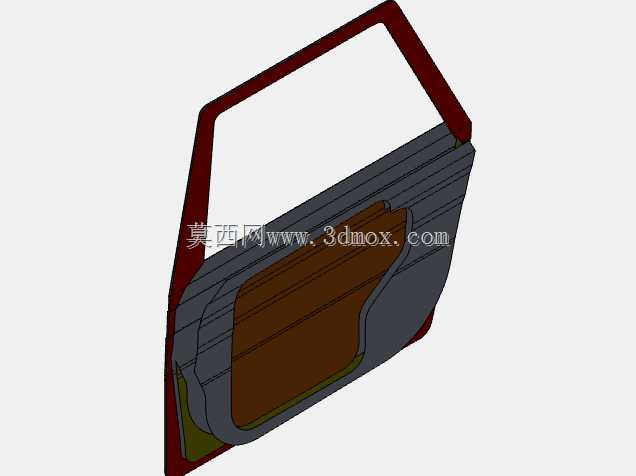

　　在乘用车车身开发流程中，车门总成是兼顾乘员防护、人机交互、外观质感与密封隔音的核心部件，本次呈现的分层结构设计方案，聚焦A类曲面设计原则的落地应用，从工程实现角度拆解了车门从外到内的层级逻辑。日常道路场景中，车门需要承受行驶过程中的风振载荷、开关门的反复冲击，同时还要满足侧碰时的能量传递要求，这套分层结构首先在最外侧预留了外板的安装边界，外板曲面严格按照A面要求做曲率连续处理，避免光影下出现凹凸不顺的视觉缺陷，匹配整车侧面的型面走势，保证腰线、门把手区域的曲面过渡无拐点。往内的第二层为加强层结构，这部分结构在设计时充分考虑了侧碰力的传递路径，在车门腰线位置、门锁安装位、铰链固定区域都做了局部加厚的结构预留，

　　加强筋的走向完全顺着载荷传递方向布置，既不会额外增加过多重量，又能保证在受到侧向冲击时，力能够快速分散到车门边框的铰链柱、B柱以及门槛梁位置，减少乘员舱的侵入量。再往内的层级为内饰安装基体，这部分结构预留了内饰板的卡扣安装位、扶手的固定螺柱位置、车窗升降机构的安装空间，同时在扬声器安装区域做了环形的加强筋，避免扬声器工作时引发内饰板的共振异响。在设计思路上，这套结构没有采用传统的一体式冲压内板方案，而是采用分层构建的逻辑，每一层的功能边界划分清晰：外层负责外观质感与密封配合，中间加强层负责结构强度与载荷传递，内层负责内饰附件与功能机构的集成，各层之间的连接位预留了点焊、结构胶的涂覆空间，在层与层的过渡区域全部做了圆角平滑处理，

　　避免应力集中导致的钣金开裂问题。从安装边界来看，这套结构的铰链安装面平面度公差预留了0.1mm的精度要求，保证车门安装后与侧围的间隙面差均匀，门锁安装位的同轴度公差控制在0.2mm以内，避免出现开关门卡滞、锁止不到位的问题；车门上下边缘的密封面做了连续的翻边结构，匹配密封条的压缩量要求，保证高速行驶时的风噪控制水平，同时在车门下部预留了排水孔的位置，避免雨水在层间积存引发生锈问题。在功能集成方面，结构上预留了侧防撞梁的安装通道，不需要额外改动层级结构就可以加装圆管式或者W型的防撞梁，同时在内层结构上预留了线束走线的卡槽位置，避免玻璃升降时夹损线束，也方便后期装配时的线束固定。针对日常使用中容易出现的肘部倚靠区域，

　　在内饰安装层对应的位置做了局部的支撑加强，保证用户倚靠扶手时不会出现内饰板塌陷的问题；在车门下部的储物空间区域，结构上做了下沉的边界预留，能够满足常规水瓶、杂物的放置空间需求，同时储物区域的底部做了倾斜的导水设计，不慎洒入的液体可以顺着排水孔流出车外。曲面设计上，所有外露的可见面都做了曲率检查，保证相邻曲面的G2连续，在光影检查下没有明显的棱线错位，满足量产车型的外观评审要求；各层的拔模角度都按照冲压工艺要求做了3度以上的预留，避免冲压成型时出现拉裂、起皱的问题，在转角位置的圆角半径都大于板厚的2倍，减少冲压过程中的应力集中。这套分层设计的逻辑也方便后续的改型调整，如果需要调整车门的外观造型，只需要修改最外层的曲面结构，中间的加强层和内层的安装结构可以最大程度沿用，减少模具修改的成本，缩短改型开发的周期；如果需要调整内饰的配置，比如增加氛围灯、升级扬声器数量，只需要在内层结构上做局部的特征调整，不需要改动整体的强度结构，兼顾了平台化通用和个性化配置的需求。在NVH性能的匹配上，层与层之间预留了阻尼胶板的粘贴空间，可以根据不同配置车型的隔音需求，粘贴不同厚度的阻尼材料，减少车门钣金的振动传递，提升车内的静谧性；在密封结构的配合上，外层翻边的精度可以保证密封条的压缩量均匀，避免局部压缩量过大导致关门力过重，或者压缩量过小导致密封不严漏风漏水的问题。
