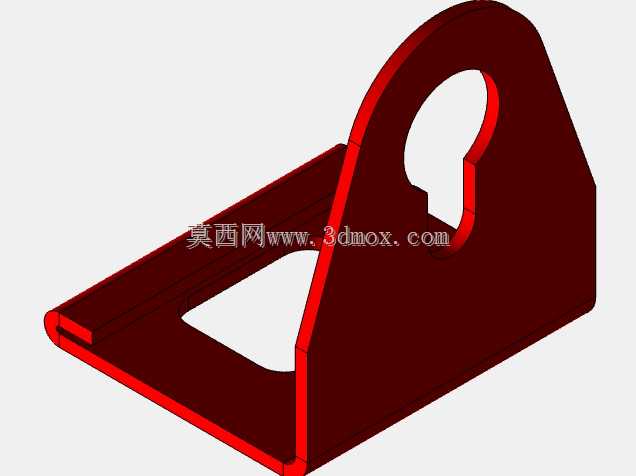

带挂孔折弯安装固定钣金支架结构

　　日常做设备结构配套时，这类带挂装结构的折弯钣金件是小部件里最考验细节设计的品类，很多新手做这类件容易只看外形忽略安装适配的实际边界，最后打样出来要么装不上，要么挂装后晃动旷量超标。先看实际应用场景，这类件大多用在小型电控柜体内部、交流稳压设备的侧边辅助固定位，或是小型工业模组的壁挂转接位置，作用是把小型功能模块挂装固定在设备内壁、安装立板上，不需要额外做复杂的托架结构，靠自身折弯的结构强度承担挂载件的重量，相比型材拼接的固定件，钣金一体折弯的件生产效率高，批量加工成本低，表面做喷塑或镀锌处理后耐锈蚀能力也能满足常规工业设备的使用要求。从功能特性来说，这个件的底板做了单折边压死边处理，不是简单的90度直折，

　　压死边的位置一方面能消除钣金裁切后的锐边，避免安装时划伤操作人员或是划破线缆外皮，另一方面折边位置相当于给平板底板加了一道加强筋，能提升底板的平面刚度，避免锁紧安装螺丝时底板出现翘曲变形。立板上的钥匙孔型挂孔是整个件的核心功能结构，这种孔型的设计逻辑是适配快装需求：安装时先把配套的固定螺丝在安装基面上拧到预留间隙，把挂孔的大直径端对准螺丝头套进去，再往下滑到小直径的卡槽位置，就可以直接锁紧螺丝，不需要把螺丝完全拧下来就能完成装拆，后期维护拆卸模块的时候也不用完全卸下紧固件，能减少小零件掉落设备内部的风险。设计这类钣金件的时候，首先要核算折弯系数，这个件用的是常规冷轧钢板，厚度选1.5mm到2mm区间比较合适，

　　太薄的话立板挂载后容易出现歪斜变形，太厚的话折弯时需要的折弯力大，钥匙孔的冲裁断面也容易出现毛刺超标的问题。底板上的方形镂空不是为了减重，更多是为了避让安装基面上的凸起焊点、接线柱或是加强筋，避免安装时底板和基面出现干涉，同时镂空位置也能给挂载的模块留出走线空间，方便线缆从支架底部穿过连接。外形尺寸的边界要注意，立板的高度不能超过挂载模块的侧边安装位高度，否则会挡住模块的接线端口，底板的长度要保证至少有两个安装螺丝位的排布空间，单螺丝固定的话支架容易出现转动偏移，两个螺丝位的中心距要留够，至少保持30mm以上的间距，才能保证固定后的稳定性。挂孔的尺寸要和常用的M4、M5安装螺丝匹配，大端直径要比螺丝头外径大1mm以上，方便套入，

　　小端卡槽的宽度要比螺丝螺杆直径大0.2mm到0.3mm，间隙太小的话滑动卡入的时候会卡顿，间隙太大的话挂装后会有明显的横向旷量，设备运行有振动的时候容易出现松脱。另外折弯的内R角要和板材厚度匹配，1.5mm厚的板折弯内R取0.8倍板厚就可以，R角太大的话折弯后立板的垂直度不好保证，R角太小容易出现折弯处开裂的问题，尤其是冷轧板如果是轧制方向和折弯线平行的话，R角过小开裂的概率会明显升高，所以排样的时候要注意让折弯线和板材轧制方向保持垂直，提升折弯位置的结构强度。压死边的位置要注意压合后的总厚度控制在2倍板厚以内，压合不实的话折边位置会有缝隙，容易积存灰尘或是凝露，时间长了会从缝隙位置开始生锈，影响零件的使用寿命。这类钣金件在冲压加工的时候，钥匙孔和底板镂空要一次冲裁成型，避免二次定位造成孔位偏移，折弯的时候要靠定位治具保证立板和底板的垂直度公差控制在±0.5度以内，否则挂装后模块会出现歪斜，影响后续的接线和相邻部件的装配间隙。
