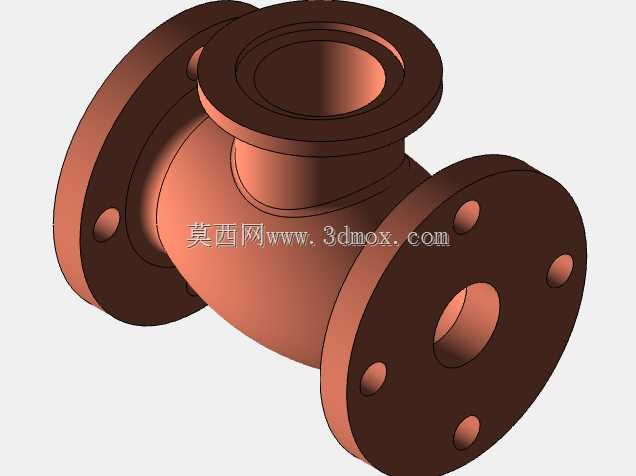

法兰连接式三通过径止回阀结构设计

　　在气动与液压流体输送系统的管路布局中，止回阀是控制介质单向流动、避免反向回流冲击核心动力元件的关键部件，这款三通结构的法兰式止回阀，主要适配需要在垂直于主管路方向引出支路、同时保障主通路单向通断的管路场景，常见于小型液压站的出油管路分支、气动控制系统的气源分配支路，以及低压给排水管路的竖向分流节点。从实际安装适配性来看，三个连接端均采用标准凸面法兰结构，法兰端面均匀分布4个螺栓过孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固加密封垫片的方式实现端面密封，无需额外加工焊接接口，能大幅缩短现场管路装配的周期，同时降低焊接变形带来的密封失效风险。三个通径保持一致的内径尺寸，可避免支路变径带来的局部压损过大问题，

　　适配介质流速稳定的工况，不会因为通径突变产生紊流、气蚀等损伤阀体内腔的问题。阀体采用流线型的三通腔体结构，内部的止回启闭件采用旋启式结构设计，介质正向流动时，流体压力推动启闭件绕阀座转轴开启，介质可同时沿主管路直通方向和垂直支路方向流通；当主管路或者支路出现介质反向压力时，启闭件在回流介质压力和自身重力作用下快速贴合阀座密封面，切断反向流通路径，避免回流介质冲击上游的动力泵、控制阀组等元件，防止系统出现压力失稳、元件反转损坏等故障。设计过程中，首先根据适用的低压工况确定公称压力等级，再匹配对应标准的法兰连接尺寸，确保螺栓孔中心距、法兰密封面直径、法兰厚度都符合通用管路安装规范，能直接替换同参数的现有管路阀门，

　　无需修改周边管路的安装位置。腔体内部的流道做了圆弧过渡处理，没有直角突变的结构，可减少介质流动过程中的阻力损失，同时避免介质中的固体杂质在直角位置沉积卡滞启闭件。三个法兰端的端面与对应通径的轴线保持严格的垂直度公差，安装后不会出现管路错位产生的附加应力，避免长期运行过程中阀体因为应力集中出现开裂泄漏。启闭件的转轴位置设置在腔体上部，避开介质直接冲刷的区域，减少介质中杂质对转轴转动副的磨损，延长阀门的无故障运行周期，同时转轴采用可拆卸的结构设计，后期维护时无需将整个阀体从管路上拆下，即可打开上部阀盖更换密封件或者启闭件，降低现场维护的工作量。从安装边界来看，这款阀门的三个法兰端轴线处于同一平面，

　　垂直方向的支路轴线与主管路轴线呈90度正交，安装时需要预留足够的螺栓操作空间，尤其是法兰背面的扳手操作空间，避免因为空间不足导致螺栓无法按规定扭矩紧固。整体外形没有突出的尖锐结构，可适配紧凑的管路安装空间，在设备内部的狭窄管路布局中也能顺利安装就位。实际选型应用时，需要注意介质流动方向与阀体标识的方向一致，避免反向安装导致阀门无法正常开启，造成管路堵死的问题；同时该结构适用于清洁度较好的流体介质，若介质中含有大颗粒固体杂质，需要在阀门上游加装过滤装置，避免杂质卡滞在启闭件与阀座的密封面之间，造成止回功能失效、介质反向泄漏的问题。
