致动器配套圆形阀b端密封端盖结构

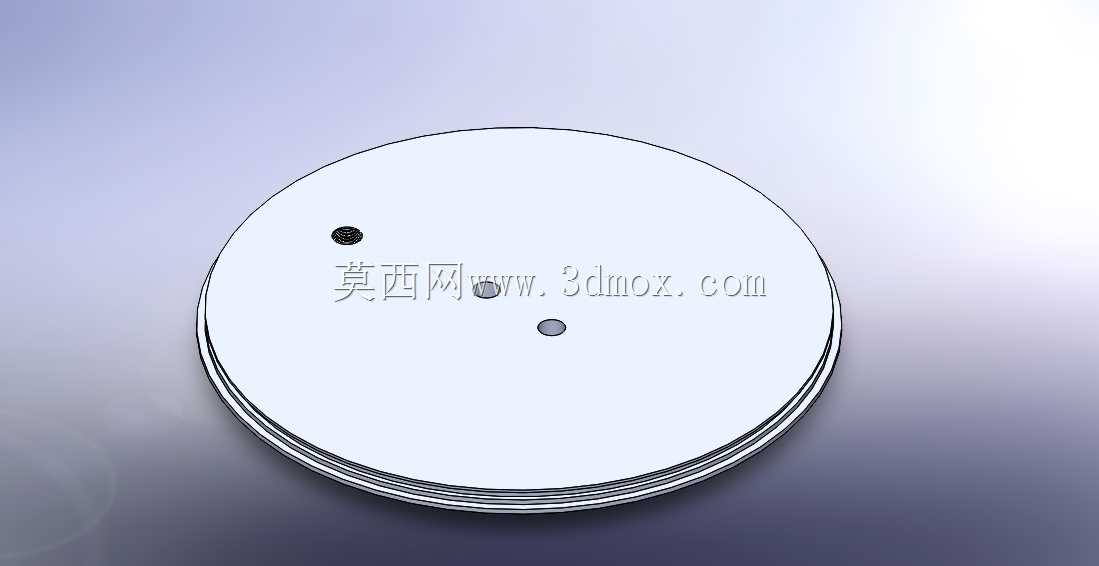

　　在流体控制回路的致动器单元设计中，阀端的密封承压部件直接决定整套执行机构的运行可靠性，这款圆形b端盖正是配套致动器阀组的承压密封零件，主要应用在工业气动、液压致动器的端部封盖位置，承担介质隔离、端部承压、组件定位的核心作用。从实际工况适配来看，这类端盖多用于中低压流体控制场景，覆盖气动调节阀、液压执行阀、工艺管线致动阀等多类设备的端部装配需求，在化工流程管线、工业自动化生产线、流体输送控制系统中都有广泛的装配场景，能够在额定工作压力下阻断阀腔内部介质外泄，同时为阀杆端部、密封组件提供稳定的安装支撑基准。从结构设计逻辑来看，这款端盖采用多层叠合的圆盘式主体结构，主体为等厚圆形基体，边缘设置多圈阶梯凸台结构，该结构并非装饰性设计，

　　而是对应阀腔端部的嵌套安装槽位，装配时阶梯凸台可直接嵌入阀壳端部的配合止口，无需额外定位工装即可保证端盖与阀腔的同轴度，同时多圈阶梯结构能够形成多道密封配合面，相比单平面端盖的密封路径更长，可有效降低介质沿配合面渗漏的风险。端盖表面分布的三个不同直径的小孔，各自承担不同的功能：直径最小的孔为定位销孔，装配时穿入定位销可锁定端盖与阀壳的周向相对位置，避免设备运行过程中受振动、介质冲击导致端盖周向错位；中等直径的孔为工艺泄压孔，在端盖装配压紧过程中，可排出密封配合面之间滞留的空气，避免内部气隙导致密封垫受压不均，同时在设备维护拆卸端盖时，可通过该孔引入平衡气压，避免阀腔内部残余负压导致端盖难以拆卸；直径稍大的孔为紧固件过孔，

　　用于穿入连接螺栓将端盖压紧固定在阀壳端部，孔位的分布经过受力校核，三个孔位沿圆周非对称布置，既避开了内部阀杆的运动行程范围，又能保证螺栓压紧力均匀覆盖整个密封面，避免局部压紧力不足导致密封失效。从安装边界与尺寸适配角度来看，端盖的最大外圆直径与配套致动器阀壳的端部外径完全匹配，阶梯凸台的外径公差控制在h7级，与阀壳止口的H7级公差形成间隙配合，装配时可顺利推入止口位置，同时配合间隙控制在0.02-0.05mm范围内，既不会因间隙过大导致密封垫错位，也不会因间隙过小造成装配卡滞。端盖的总厚度根据配套阀组的额定工作压力核算，在1.6MPa额定工作压力下，厚度满足承压强度要求，不会因介质压力产生挠曲变形，同时端盖内侧的平面度控制在0.

　　02mm以内，保证密封垫片受压均匀，避免局部间隙导致的渗漏问题。在实际选型适配过程中，这类端盖需要重点核对三个核心参数：一是外圆阶梯尺寸与阀壳止口的配合公差，保证装配同轴度；二是表面孔位的位置度，确保紧固件、定位销能够顺利穿入，同时泄压孔的位置不会正对内部密封件的密封唇口，避免泄压气流冲蚀密封件；三是端盖的材质与表面处理，常规工况下采用碳钢镀锌处理即可满足防锈与强度要求，腐蚀工况下则需要更换为不锈钢材质，同时根据介质特性调整密封垫片的材质，保证密封兼容性。从三维建模的角度来看，这类端盖属于典型的回转类机械零件，建模过程中需要重点关注阶梯凸台的圆角过渡，所有转角位置均设置R0.5-R1的工艺圆角，避免热处理与机加工过程中出现应力集中，同时孔位的位置度公差需要在建模时通过几何约束明确标注，为后续工程图输出、数控加工提供准确的尺寸基准。在装配验证环节，可通过三维软件的干涉检查功能，模拟端盖推入止口、螺栓拧紧的全流程，确认端盖与内部阀杆组件、密封件之间不存在运动干涉，同时核算螺栓压紧力作用下的端盖变形量，确保变形量在密封件的补偿范围内，避免长期运行后出现密封失效问题。
