螺栓压盖式法兰连接短型旋塞阀结构

　　在石化输送、市政燃气管网、轻工流体配送这类对管路截断可靠性要求较高的场景里，旋塞阀的应用占比一直不低，尤其是带螺栓压盖的法兰连接短型结构，因为启闭行程短、密封面受力均匀、维护拆装便捷，常被布置在车间管廊的分支节点、储罐进出口的截断工位，以及需要频繁启闭做介质流向切换的管段上。这款两通法兰式旋塞阀采用螺栓压盖的密封锁紧结构，区别于传统螺纹压紧的旋塞结构，压盖通过周向均匀布置的螺栓向阀体内的塞锥施加稳定的预紧压力，不会因为管路长期振动出现压盖松动、密封面泄压渗漏的问题，400psig的测试压力等级也能覆盖多数中低压工业流体输送的工况需求，200CWP的冷工作压力参数适配常温水、油品、非强腐蚀气态介质的输送截断需求。从结构设计逻辑来看，

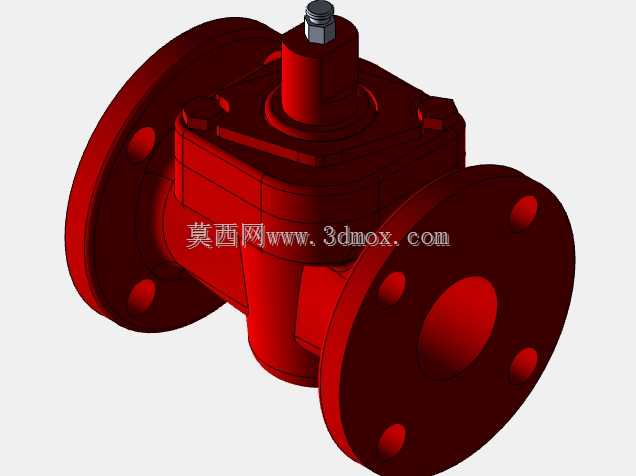

　　这款阀的整体轴向尺寸做了短型优化，相比同通径的常规长体旋塞阀，法兰端面到端面的安装距离压缩了近15%，对于管廊安装空间局促、改造项目预留管段长度不足的场景非常友好，不需要额外调整管路支架位置就能直接适配安装。阀体两侧的法兰采用凸面密封结构，法兰盘上的螺栓孔沿周向均匀分布，孔位尺寸匹配同压力等级的标准法兰配对要求，现场安装时不需要单独加工配对法兰，直接和管路预制法兰对齐穿装螺栓就能完成对接。阀体中部的方形压盖结构是整个密封副的锁紧核心，压盖和阀体本体之间通过周向布置的内六角螺栓锁紧，塞锥和阀体密封面之间的预紧力可以通过螺栓的拧紧力矩做精细调整，当长期使用出现密封面正常磨损导致的微渗漏时，不需要整体拆解阀门，

　　只要对称拧紧压盖螺栓补偿密封面的磨损量就能恢复密封性能，大幅降低现场维护的工作量。顶部的阀杆采用方头传动结构，和塞锥采用一体式刚性连接，没有额外的传动间隙，操作时只需要90度旋转就能完成全开全关动作，阀杆和压盖之间设置了填料密封腔，通过填料压盖压紧密封填料，避免介质从阀杆配合间隙向外渗漏，顶部的锁紧螺母可以限制阀杆的轴向窜动，同时预留了手柄或者执行器的安装接口，既可以搭配手动手柄做现场操作，也能直接加装气动、电动执行器实现远程自动控制。塞锥的流道采用全通径设计，和两侧法兰的通径尺寸完全一致，介质流经阀门时不会出现通径缩口导致的流阻增大、压力损失过高的问题，也不容易在流道变径位置积存介质杂质，适合输送带有少量固体颗粒的流体介质，

　　不会因为杂质卡塞导致密封面划伤。从建模的细节处理来看，这款模型还原了所有装配层级的零件特征，包括阀体的铸造圆角、压盖螺栓的头部特征、法兰盘上的安装沉孔、阀杆顶部的方头尺寸，所有配合面的间隙都按照实际装配公差做了还原，既可以用于管路系统的三维布局设计，做安装干涉检查、管线应力分析的配套元件，也能作为阀门结构设计的参考样件，拆解学习螺栓压盖式旋塞阀的密封受力逻辑、零件装配关系。在实际选型应用中，这类短型法兰旋塞阀因为结构紧凑、重量比同通径长体阀门轻30%左右，也常被用在移动式流体设备、撬装集成装置的管路上，减少撬体的整体载荷和安装空间占用，安装时只需要保证两侧法兰的同轴度偏差在允许范围内，对称拧紧法兰连接螺栓，避免单边受力导致阀体变形影响塞锥的转动灵活性，日常维护时只需要定期检查压盖螺栓的预紧力矩、阀杆填料的密封状态，不需要频繁拆解阀体做内部检修，整体运维成本远高于同压力等级的截止阀类产品。
