弯管机配套导向滚轮结构设计

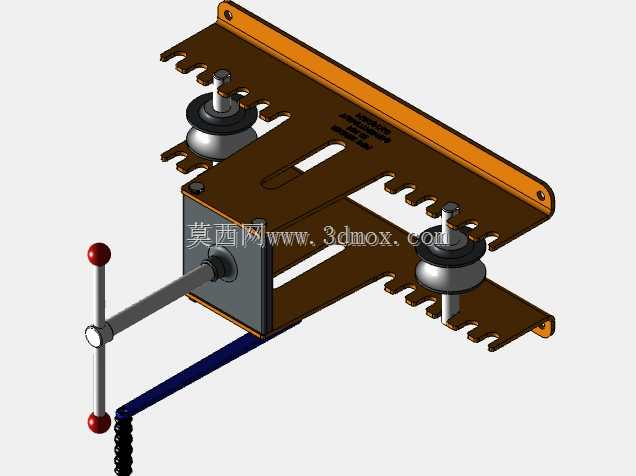

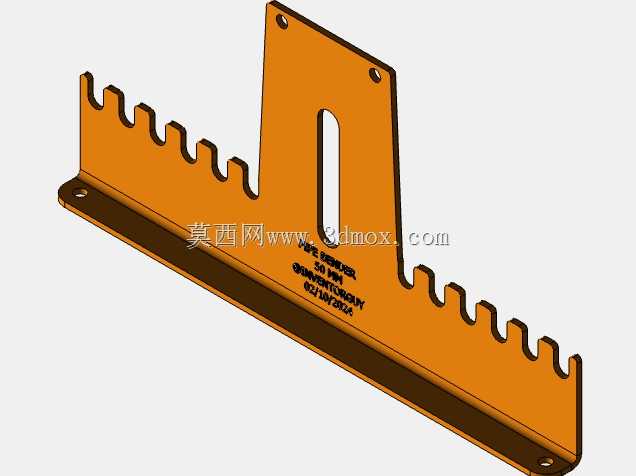

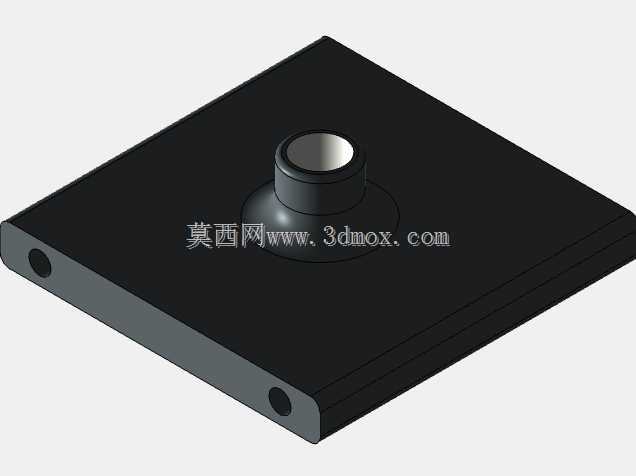

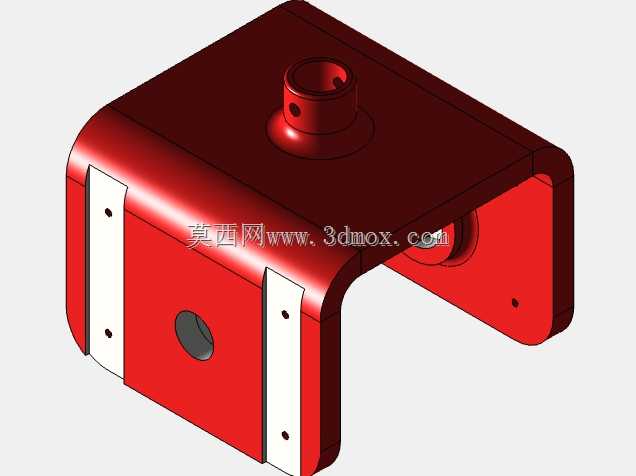

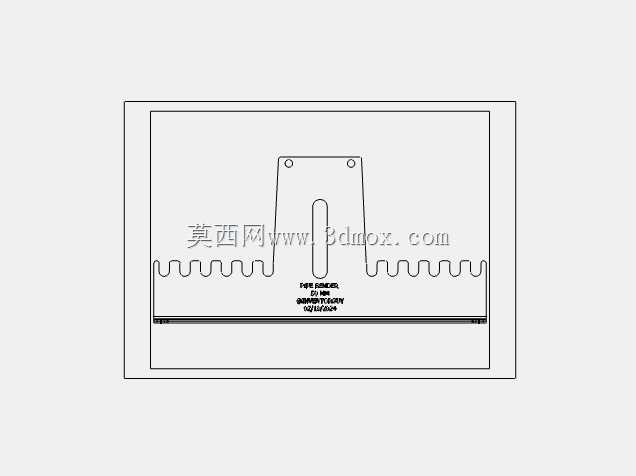

　　在金属管材弯折加工的生产场景中，导向滚轮是弯管机执行端直接接触管材的核心受力部件，其结构合理性直接决定管材弯折成型的精度、表面质量以及设备连续运行的稳定性。日常生产里，不管是五金加工车间的小型手动弯管设备，还是汽配、家具制造产线上的数控自动弯管线，这类带键槽安装结构的双凸缘滚轮都是适配圆管弯折作业的常用配件，主要作用是在弯管动作推进过程中，为待加工管材提供稳定的径向支撑与行进导向，避免管材在弯折受力时出现跑偏、表面刮蹭、局部凹陷变形等常见加工缺陷。

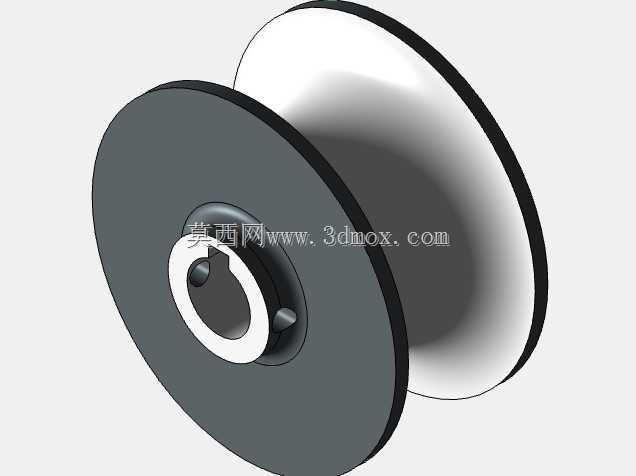

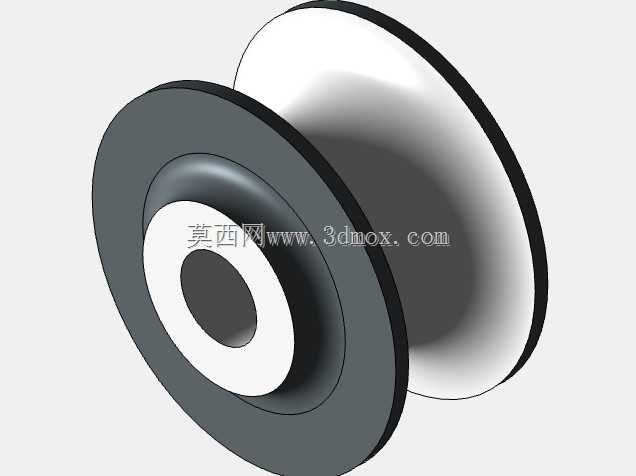

　　从结构设计逻辑来看，该滚轮采用双侧凸缘的轮体构型，轮槽的圆弧曲面经过参数化拟合，能够与对应外径的圆管外壁形成足够的接触包覆面，相比平轮结构可以大幅降低接触应力集中的问题，减少管材表面压痕的产生概率。轮体中心的安装孔采用标准键槽连接设计，能够与设备的导向轮轴实现周向固定，传递弯管过程中管材行进带来的摩擦力矩，避免滚轮与轴之间出现相对滑动磨损；键槽两侧的对称定位销孔，可进一步锁定滚轮的轴向安装位置，即便在长时间高频次的往复弯折作业中，也不会出现轮体轴向窜动的问题，保证导向精度的一致性。

　　从安装边界与尺寸适配角度考量，该滚轮的轮缘外径、轮槽深度、中心安装孔直径均按照常规中小型弯管机的安装接口参数设计，轮体总宽度适配多数设备导向轮座的安装间距，不需要对原有设备的轮座结构做额外改造即可直接替换安装。轮体的工作面做了等半径的圆弧过渡处理，没有尖锐棱角，在与管材接触时能够顺滑引导管材沿弯折轨迹行进，不会对管材表面的镀层、涂装层造成刮伤。双侧凸缘的高度经过反复校核，既能够保证对管材的侧向限位能力，避免管材受力时从轮槽中脱出，又不会因为凸缘过高干涉弯管模的回转动作，适配常见的0-180度弯折角度加工需求。

　　在实际生产应用中，这类滚轮除了用于常规碳钢管、不锈钢管的弯折加工，更换对应轮槽曲率的同规格轮体后，也可适配铜管、铝管等软质金属管材的弯折作业，广泛应用于卫浴管件加工、自行车车架生产、汽车油路管线制造、家具五金弯管加工等多个细分场景。设计过程中充分考虑了易损件的替换便利性，轮体采用对称式结构，安装时不需要区分正反方向，降低一线操作人员的安装调试难度；键槽与安装孔的公差配合按照基孔制间隙配合选取，既能够保证装配时的顺畅度，又能控制配合间隙在合理范围内，避免间隙过大导致的滚轮跳动问题。轮体的材质选型可根据加工管材的硬度做对应调整，加工硬质金属管材时可选用淬火合金钢材质提升轮体耐磨性，加工软质饰面管材时可在轮槽表面包覆尼龙或聚氨酯层，进一步降低管材表面的损伤概率，整体结构具备较强的场景适配性，能够满足不同加工场景下的弯管导向需求。
