造口袋生产用KIEFEL反向电极组结构

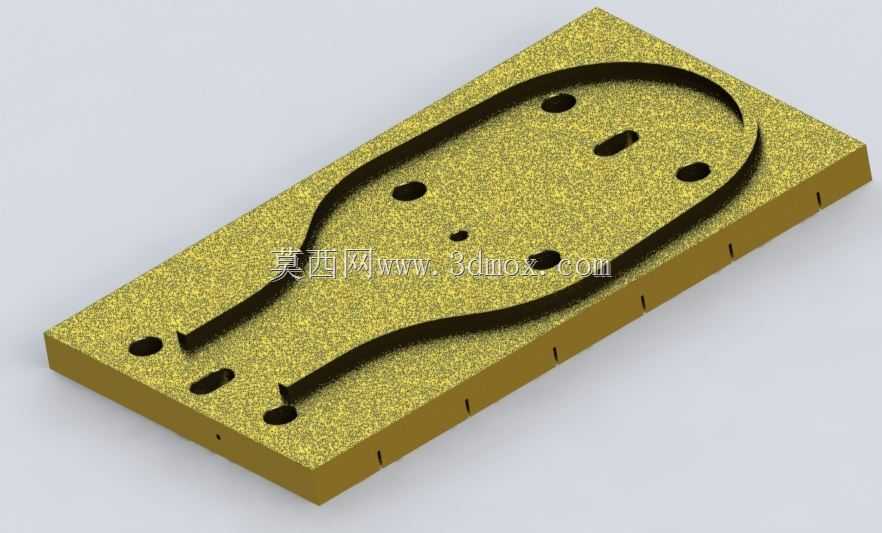

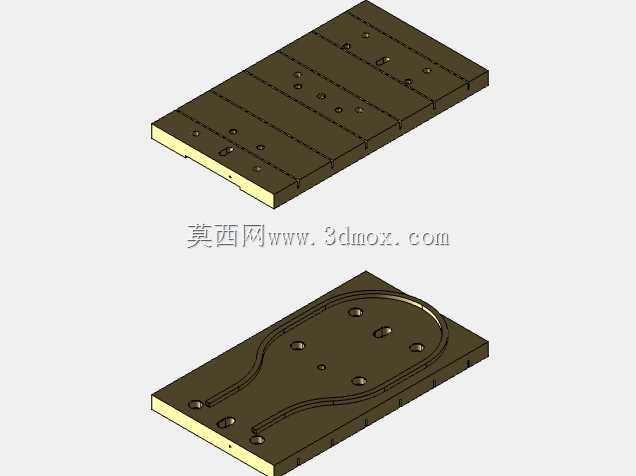

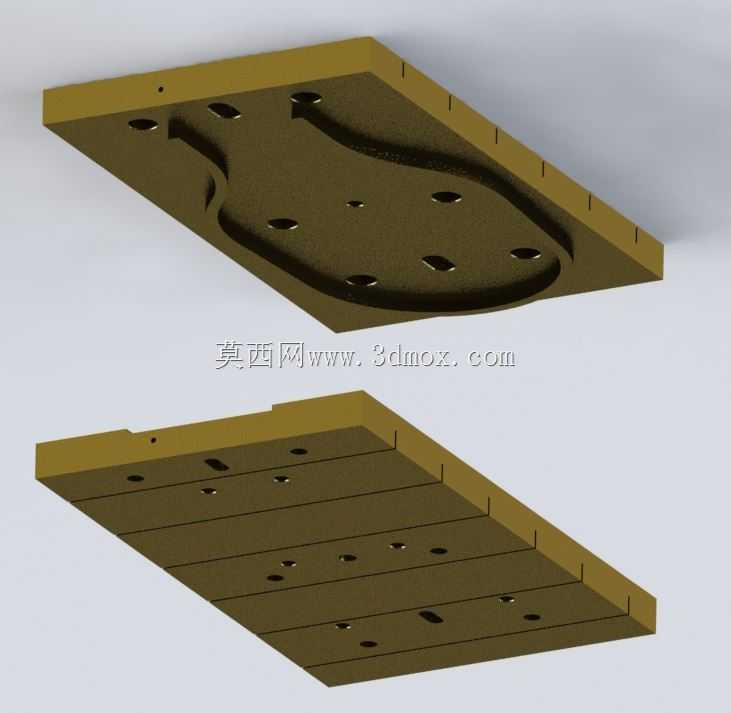

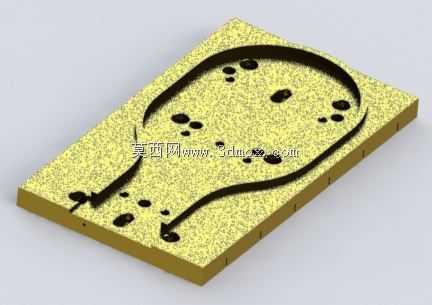

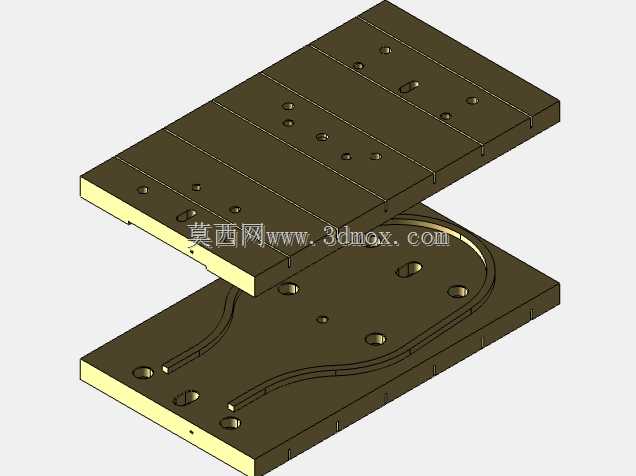

　　这套电极组是适配KIEFEL热合设备的反向成型工装，主要服务于一次性尿液收集袋、结肠造口袋这类医用软塑耗材的热压成型工序，在医用耗材生产车间的高频热封工位上承担核心的型面定型与热压传导作用。造口袋作为直接接触人体创面或排泄物的二类医疗耗材，其袋体的封边强度、贴合人体的轮廓弧度直接关系到使用安全性与佩戴舒适度，传统平压电极生产出的袋体边缘容易出现应力集中，佩戴时弯折易产生渗漏点，这套反向电极组正是针对这一工艺痛点做的结构优化。从结构设计逻辑来看，整套电极采用分体式正反配合结构，展示的两个型面分别对应热压工位的上模固定侧与下模承托侧，与设备连接的安装基准面做了整面铣平处理，平面度控制在0.02mm以内，

　　避免安装后出现型面偏移导致的压合错位。型面区域完全复刻造口袋贴合人体侧的生理弧度，所有过渡圆角均做了R3以上的圆滑处理，没有尖锐棱角，热压过程中不会在软质PVC、EVA这类医用膜材上留下压痕或应力集中点。电极本体上分布的多组通孔分为两类，直径稍大的是热封定位孔，配合生产线的导柱使用，合模时能快速对齐上下电极，定位精度控制在0.1mm以内，避免膜材移位产生废品；直径较小的是真空吸附孔，连接设备的真空管路后，可将裁切好的膜材平整吸附在电极型面上，防止软膜在合模过程中出现褶皱，保证封边宽度均匀一致。电极侧边的等距开槽是安装避让位，适配KIEFEL设备原有工位的固定压条，不需要对原有设备做额外改造就能直接换装，

　　降低生产线的改造成本与停机调试时间。从安装边界来看，整套电极的外轮廓尺寸完全匹配原有KIEFEL设备的工位安装空间，厚度方向预留了5mm的调整余量，可根据不同厚度的膜材调整合模间隙，适配0.1mm到0.5mm厚度的各类医用热封膜材。在实际生产场景中，这套反向电极组的工作流程是：下电极通过真空吸附固定下层膜材，上电极下行合模后，高频电流通过电极型面将热量均匀传导到膜材封边位置，让两层膜材在设定的温度、压力下熔合为一体，反向的型面结构能让成型后的袋体自然形成贴合人体的弧度，不需要后续二次热压定型，单工位的生产节拍可以稳定在8秒/件，封边的剥离强度能达到医用耗材的行业标准要求，不会出现虚封、过烧的问题。

　　设计过程中特意将热封工作面的粗糙度控制在Ra0.8，既保证膜材热合时不会粘黏电极，又能让封边表面光滑无毛刺，避免使用过程中划伤患者皮肤。电极的非工作区域做了发黑防锈处理，适应医用生产车间定期消毒的使用环境，不会因为消毒液腐蚀出现锈迹污染产品。整套结构没有多余的复杂零件，日常维护只需要定期清理吸附孔内的膜材碎屑，检查型面是否有磕碰损伤即可，不需要复杂的校准流程，一线操作人员经过简单培训就能完成换装与日常保养。在医用耗材批量生产场景下，这类定制电极的结构合理性直接决定了产品的良品率与生产效率，这套反向结构的电极组相比传统平电极，能让造口袋的佩戴贴合度提升40%以上，封边位置的渗漏率降低到0.1%以下，完全满足医用耗材的批量生产质量要求。
