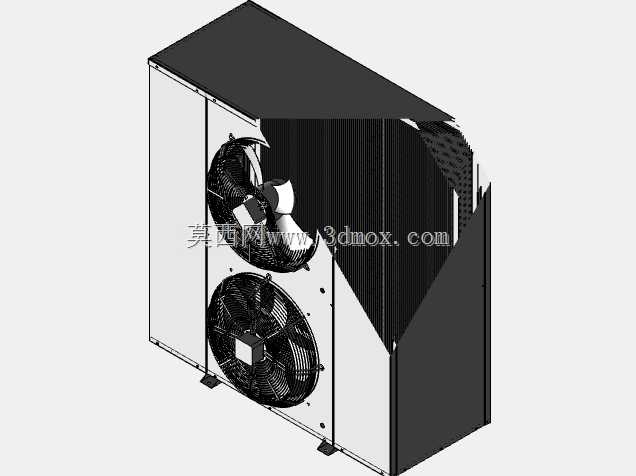

双前风扇立式冷凝换热单元结构

　　在商用制冷、小型工业温控、冷链终端设备的散热回路里，风冷式冷凝单元一直是把压缩机排出的高温高压气态冷媒完成相变换热的核心部件，这款带两个前置风扇的冷凝结构，就是针对中小冷量场景优化的立式布局方案，和常见的顶出风、侧出风结构不同，它把两个轴流风扇直接布置在冷凝芯体的迎风面正前方，省去了额外的导风罩钣金折弯工序，也让整机的安装进深尺寸控制得更紧凑，适合嵌入到机柜侧面、设备仓的竖向安装位里，不会过多占用横向排布空间。从结构逻辑上看，整个单元的承载框架采用薄钢板折弯拼焊成型，侧边预留的折边不光是为了固定冷凝芯体，同时也充当了风扇安装的定位基准，两个风扇上下同轴排布，中心距经过流场仿真校准，既避免了上下风扇的出风区域出现气流干涉形成涡流区，

　　也让整个冷凝翅片的迎风面风速分布更均匀，不会出现边角区域风速过低导致换热效率折损的问题。冷凝芯体采用常规的管翅式结构，冷媒流路采用多回路并联设计，顺着翅片的竖向排布走向，让气态冷媒从上部集管进入后，能顺着流路逐步完成冷凝液化，最终从下部集管流出到后续的节流部件，芯体和框架之间垫有减震胶条，一方面避免运输过程中翅片和钣金硬接触出现倒片、铜管磨损泄漏的问题，另一方面也能阻断风扇运行时的振动传递到安装基体上，降低整机运行的共振噪音。底部的两个L型安装支脚是整个单元的受力承载点，支脚上的长圆孔设计预留了安装位置的调整余量，现场安装时不需要极高的开孔定位精度，就能完成单元的固定，支脚和主框架之间采用点焊加螺栓紧固的双重连接方式，

　　能承受整机运行时的长期振动载荷，不会出现支脚脱落、框架变形的问题。在实际选型适配的时候，这种双前风扇的结构不需要预留后部的出风空间，只要保证前部风扇进风侧没有遮挡，就能满足散热需求，很适合用在空间紧凑的一体式冷水机、商超冷藏柜外机、小型工业油冷机这类设备上，和同冷量的单风扇大直径结构相比，双风扇的竖向布局能把整机的宽度尺寸压缩30%左右，适配更多窄空间安装场景。设计过程中需要重点关注风扇的接线走线位置，两个风扇的供电线束顺着框架侧边的走线槽固定，避开翅片的锋利边缘，也不会凸进到风扇的旋转区域里，避免长期运行出现线束磨破、被扇叶打坏的风险；风扇和芯体之间预留的安全距离经过校核，既不会因为距离过近导致扇叶吸风时碰到翅片，

　　也不会因为距离过远出现进风侧的气流旁通，降低有效过风风量。整个单元的外护板采用一体化折弯的顶盖和侧封板，把芯体的上部和侧边裸露的铜管边完全遮盖住，一方面避免安装、搬运过程中磕碰导致铜管变形泄漏，另一方面也能引导气流全部从芯体正面穿过，不会从侧边缝隙流走，保证换热效率的稳定。在维护层面，这种前置风扇的结构不需要拆除整个外护板，只要松开风扇固定圈上的几颗螺丝，就能把风扇拆下来清理扇叶和翅片上积的灰尘，后期更换风扇也不需要动冷媒回路，售后维护的操作门槛很低，适合终端用户自行完成日常保养。从安装边界来看，整个单元的竖向高度适配常规1.2米到1.5米高度的设备仓安装位，厚度方向控制在300毫米以内，安装支脚的孔位间距符合行业内通用的冷凝单元安装尺寸规范，可以直接替换同冷量等级的老旧冷凝单元，不需要对原有设备的安装机架做额外改造，适配性很强。
