Ekewill行星式行走轮总成结构设计

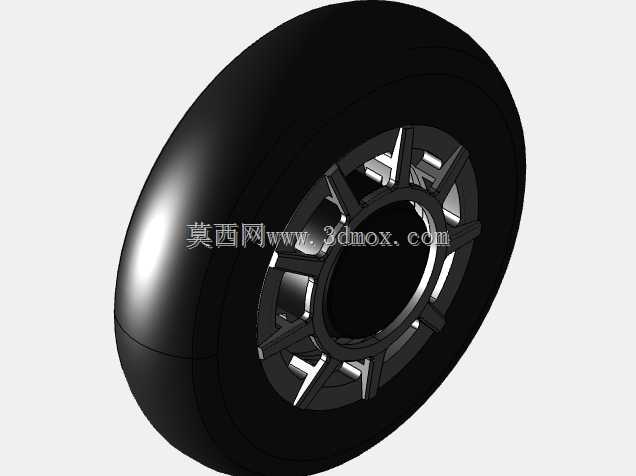

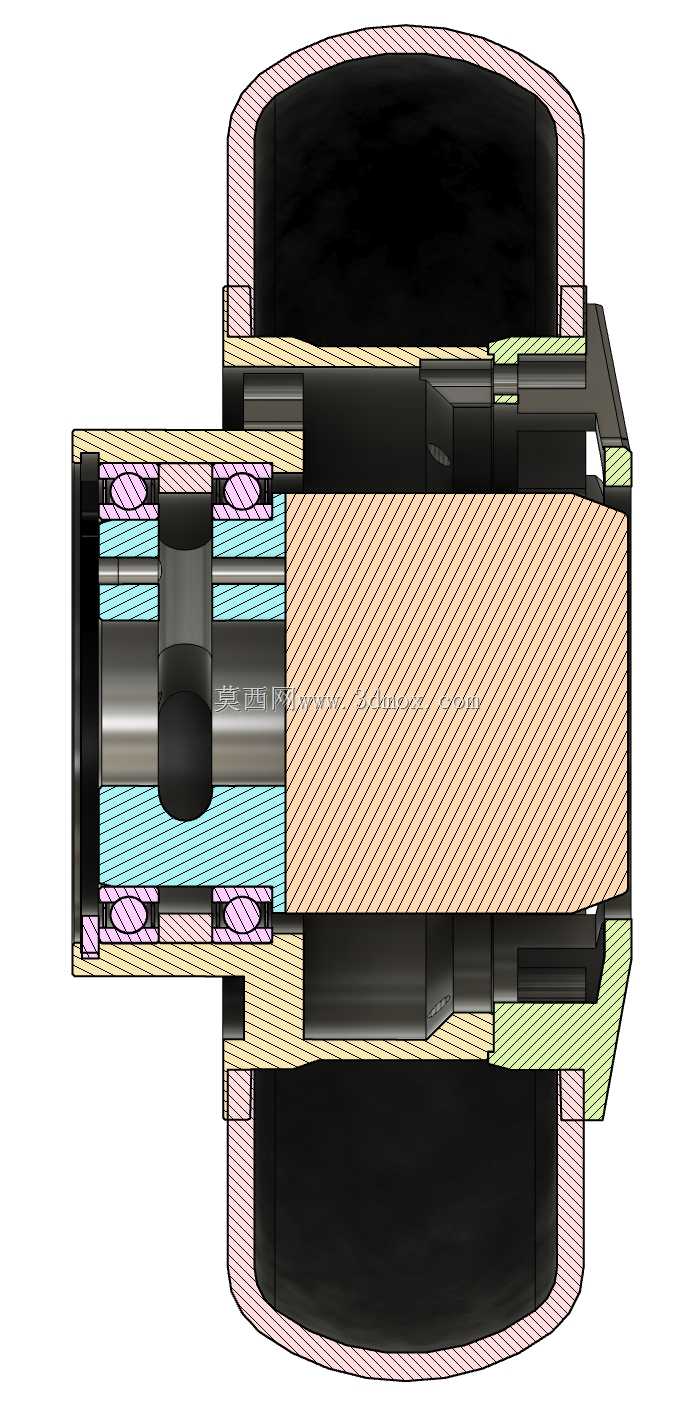

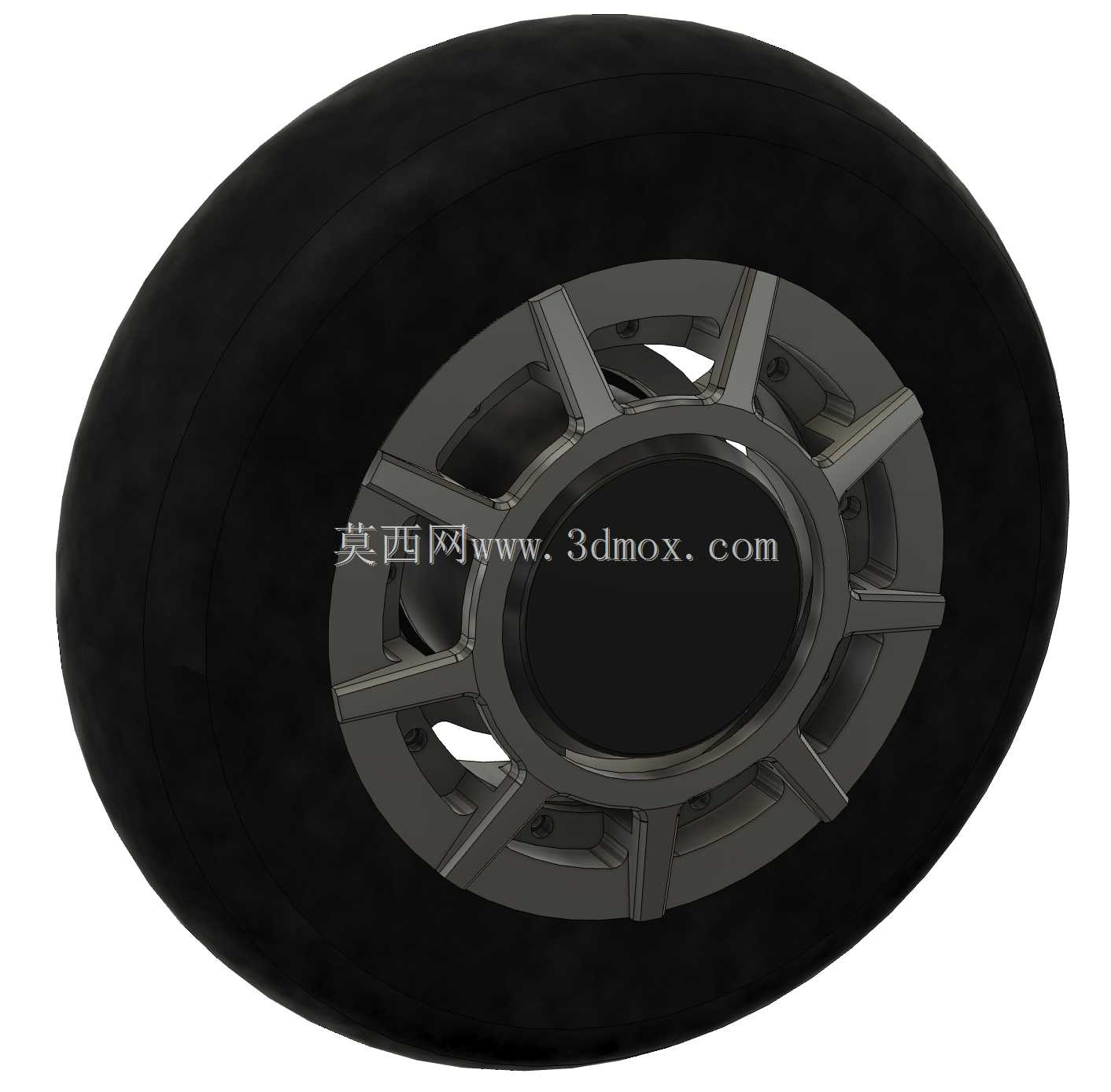

　　这款行星式车轮总成的设计，最初瞄准的是电动滑板这类轻型个人移动载具的行走端升级需求，同时也可适配小型巡检机器人、厂区短途转运AGV的从动轮或驱动轮安装位，在低速轻载的移动场景下，能兼顾轮组的承载稳定性与转动顺滑度。从实际落地的结构来看，轮组的核心承载部分采用了多辐条一体式轮毂设计，辐条沿轮毂中心呈放射状均匀分布，每根辐条的截面做了渐变加厚处理，靠近轮辋的位置宽度收窄，靠近中心轴承座的位置逐步加厚，这种设计既可以降低轮毂整体的转动惯量，让轮组启动、制动的响应更灵敏，也能在轮组承受侧向冲击力的时候，通过辐条的微小形变分散应力，避免应力集中在辐条根部出现断裂风险。轮毂中心的安装位预留了标准轴承的配合公差，轴承座的端面做了止口设计，

　　安装时可以直接卡入对应规格的深沟球轴承，不需要额外加装定位套，能有效控制轮组的轴向窜动量，保证轮组转动时的同轴度，避免高速滑行时出现轮组偏摆带来的抖动问题。轮胎部分采用了标准的橡胶充气胎轮廓，胎面做了平滑的圆弧过渡，没有设置过于激进的越野花纹，这种设计更适配平整的铺装路面使用，滚动阻力更小，滑行时的噪音也更低，胎侧的厚度按照常规轻型载具的承载需求做了等比例设计，既可以缓冲路面细小颠簸带来的冲击，也不会因为胎侧过软导致转向时出现过度形变影响操控精度。整个轮组的行星传动结构集成在轮毂内部，没有额外突出的传动箱体，轮组的外侧端面保持平整，安装到载具上之后不会突出车架侧面太多，能有效控制整车的横向宽度，适配更多紧凑型车架的安装需求。

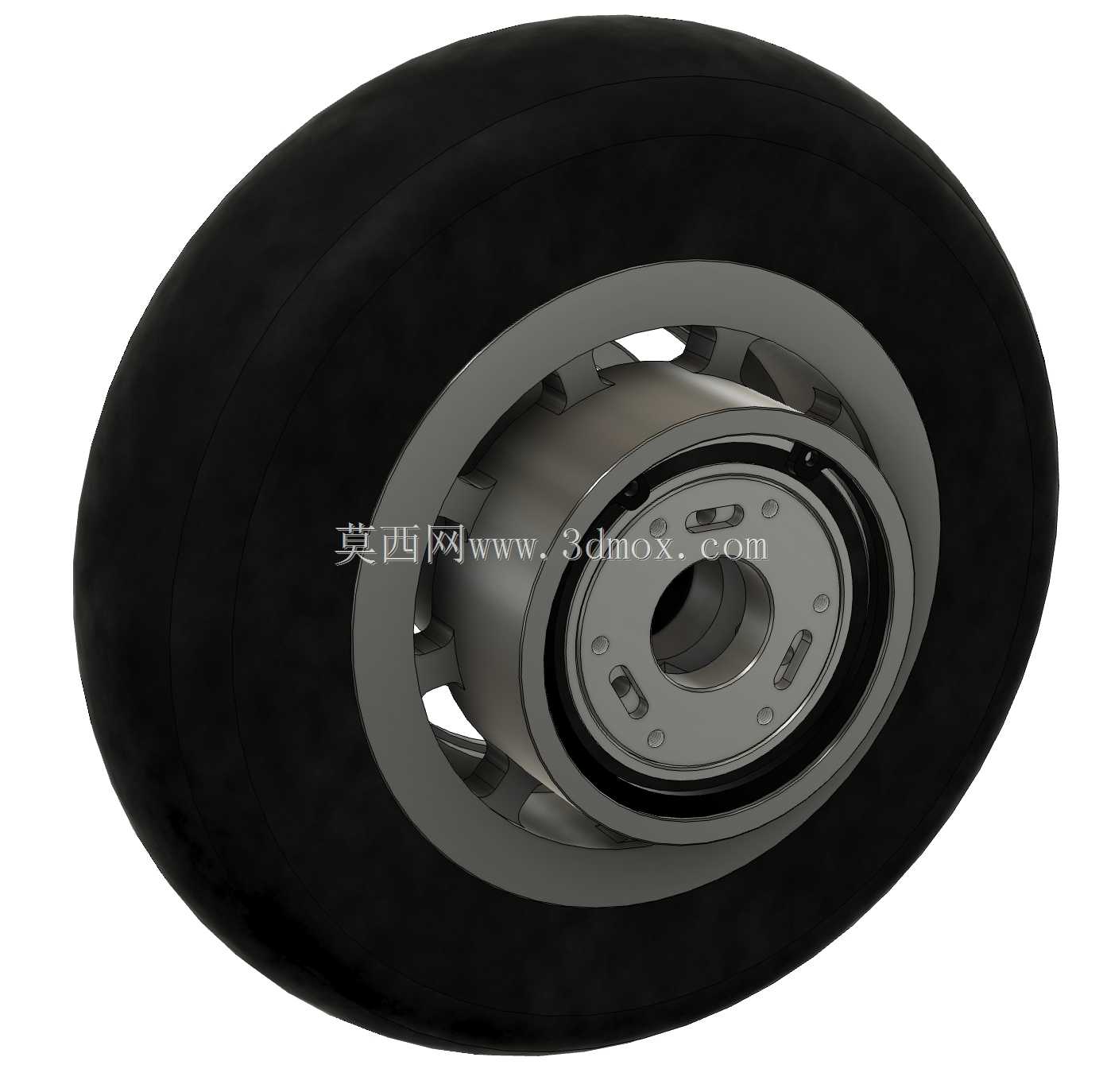

　　在安装边界上，轮组的中心安装孔位按照常规滑板轮组的安装间距做了适配，轮轴的直径匹配市面上通用的轮组锁紧螺母规格，不需要对原有车架的轮叉结构做大规模修改就可以直接替换安装，轮组的整体外径控制在常规8寸滑板轮的尺寸区间，安装后整车的离地间隙和原有轮组保持一致，不会改变整车的通过性与重心高度。设计过程中没有对轮组配套的驱动电机、轮内减速机构的内部细节做冗余建模，重点还原了轮毂、轮辋、轴承配合位、轮胎外形这些和安装、适配直接相关的结构部分，对于做概念方案选型、整车总装布局验证的结构工程师来说，可以直接将这个轮组模型导入总装文件，验证轮组和轮叉、车架、挡泥板等周边部件的干涉情况，不需要再花费时间重新绘制轮组的外部轮廓。

　　轮组的各部件配合公差都按照常规机械加工的精度要求做了预留，轮毂和轮胎的配合面做了滚花结构的简化表达，实际生产中可以增加橡胶轮胎和金属轮毂之间的摩擦力，避免大扭矩输出时轮胎和轮毂之间出现相对滑动。从功能特性来看，这种集成式行星轮组相比传统的固定轴轮组，在相同的轮径下可以获得更大的减速比，搭配外置驱动电机的时候可以降低电机的输出扭矩要求，同时行星结构的受力是均匀分布在多个行星齿轮上的，轮组承受冲击载荷的时候不会把所有应力集中在单个齿轮齿面上，能有效提升轮组的使用寿命，在日常通勤类电动滑板、园区低速巡检机器人这类负载不大但需要频繁启停的场景下，这种结构的可靠性比传统的直连轮组更有优势。
