深沟球滚珠轴承机械结构三维数模

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围最广的支撑类部件，从家用小型电机、电动工具，到工业生产线的输送辊道、机床主轴、减速机输入输出轴，再到交通工具的轮组支撑、工程机械的铰接旋转部位，几乎所有存在连续旋转运动的机械结构，都需要这类部件承担径向载荷、抵消部分轴向载荷，同时将旋转过程中的摩擦阻力控制在极低水平。做结构设计选型时，首先要明确安装位的边界约束：轴承的内圈与旋转轴采用过盈配合，装配时通常采用热套或者专用工装压装，避免敲击滚道导致内部损伤；外圈与轴承座孔采用过渡或者间隙配合，方便后期维护拆卸，同时要预留好轴向定位的台阶尺寸，内圈定位轴肩的高度不能超过内圈倒角尺寸，外圈的挡肩高度也要避开保持架的运动范围，防止运转过程中出现干涉摩擦。

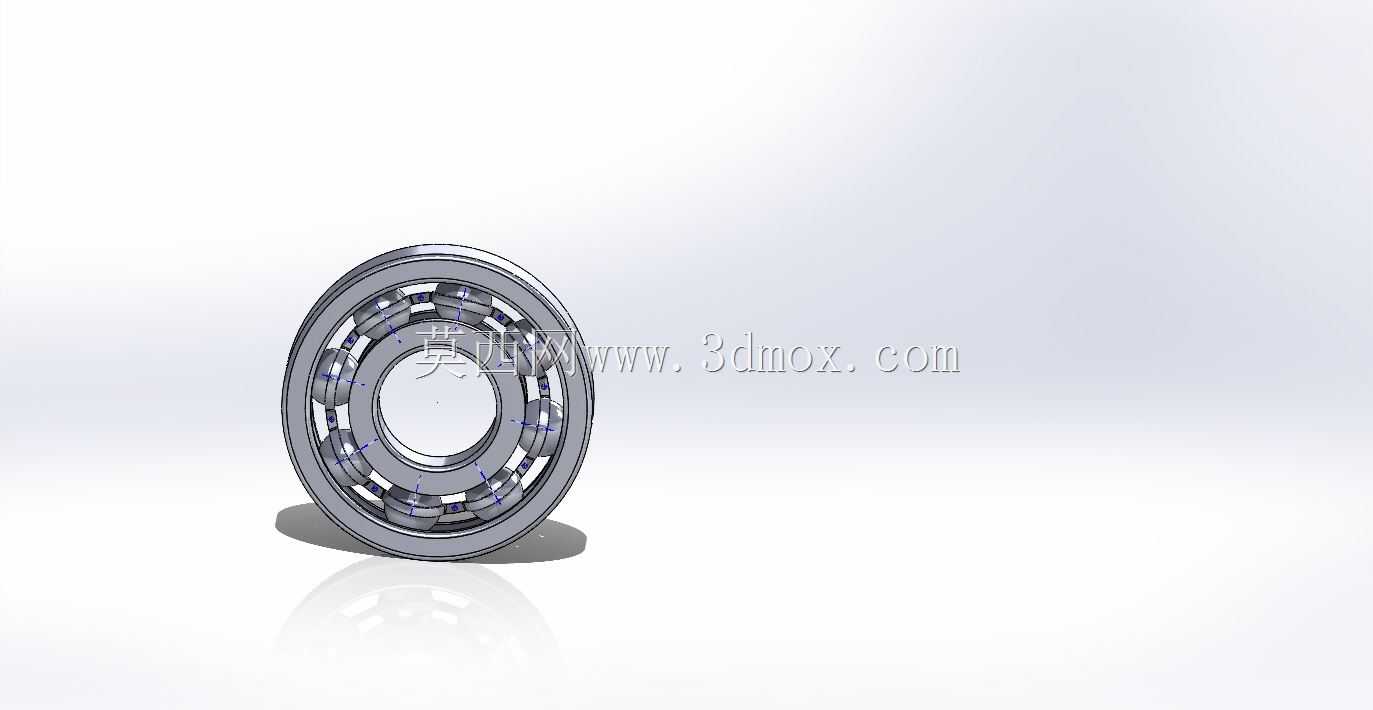

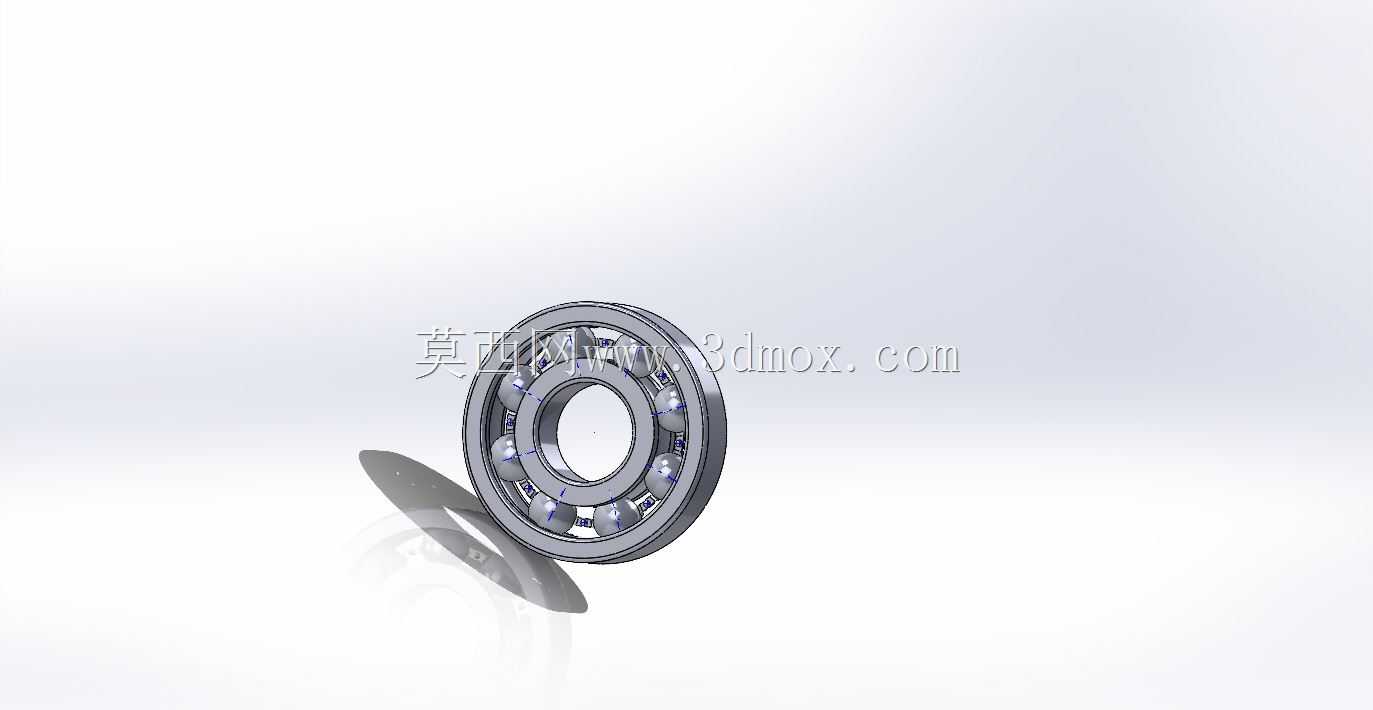

　　从结构组成来看，这套滚珠轴承的数模完整还原了四个核心部分：光滑的内圈滚道、外圈滚道、均匀排布的钢质滚珠，以及分隔滚珠的冲压保持架。设计滚道曲率的时候，滚道的圆弧半径通常比滚珠半径大千分之几，这个微小的间隙一方面可以让滚珠在滚道内形成点接触，降低滚动摩擦的接触面积，另一方面也能给运转过程中的热膨胀留出余量，避免温升后滚珠卡滞在滚道内。保持架的作用是将所有滚珠均匀分隔开，防止滚珠在运转过程中互相挤压摩擦，同时引导滚珠在非承载区正常滚动，避免出现滚珠堆叠、打滑的问题，数模里的保持架采用浪形冲压结构，是中小型深沟球轴承最常用的保持架形式，装配时通过两个冲压件的铆合将滚珠包裹在兜孔内，兜孔的间隙控制在合理范围，既不会让滚珠出现过大的窜动，也不会限制滚珠的自由转动。

　　实际工程应用里，这类轴承的选型需要匹配实际工况的载荷特性：如果是纯径向载荷为主、转速较高的场合，比如电机主轴、风机叶轮轴，这类深沟球滚珠轴承的适配性远高于滚子轴承，因为点接触的滚动形式在高速下的发热更小，极限转速更高；如果存在一定的双向轴向载荷，比如皮带输送机的张紧辊轴，这类轴承也能承受不超过额定径向载荷四分之一的轴向力，不需要额外加装推力轴承，能够简化整体支撑结构的设计。做三维建模的时候，需要重点还原几个容易被忽略的细节：一是内圈和外圈的引导倒角，这个倒角不仅是装配时的导入结构，也能避免热处理后的应力集中，防止轴承在承受冲击载荷时出现边角崩裂；二是滚珠的排布精度，所有滚珠的中心必须位于同一个节圆上，相邻滚珠的中心夹角误差要控制在极小范围，否则会导致运转过程中载荷分布不均，局部滚珠承受过大载荷提前失效；三是保持架的兜孔间隙，间隙过小会导致滚珠转动卡滞，间隙过大则会让滚珠在运转时出现窜动，产生额外的振动和噪音。

　　在安装边界的设计上，还要考虑密封和润滑的配套结构，如果是开式轴承，需要在轴承两侧预留密封件的安装位，或者在轴承座上设计润滑脂的加注通道，定期补充润滑脂来降低滚道和滚珠的磨损；如果是带防尘盖的闭式轴承，出厂时已经预填了长效润滑脂，不需要额外维护，适合用在不方便定期加注润滑的场合，比如家电电机、办公设备的传动部位。做结构校核的时候，还要计算轴承的额定寿命，根据实际工况的当量动载荷、转速，结合轴承的额定动载荷值，计算出满足设计寿命要求的轴承型号，避免选型过小导致轴承提前疲劳剥落，也不要选型过大造成结构尺寸浪费、成本上升。另外在装配工艺的设计上，要明确轴承的安装方向，内圈的受力侧要贴紧轴肩，外圈的受力侧要贴紧轴承座挡肩，同时要预留合适的轴向游隙，游隙过小会导致运转时发热严重，游隙过大则会导致旋转轴的跳动超差，影响设备的运行精度。这套数模完整还原了轴承各部件的配合关系，不管是做整机结构的装配干涉检查，还是做轴承的运动仿真演示，都能直接复用，不需要再重新绘制各部分的细节结构，能够大幅提升结构设计阶段的建模效率。
