电气管线通道连接固定支柱结构设计

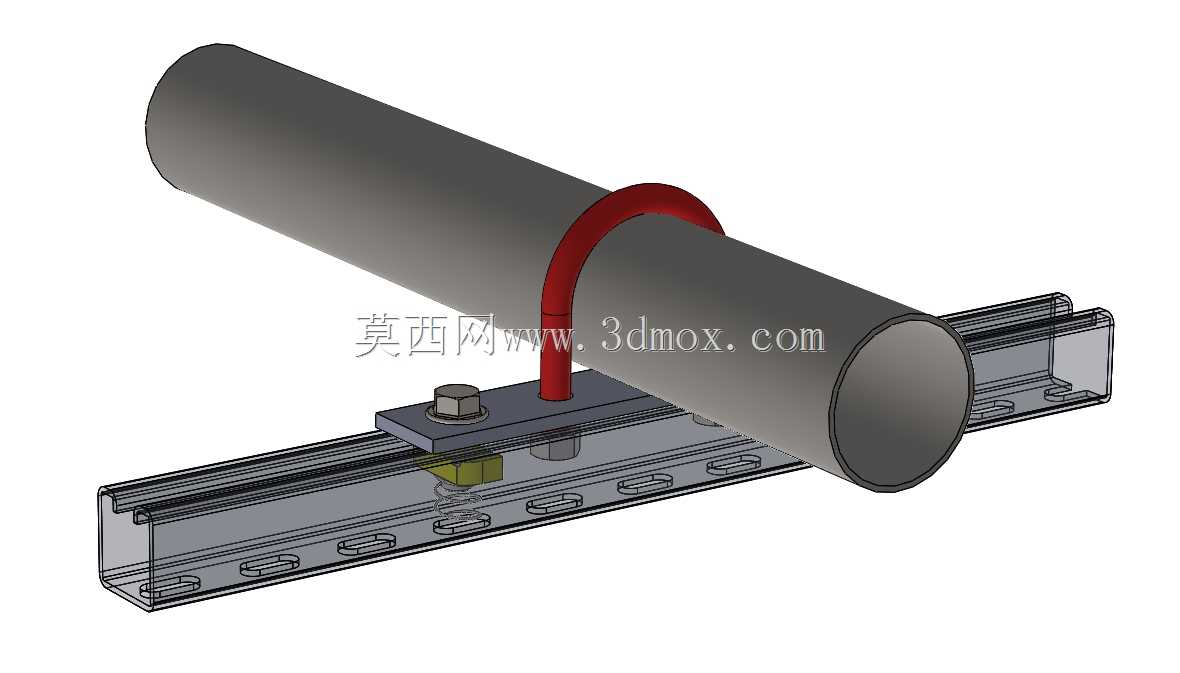

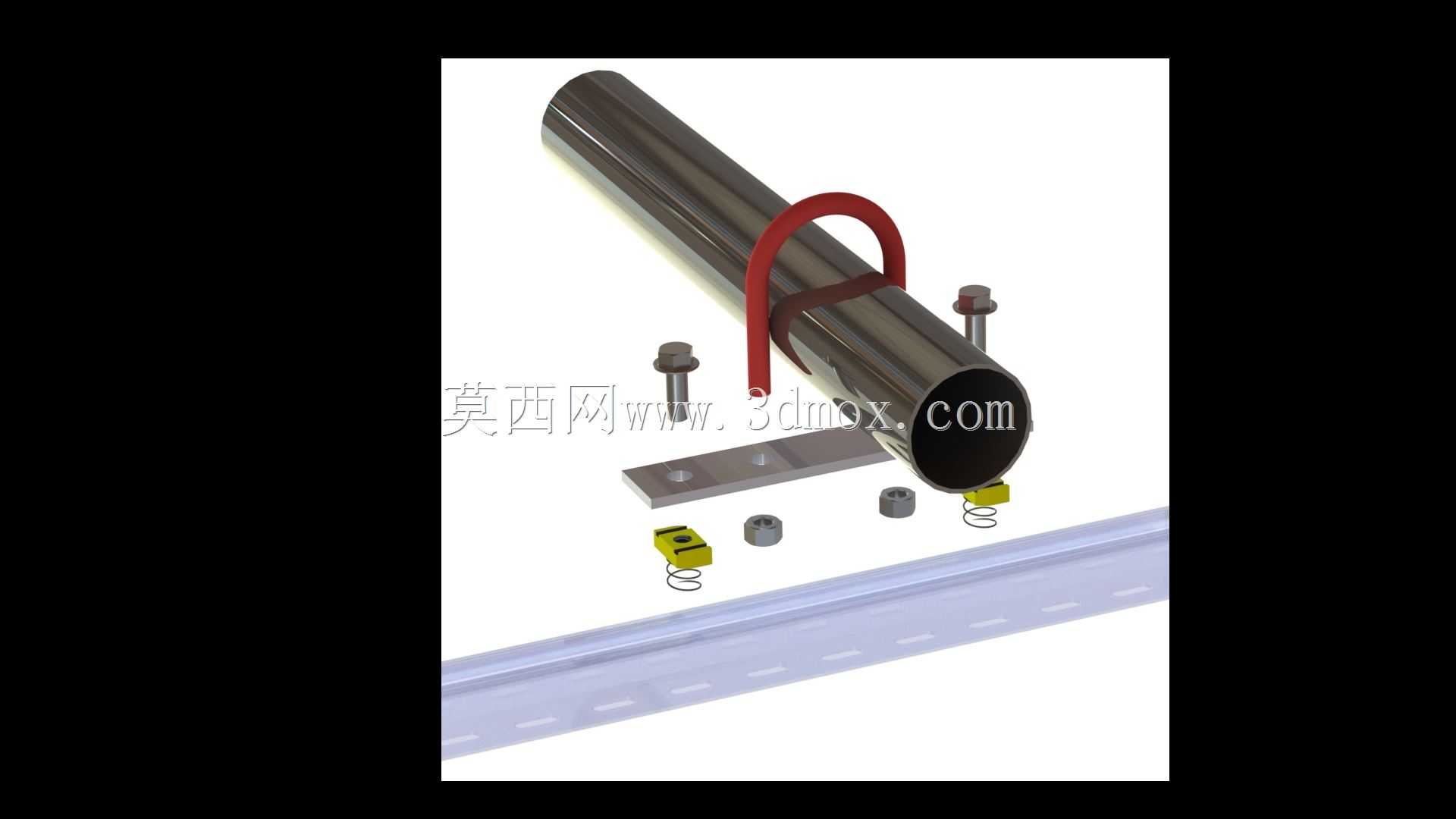

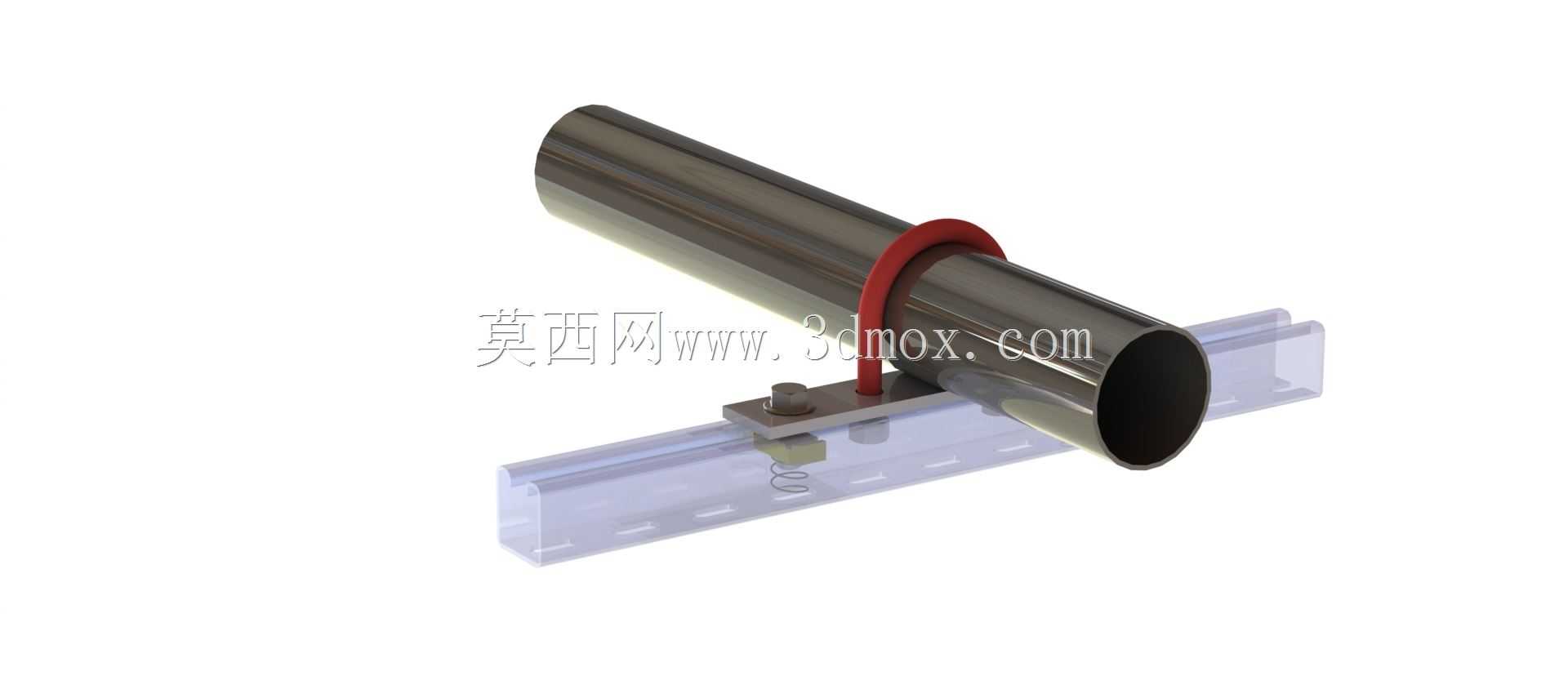

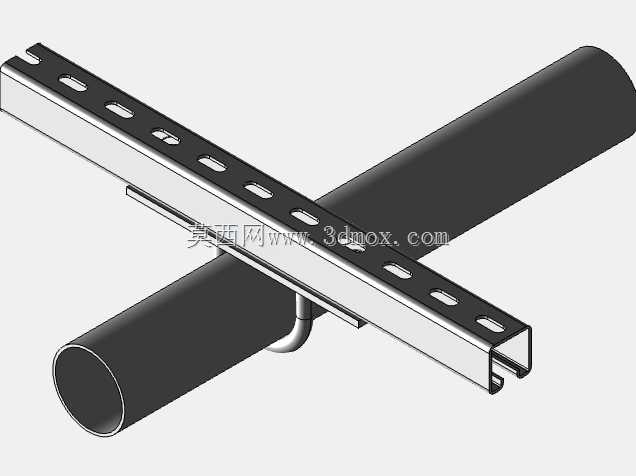

　　在工业厂区布线、户外设备管线敷设、楼宇电气配套施工场景中，经常会遇到主工艺管道与电气穿线管需要沿单杆式通道并行架设的需求，这类场景下常规的抱箍支架往往只能固定单类管线，无法同时兼顾工艺管道的承重固定与电线管的绝缘隔离安装，容易出现管线间距不符合电气安全规范、长期运行后管线移位磨损绝缘层、支架与通道杆连接松动脱落等问题，这套连接固定支柱结构就是针对这类现场痛点开发的专用安装构件。从结构功能来看，整套构件包含主管道抱箍、支柱安装底座、电气管线固定卡、减震垫、连接紧固件几个核心部分，主抱箍采用U型圆弧结构，弧度匹配常规圆形工艺管道的外径曲率，抱箍内侧预留了防滑纹理，安装后可以避免管道因热胀冷缩或外部振动产生轴向窜动；

　　支柱底座采用平板式结构，底部设置了与单杆通道匹配的安装卡槽，不需要在通道杆上额外打孔焊接，通过配套的紧固件就能完成底座的快速固定，不会破坏原有通道杆的结构强度。设计过程中重点考量了安装边界的适配性，底座的安装孔位采用长圆孔设计，可以适配一定范围内的通道杆直径偏差，现场安装时不需要二次扩孔调整；主抱箍的高度预留了足够的管线间距，电气管线固定卡设置在主管道侧下方，既满足电气管线与工艺管道之间的安全距离要求，又不会额外占用过多的通道横向空间，避免影响通道上其他设备的安装与后期运维操作。考虑到户外敷设场景的耐候需求，构件的金属接触面之间都设置了绝缘减震垫，既可以避免不同金属材质接触产生电化学腐蚀，又能缓冲设备运行传递到管线的振动，

　　降低管线连接部位的疲劳应力；电气管线固定卡采用带绝缘衬层的结构，夹紧力可以通过配套的弹簧组件自适应调整，不会因为过度夹紧破坏电线管的绝缘层，也不会因为夹紧力不足导致电线管松脱。实际选型使用时，需要先确认现场主工艺管道的外径、通道杆的截面尺寸，匹配对应规格的抱箍与底座组件，安装时先将底座固定在通道杆的预设高度位置，调整水平度后锁紧紧固件，再将主管道放置在抱箍圆弧位置，调整管道的轴向位置后锁紧抱箍螺栓，最后将电气穿线管卡入侧方的固定卡，调整管线走向后锁紧固定卡螺栓即可完成安装。这套结构相比传统的现场焊接支架，不需要动火作业，安装效率提升60%以上，所有构件都采用标准化设计，后期维护更换时可以直接替换对应配件，不需要整体拆除支架；

　　结构的受力路径经过优化，主管道的承重通过抱箍直接传递到底座，再通过底座的卡槽传递到通道杆，受力均匀分布，不会出现局部应力集中导致的构件变形，电气管线的载荷独立传递，不会叠加到主管道的承重结构上，长期运行的可靠性更高。在布线密集的厂区通道场景下，这类标准化的连接支柱可以统一管线的安装高度与走向，避免不同施工队伍安装的支架参差不齐，提升整个通道管线排布的规整度，也给后期的管线巡检、故障排查、新增管线预留了足够的操作空间；针对有振动的设备周边场景，配套的弹簧减震组件可以吸收大部分振动能量，避免管线长期受振导致的接口松动、绝缘层破损等问题，降低电气故障与介质泄漏的安全风险。
