EPC-13分段式SMT引线线轴芯组件结构

　　在小功率开关电源、信号隔离传输类电路的硬件设计环节，磁性元件的结构适配性往往直接决定整板的SMT量产良率与长期运行可靠性，EPC-13规格的分段式SMT引线线轴和芯组件，正是针对薄型化板载电源场景优化的配套磁芯骨架结构。这类组件的核心应用场景覆盖消费类电子适配器、工控板卡辅助供电模块、小型通讯设备隔离电源等对板上占用高度有严格限制的电路，相比传统直插式骨架结构，SMT引线的设计能够完全适配回流焊生产工艺，不需要额外安排波峰焊工序或者人工插装工位，能有效压缩整板加工的流程成本。从结构功能上看，该组件采用分段式线槽设计，将绕组绕制区域通过隔栏分隔为多个独立区间，这种设计并非单纯的结构区分，而是从电气性能角度出发，

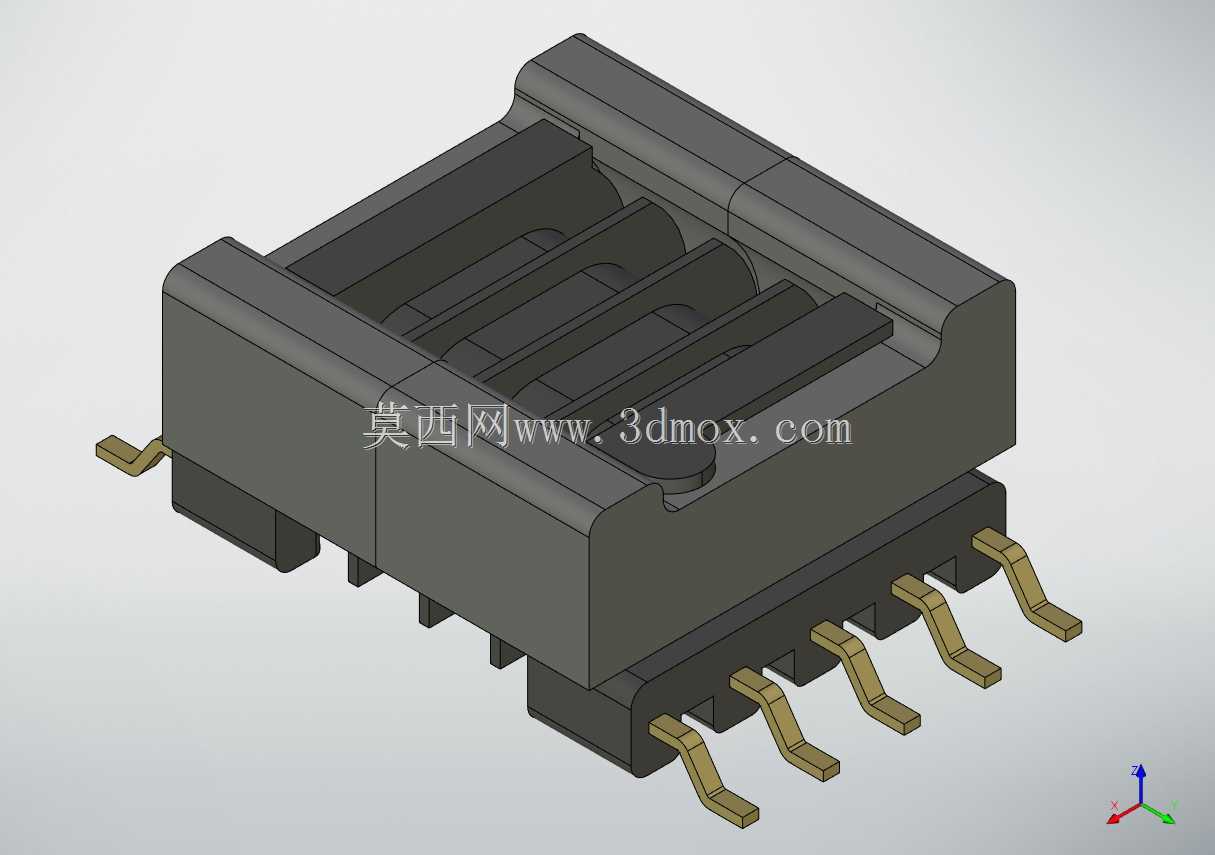

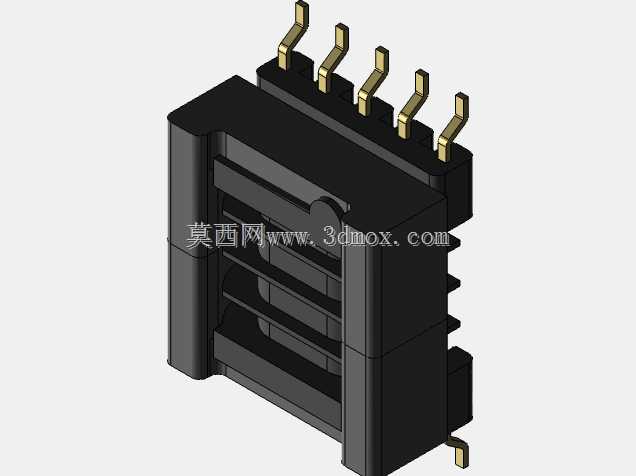

　　能够有效降低绕组间的分布电容，提升高频工况下的耐压绝缘等级，避免小尺寸磁件因绕组排布过密出现的层间击穿风险，同时分段线槽也能在绕线工序中对漆包线形成物理限位，减少绕线过程中出现的压线、跳线问题，提升绕线工序的良品率。组件一侧排布的五根弯折成型的SMT引线，采用了精准的共面度控制设计，引线的弯折角度、伸出长度以及焊端平面度都严格匹配SMT钢网的开口尺寸，贴装时焊盘对位公差可控制在0.1mm以内，能够避免回流焊过程中出现的立碑、虚焊等常见焊接缺陷。线轴主体的卡槽结构与配套EPC磁芯的中柱、边柱尺寸完全适配，磁芯装配后可通过点胶或者外围包胶的方式完成固定，不需要额外设计卡扣结构，在保证装配精度的同时尽可能压缩了组件的整体外形尺寸。

　　从安装边界来看，该组件的整体占位严格遵循EPC-13规格的通用尺寸规范，横向宽度、纵向深度以及装配后的板上高度都适配常规13规格磁芯的设计预留空间，结构工程师在进行PCB布局时，不需要额外调整原有磁件的占位尺寸，可直接替换同规格的其他骨架结构，降低设计变更的成本。设计过程中，线轴的绕线槽深度、隔栏厚度都经过反复校核，既要保证足够的绕线空间容纳对应功率规格的漆包线匝数，也要控制隔栏的厚度避免整体尺寸超标，同时引线的预埋深度也做了优化，引线与塑胶主体的结合位置设计了防拉脱结构，能够承受绕线过程中的拉力以及贴装时的外力作用，不会出现引线松动、脱落的问题。组件底部的结构做了避空设计，与PCB板面接触的位置仅保留引线焊端与必要的支撑凸点，

　　既能够保证贴装时组件与板面的间隙符合焊锡爬升的要求，也能避免塑胶主体大面积接触PCB导致的焊接应力集中问题。在实际选型应用中，这类分段式骨架尤其适合需要满足安规绝缘要求的隔离电源设计，分段的线槽结构可以轻松实现初级、次级绕组的物理分隔，满足基础绝缘甚至加强绝缘的爬电距离要求，不需要额外增加绝缘胶带或者隔离挡片，简化了磁性元件的生产加工流程。
