安森美NDF04N62Z高压N沟道功率MOS管

　　在开关电源、电机驱动这类高频功率转换场景里，功率MOS管的选型直接决定了整机的转换效率与长期运行可靠性，本次涉及的这款高压N沟道MOS器件，正是针对这类高频功率管控需求开发的分立功率元件。从实际应用场景来看，这类器件常被布置在AC-DC电源的初级开关回路、直流无刷电机的桥臂驱动单元、高频DC-DC转换模块的功率开关位置，需要在数百伏的耐压工况下持续承载额定工作电流，同时应对开关瞬间的电压尖峰与电流冲击，这就要求器件本身在导通损耗、开关速度、散热能力上做到均衡匹配。

　　从功能特性层面看，这款器件采用N沟道增强型结构设计，具备低导通电阻的核心优势，在额定栅极驱动电压下，导通压降可以控制在极低水平，能有效降低大电流导通状态下的自身发热，减少功率损耗；同时快速开关的特性，能够缩短开关过程中电压电流交叠的时间，进一步降低开关损耗，适配几十kHz甚至更高频率的开关工况，避免高频工作下器件温升超出设计阈值。在实际电路设计中，这类器件的栅极阈值电压区间经过优化，能够兼容常规的栅极驱动芯片输出电平，不需要额外增加电平转换电路，简化驱动回路的设计复杂度。

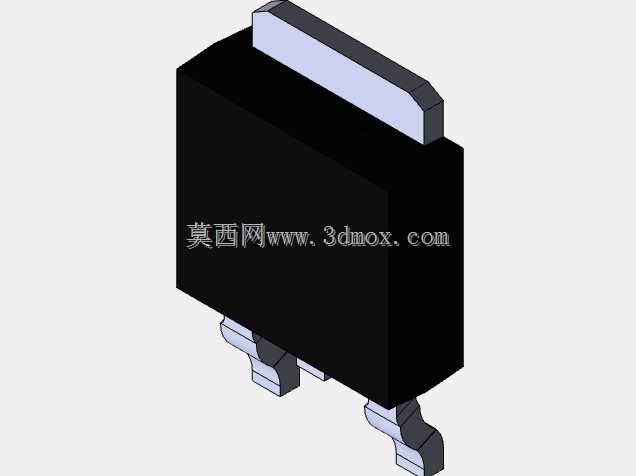

　　设计这款器件的三维模型时，首先需要还原其真实的封装外形结构，这款器件采用表面贴装的功率封装形式，本体主体为黑色塑封结构，顶部带有金属散热裸露区域，引脚采用弯折成型的设计，适配PCB表面贴装的焊接工艺。建模过程中需要严格把控各部分的尺寸边界：塑封本体的长宽高尺寸需要符合对应封装的标准规范，引脚的伸出长度、弯折角度、引脚间距必须与实际器件的焊接尺寸完全一致，避免后续PCB设计时出现焊盘不匹配、器件干涉的问题；顶部的散热区域尺寸需要准确还原，因为在实际整机设计中，这个区域往往需要贴合绝缘导热垫连接外部散热片，尺寸偏差会导致散热接触面积不足，影响散热效果。

　　安装边界的考量是这类功率器件建模的核心要点之一，首先要明确器件在PCB上的投影占用空间，预留出引脚焊接的焊盘位置，同时要考虑器件本体上方的散热空间，若设计中需要额外加装散热片，还要预留散热片的安装高度，避免与周边的电容、电感等 taller 元件产生空间干涉。另外，引脚的成型角度需要准确还原，确保焊接时引脚能够完全贴合焊盘，避免虚焊、立碑等焊接缺陷；塑封本体的边缘倒角、引脚的厚度尺寸也需要符合实际器件的公差范围，保证模型导入装配后，能够真实模拟实际组装的空间状态，提前排查结构干涉问题。

　　从电路适配的角度，这类高压MOS管在应用中往往需要搭配栅极限流电阻、RC吸收回路使用，建模时虽然不需要还原周边电路元件，但需要考虑器件周边的布线空间，在结构设计时预留出周边元件的布置位置，避免因为器件本体尺寸建模偏差，导致周边元件放置空间不足。另外，器件的重量参数虽然在结构建模中容易被忽略，但在对振动有要求的应用场景，比如车载电子、工业振动环境下的设备，准确的重量参数能够帮助结构工程师评估焊点的受力情况，优化固定方式。

　　在实际的工程选型中，这类器件的三维模型主要用于两个环节：一是PCB布局阶段的结构干涉检查，确保器件贴装后与外壳、散热结构、周边元件不存在空间冲突；二是热仿真环节的模型搭建，准确的外形尺寸能够帮助热仿真工程师划分网格，更精准地模拟器件工作时的温度分布，优化散热方案。建模过程中不需要还原器件内部的晶圆结构，只需要保证外部安装尺寸、外形特征的准确性即可，同时要注意区分不同封装的细微差异，比如引脚的宽度、散热片的突出长度这些细节，往往是影响装配的关键因素。

　　对于高频应用场景，器件的引脚长度会影响回路的寄生电感，建模时准确还原引脚的成型长度，也能帮助硬件工程师在仿真时更准确地评估回路寄生参数对开关尖峰的影响，提前优化PCB的布线走向，减少高频干扰问题。可以说，准确的功率器件三维模型，是连接硬件电路设计与结构设计的重要桥梁，能够在设计阶段提前发现装配、散热、电磁兼容层面的潜在问题，减少后期打样调试的迭代次数，缩短产品的开发周期。
