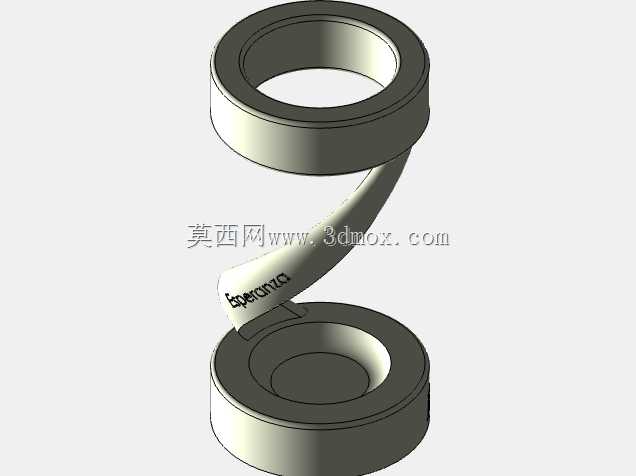

带螺旋绕带的圆筒形马塞塔结构件

　　在交流稳压类电感设备的结构设计中，这类带螺旋导向绕带的圆筒形构件，是绕线工序里直接决定线圈排布精度的核心承载部件，日常多应用在中小功率交流稳压器、滤波电感的绕组支撑场景，区别于常规光滑面的绕线骨架，该结构外侧的螺旋凸带并非装饰结构，而是直接参与绕线过程的导向定位。从实际产线的使用反馈来看，常规光滑骨架在绕制漆包线时，完全依赖绕线机的排线机构走位精度，一旦设备出现小幅走位偏差，就容易出现线层叠压、匝间距不均的问题，后续浸漆烘干后线圈的寄生参数离散性会超过12%，直接影响稳压电路的滤波效果，而该结构的螺旋凸带刚好与对应线径的漆包线形成嵌合导向，绕制过程中漆包线会顺着凸带形成的螺旋槽自然排布，即使绕线机排线机构存在0.2mm以内的走位误差，也能依靠凸带的导向作用保证匝间距均匀，大幅降低绕线工序对设备精度的依赖。

　　设计层面上，该构件采用上下等直径法兰边加中间筒体的结构，上下法兰的外径比中间筒体大出一个凸带的厚度尺寸，一方面是在绕线完成后，法兰边可以对线圈的上下端面形成轴向限位，避免线圈在后续浸漆、转运、装配过程中出现轴向窜动，另一方面法兰的端面可以直接作为安装基准面，与设备内部的安装支架贴合，不需要额外加装定位挡圈，减少装配环节的零件数量。中间筒体为空心结构，内壁做了0.3mm的拔模斜度，既可以在注塑或者粉末冶金成型时方便脱模，也能在后续装配时，供铁芯柱穿过，空心内壁的尺寸公差控制在H7级别，保证与铁芯柱的配合间隙在0.1mm以内，避免通电后因构件与铁芯之间存在间隙产生工频振动噪音。外侧的螺旋凸带采用等螺距设计，螺距尺寸根据常用的0.8-1.2mm线径漆包线做了适配，凸带的高度为线径的1/3，既不会因为凸带过高导致线圈整体外径过大，也不会因为高度不足失去导向作用，凸带与筒体的连接处做了R0.5的圆角过渡，避免绕线时尖锐的棱角刮破漆包线的绝缘层，造成匝间短路的隐患。

　　从安装边界来看，该构件的上下法兰端面平面度控制在0.05mm以内，装配时依靠法兰端面与支架的贴合面实现轴向定位，法兰上没有预留额外的安装孔，实际使用中多通过浸漆后线圈与骨架的粘接整体，卡入支架的定位槽内完成固定，因此筒体的外径、法兰的外径尺寸都需要与支架的定位槽尺寸做适配，常规适配场景下，法兰外径比定位槽内径小0.2mm，既方便装配时的顺利放入，也不会因为间隙过大导致构件在槽内晃动。筒体的高度尺寸根据绕组的匝数设计，该结构的筒体有效绕线长度可以容纳单层层绕120匝以上的对应线径漆包线，满足中小功率交流稳压器的电感量设计要求。另外，螺旋凸带的旋向根据绕线机的走线方向做了匹配，常规右绕线的设备对应右旋的螺旋凸带，避免绕线时凸带对漆包线形成反向阻力，导致漆包线被拉细或者拉断。

　　在实际选型应用中，这类结构件多用于对线圈排布一致性要求较高的稳压设备中，比如实验室用精密交流稳压器、工业控制设备前端的交流滤波电感，这类场景对电感值的稳定性要求较高，不允许线圈出现松动、匝间移位的问题，该结构的螺旋导向设计可以让线圈在长期高低温循环工作后，依然保持初始的匝间距，不会因为热胀冷缩出现线层移位，保证电感参数的长期稳定性。相比传统的光滑骨架加隔线片的结构，该一体化的螺旋凸带结构减少了隔线片的装配工序，也避免了隔线片在绕线过程中出现移位、脱落的问题，整体结构的可靠性更高，适合批量生产的绕线工序使用。需要注意的是，该结构的螺旋凸带厚度较薄，成型时需要控制凸带与筒体的结合强度，避免绕线时凸带受漆包线的侧向力出现断裂，因此在材料选择上多选用增强尼龙或者电木材质，既具备足够的绝缘性能，也有足够的结构强度承受绕线时的张力，同时材料的耐温等级可以达到B级以上，满足线圈长期工作的温升要求。
