带一体式提手便携储液瓶结构设计

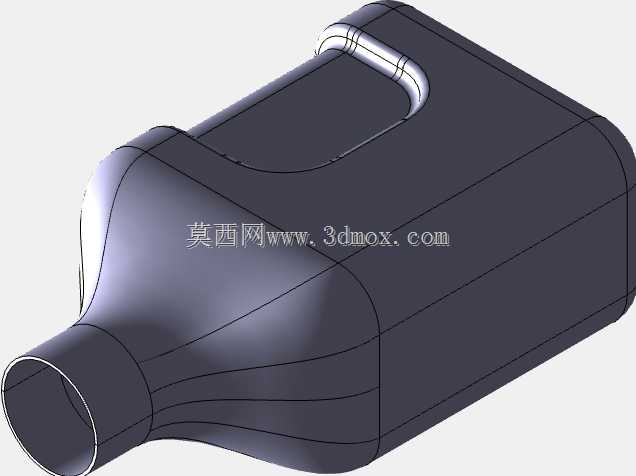

　　日常流体储运场景里，这类带一体式提手的储液瓶是小容量液体周转的核心载体，不管是车间切削液分装、餐饮行业散装酒水转运、家用清洁溶剂存储，都能见到这类结构的身影。不同于普通直筒瓶身的设计，这款储液瓶在瓶肩位置做了内凹式的一体化提手结构，提手与瓶身主体采用平滑曲面过渡，没有额外的拼接装配结构，从根源上避免了装配缝隙漏液、提手脱落的风险，适配吹塑一体成型的加工工艺，生产环节不需要额外组装配件，能有效降低单件生产的工序成本。

　　从结构受力角度看，提手位置的内凹曲面做了等壁厚加强处理，提手内侧的圆角半径经过反复校核，当瓶内装满额定容量的液体时，提手位置的应力集中系数控制在材料许用应力范围内，即使满装状态下长期提拉，也不会出现提手根部开裂、瓶身变形的问题。瓶身主体采用近似方倒圆的截面设计，相比同容量的圆形截面瓶体，方倒圆结构在货架堆叠、箱体装箱时的空间利用率能提升18%左右，同时倒圆的边角避免了直角结构在磕碰时出现应力发白、开裂的问题，运输过程中的抗跌落性能更优。

　　瓶口位置采用等直径直筒段设计，长度预留了足够的密封配合空间，既可以适配普通的螺旋密封盖，也能搭配快插式的导流嘴使用，满足不同场景下的倾倒、分装需求。瓶身从瓶口位置向下做平滑的扩径过渡，过渡曲面的曲率经过流体仿真验证，倾倒液体时不会出现因为瓶内进气不畅导致的液体喷溅、断流问题，液体流出的轨迹稳定，能有效减少分装过程中的液体洒漏。

　　设计过程中首先明确了1.5L-2.5L容量区间的使用需求，这个容量区间的液体重量刚好适合单手提拉，不会因为过重导致握持疲劳。瓶身的整体宽度控制在120mm以内，成年人单手握持时手指能完全环抱住瓶身，即使不使用提手，也能稳定握持倾倒。提手的内孔尺寸按照成年人手掌宽度设计，预留了足够的握持空间，冬季佩戴劳保手套时也能顺利将手伸入提手内，不会出现卡手的问题。

　　安装与适配边界上，瓶身底部做了内凹的平底支撑结构，支撑面的平面度控制在0.5mm以内，放置在水平台面时不会出现晃动，底部的内凹结构同时预留了标签粘贴的定位空间，产品标识可以平整粘贴在瓶身正面，不会因为底部圆角导致标签起翘。瓶身的最大外径尺寸适配常规的周转箱格位，单格可以稳定放置4瓶，堆叠时上层瓶的底部刚好卡入下层瓶的瓶口位置，堆叠三层时的整体稳定性满足公路运输的振动测试要求，不会出现倒垛的问题。

　　壁厚设计上采用差异化的壁厚分布，瓶身主体的壁厚均匀控制在1.2mm-1.5mm之间，提手位置、瓶底支撑位置、瓶口螺纹位置的壁厚局部加厚到2mm，在保证整体结构强度的前提下，尽可能减少原材料的用量，降低单件产品的材料成本。瓶身外表面没有做额外的防滑筋设计，光滑的外表面更方便印刷标识，同时日常使用时的污渍清理也更便捷，不会出现污渍卡在防滑筋缝隙里难以清理的问题。

　　从实际使用场景出发，这款储液瓶的结构同时兼顾了生产加工便利性、运输堆叠稳定性、日常使用的握持舒适性，没有多余的冗余结构，每一处曲面设计都对应实际使用中的需求点，不管是作为工业切削液的分装容器，还是作为散装酒水的存储瓶，或是家用清洁溶剂的盛装瓶，都能稳定适配使用需求，不会出现结构设计缺陷导致的使用问题。
